Deckenluftdurchlässe

Runde Deckenluftdurchlässe mit manueller und motorisierter Verstellung der Lamellen, insbesondere für hohe Räume

• Nenngrößen 315, 400, 630, 800
• Volumenstrombereich 175 – 1495 l/s oder 630 – 5382 m³/h
• Frontdurchlass aus Aluminium
• Für Zuluft
• Für konstante und variable Volumenströme
• Manuell und motorisiert verstellbare Ausströmrichtung
• Sehr hohe Eindringtiefe bei niedriger Schallleistung

Optionale Ausstattung und Zubehör

• Sichtseite des Frontdurchlasses in Farben nach RAL Classic
• Luftleitungsanschluss horizontal und vertikal
• Stellantriebe zur Verstellung der Ausströmrichtung

Die ein- oder zweiseitig ausblasenden Lineardeckendiffusoren sind vor allem für Zuluft in Decken geeignet. Sie blasen flach der Decke entlang und können auch bei niedrigen Raumhöhen verwendet werden.
Die Induktion ist bei Lineardeckendiffusoren ausgezeichnet. Die Vermischung der Luftstrahlen mit der Raumluft und somit der Wärmeaustausch beginnt direkt am Diffusor. Aus diesem Grund kann wärmere, aber auch kältere Luft ohne Zugerscheinung eingeblasen werden.

Die runden und quadratischen Deckendiffusoren sind für Zuluft oder Abluft in Decken geeignet.Sie sind mit rundem oder quadratischem Aussenrahmen erhältlich. Die Ausführungen flach (Typ F) und konisch (Typ K) unterscheiden sich vor allem im freien Querschnitt. Sie blasen flach der Decke entlang und können deshalb auch für niedere Räume verwendet werden.

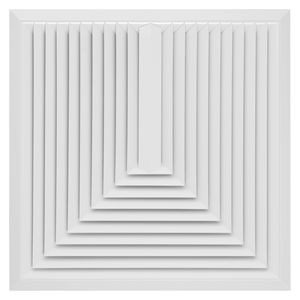

Quadratische Deckenluftdurchlässe

• Nenngrößen 250, 300, 400, 500, 600, 625
• Volumenstrombereich 20 – 700 l/s oder 72 – 2520 m³/h
• Frontdurchlass quadratisch
• Frontdurchlass aus pulverbeschichtetem Stahlblech
• Für Zuluft und Abluft
• Für konstante und variable Volumenströme
• Für Deckensysteme aller Art
• Hohe Induktion zum schnellen Abbau der Temperaturdifferenz und der Luftgeschwindigkeit

Optionale Ausstattung und Zubehör

• Sichtseite des Frontdurchlasses in Farben nach RAL Classic
• Luftleitungsanschluss horizontal und vertikal
• Abdeckbleche zur Anpassung der Ausströmrichtung
• Einbau ohne Anschlusskasten mit Kanaltraverse
• Anschlusskasten mit Drosselelement, Seilzugverstellung und Messnippel

Die Deckenluftdurchlässe PASSCLEAN sind für Applikationen in Bereichen mit grossem Personenverkehrsaufkommen geeignet. Trotz optimaler Sekundärluftinduktion verschmutzt der PASSCLEAN die Decke nur in geringem Mass.

Runde und quadratische Deckenluftdurchlässe für radiale Luftführung, für hohe Behaglichkeit und zur optimalen Integration in glatte abgehängte Decken

• Nenngrößen 1, 2, 3, 4, 5, 6, 7, 8
• Volumenstrombereich 20 – 650 l/s oder 72 – 2340 m³/h
• Frontdurchlass rund und quadratisch
• Frontdurchlass aus eloxiertem Aluminium
• Für Zuluft und Abluft
• Für konstante und variable Volumenströme
• Für glatte, abgehängte Decken
• Hohe Induktion zum schnellen Abbau der Temperaturdifferenz und der Luftgeschwindigkeit

Optionale Ausstattung und Zubehör

• Sichtseite des Frontdurchlasses in Farben nach RAL Classic
• Luftleitungsanschluss horizontal und vertikal
• Anschlusskasten mit Drosselelement, Seilzugverstellung und Messnippel

Quadratische Deckenluftdurchlässe

• Nenngrößen 250, 300, 400, 500, 600, 625
• Volumenstrombereich 20 – 665 l/s oder 72 – 2394 m³/h
• Frontdurchlass quadratisch
• Frontdurchlass aus eloxiertem Aluminium
• Für Zuluft und Abluft
• Für konstante und variable Volumenströme
• Für Deckensysteme aller Art
• Hohe Induktion zum schnellen Abbau der Temperaturdifferenz und der Luftgeschwindigkeit

Optionale Ausstattung und Zubehör

• Sichtseite des Frontdurchlasses in Farben nach RAL Classic
• Luftleitungsanschluss horizontal und vertikal
• Abdeckbleche zur Anpassung der Ausströmrichtung
• Einbau ohne Anschlusskasten mit Kanaltraverse
• Anschlusskasten mit Drosselelement, Seilzugverstellung und Messnippel

Quadratische Deckenluftdurchlässe

• Nenngrößen 250, 300, 400, 500, 600
• Volumenstrombereich 6 – 285 l/s oder 22 – 1026 m³/h
• Frontdurchlass quadratisch
• Frontdurchlass aus pulverbeschichtetem verzinktem Stahlblech
• Für Zuluft und Abluft
• Für konstante und variable Volumenströme
• Für Deckensysteme aller Art
• Lochblechdurchlass mit speziellem Prallelement für hochinduktive horizontale Ausströmung

Optionale Ausstattung und Zubehör

• Sichtseite des Frontdurchlasses in Farben nach RAL Classic
• Luftleitungsanschluss horizontal und vertikal
• Abdeckbleche zur Anpassung der Ausströmrichtung
• Anschlusskasten mit Drosselelement

Der Deckenluftdurchlass CENTERFLOW ist hochinduktiv, energetisch interessant und kann in praktisch allen Räumen von 2.4 – 4.4 m Höhe eingesetzt werden, in denen Wert auf eine technisch einwandfreie Lösung und ästhetisch perfekte Integration gelegt wird. Durch die schwenkbaren Ovaldüsen sind lufttechnische Verstellungen jederzeit möglich

Anwendung

Moderne Anlagen mit “sanften” Kühlungsmethoden (z.B. adiabatischer Kühlung) Labors, Passagezonen in Flughäfen, Ausstellungsgebäude, Einkaufszentren, Schalterhallen, Foyers, Korridore, Reinräume, Ventilationskonvektoren mit Ausblas in der Decke.

Beschreibung

Ein Lüftungssystem von oben, kombiniert mit den raumlufttechnischen Eigenschaften einer Quelllüftung zu entwickeln, war die Zielsetzung der innovativen Systemlösung PROCONDIF®. Die Methode PROCONDIF® basiert auf einem kontrollierten Geschwindigkeitsprofil am Durchlass und bedeutet: PROFILE CONTROLLED DIFFUSION.
Die hochdurchlässige Wabenstruktur erzeugt eine dem Anwendungszweck angepasste Ausblas-Profilierung der Zuluft.

Quadratische Deckenluftdurchlässe

• Nenngrößen 300, 400, 500, 600, 625
• Volumenstrombereich 40 – 565 l/s oder 144 – 2034 m³/h
• Frontdurchlass quadratisch
• Frontdurchlass aus pulverbeschichtetem verzinktem Stahlblech
• Für Zuluft
• Für konstante und variable Volumenströme
• Für Deckensysteme aller Art
• Hohe Induktion zum schnellen Abbau der Temperaturdifferenz und der Luftgeschwindigkeit

Optionale Ausstattung und Zubehör

• Sichtseite des Frontdurchlasses in Farben nach RAL Classic
• Luftleitungsanschluss horizontal
• Anschlusskasten mit Drosselelement
