Online erhältlich - jetzt konfigurieren

QLE

Gehäuse mit rechteckigem Querschnitt, einseitig ausströmend, für Komfortbereiche

Quellluftdurchlässe in niedriger platzsparender Bauform

  • Nennbreiten 1000 – 1500 mm, Nennhöhen 150 – 750 mm
  • Volumenstrombereich 15 – 340 l/s oder 54 – 1224 m³/h
  • Homogenes Lochbild
  • Rechteckiger Luftleitungsanschluss
  • Luftleitungsanschluss oben und unten
  • Lochblechkorb zur gleichmäßigen Verteilung des Zuluftstromes
  • Frontdurchlass abnehmbar


Optionale Ausstattung und Zubehör

  • Sichtseite in Farben nach RAL Classic

Aktualisiere Bestellschlüssel
Speichere Konfiguration
Ihr Preis wird berechnet
Aktualisiere technische Daten
  • Medien
Ausschreibungstext:
Aktualisiere Auschreibungstext
Vollständigen Text anzeigen Vollständigen Text verbergen
Initialisiere Bestellschlüssel

Anwendung

Anwendung

  • Quellluftdurchlässe der Serie QLE als Zuluftdurchlass für Komfortbereiche
  • Gestaltungselement für Bauherren und Architekten mit besonderen Ansprüchen an Architektur und Design
  • Für Einzel- und Reihenaufstellung vor Wänden
  • Induktionsarme Luftströmung mit niedriger Ausströmgeschwindigkeit für turbulenzarme Quelllüftung
  • Sehr hohe Luftqualität im Aufenhaltsbereich
  • Zugfreie und ökonomische Klimatisierung auch größerer Bereiche mit mehreren gleichmäßig verteilten Quellluftdurchlässen
  • Für konstante und variable Volumenströme
  • Für Zulufttemperaturdifferenzen von –6 bis –1 K

Besondere Merkmale

  • Einseitige Ausströmung
  • Eingehängter leicht abnehmbarer Frontdurchlass
  • Luftleitungsanschluss oben und unten

Nenngrößen

  • B: 1000, 1250, 1500 mm
  • H: 150, 300, 450, 600, 750 mm

Beschreibung

Varianten

  • QLE-O: Anschlussstutzen oben
  • QLE-U: Anschlussstutzen unten

Bauteile und Eigenschaften

  • Gehäuse mit Sockel
  • Abnehmbarer Frontdurchlass aus Lochblech
  • Lochblechkorb zur gleichmäßigen Luftverteilung

Konstruktionsmerkmale

  • Anschlussstutzen passend für rechteckige Luftleitungen

Materialien und Oberflächen

  • Gehäuse, Frontdurchlass und Lochblechkorb aus verzinktem Stahlblech
  • Gehäuse und Frontdurchlass pulverbeschichtet, RAL 9010, reinweiß
  • Gehäuserückwand und Lochblechkorb tauchlackiert, RAL 9005, tiefschwarz
  • P1: Pulverbeschichtet, Farbton nach RAL Classic

Normen und Richtlinien

  • Schallleistungspegel des Strömungsgeräusches gemessen nach EN ISO 5135

Instandhaltung

  • Wartungsfrei, da aufgrund der Konstruktion und der verwendeten Materialien keine Abnutzung erfolgt
  • Überprüfung und Reinigung nach VDI 6022

Technische Information

Funktion, Technische Daten, Schnellauslegung, Ausschreibungstext, Bestellschlüssel

  • Funktion
  • Technische Daten
  • Schnellauslegung
  • Ausschreibungstext
  • Bestellschlüssel

Funktionsbeschreibung

Quellluftdurchlässe lassen die Zuluft lufttechnischer Anlagen mit niedriger Geschwindigkeit und in Bodennähe in den Raum strömen. Die turbulenzarme Strömung breitet sich über die gesamte Bodenfläche aus. An Wärmequellen wie Menschen und Geräten bildet sich eine Auftriebsströmung, sodass primär in diesen Bereichen die Luft ausgetauscht wird.

Auch große Bereiche lassen sich mit mehreren gleichmäßig verteilten Quellluftdurchlässen zugfrei und ökonomisch klimatisieren.

Die Quelllüftung ist von niedrigen Luftgeschwindigkeiten bei geringen Turbulenzen geprägt. Die Luftqualität im Aufenthaltsbereich ist sehr hoch.

Die Strömungsart Quelllüftung ist ausschließlich für den Kühlbetrieb konzipiert. Die maximale Zulufttemperturdifferenz beträgt –6 K.

Quellluftdurchlässe der Serie QLE enthalten einen Lochblechkorb zur gleichmäßigen Verteilung des Zuluftstromes auf die gesamte Durchlassfläche. Der Frontdurchlass aus Lochblech bewirkt eine weitere Homogenisierung der Strömung. Die Zuluft strömt einseitig aus.

Bei Quelllüftung muss die Abluft im oberen Raumbereich, oberhalb der Aufenthaltszone, abgeführt werden.

Nenngrößen (B × H)

1000 × 150 – 1500 × 750 mm

Minimaler Volumenstrom, bei 0,1 m/s

15 – 115 l/s oder 54 – 414 m³/h

Maximaler Volumenstrom, bei 0,3 m/s

45 – 340 l/s oder 162 – 1224 m³/h

Zulufttemperaturdifferenz

–6 bis –1 K

Schallleistung, bei 0,3 m/s

Max. 42 dB(A)


Die Schnellauslegung gibt einen guten Überblick über die möglichen Volumenströme und die korrespondierenden Schallleistungspegel und Druckdifferenzen.

QLE, Schallleistungspegel, Gesamtdruckdifferenz und Nahzone

Nenngröße V v0 Δpt LWA Lnz
Nenngröße l/s m³/h m/s Pa dB(A) m

1000 × 150

15

54

0,10

<3

<15

<

1000 × 150

25

90

0,17

<3

<15

<

1000 × 150

30

108

0,20

<3

<15

<

1000 × 150

45

162

0,30

3

20

<

1250 × 150

20

72

0,11

<3

<15

<

1250 × 150

30

108

0,16

<3

<15

<

1250 × 150

40

144

0,21

<3

16

<

1250 × 150

55

198

0,29

4

26

<

1500 × 150

25

90

0,11

<3

<15

<

1500 × 150

40

144

0,18

<3

16

<

1500 × 150

55

198

0,24

4

26

<

1500 × 150

70

252

0,31

7

33

<

1000 × 300

30

108

0,10

<3

<15

<

1000 × 300

45

162

0,15

<3

<15

<

1000 × 300

70

252

0,23

5

19

<

1000 × 300

90

324

0,30

9

27

<

1250 × 300

40

144

0,11

<3

<15

<

1250 × 300

65

234

0,17

5

17

<

1250 × 300

90

324

0,24

9

27

<

1250 × 300

115

414

0,31

14

35

<

1500 × 300

45

162

0,10

<3

<15

<

1500 × 300

75

270

0,17

6

21

<

1500 × 300

105

378

0,23

12

32

<

1500 × 300

135

486

0,30

20

40

<

1000 × 450

45

162

0,10

<3

<15

<

1000 × 450

75

270

0,17

3

<15

<

1000 × 450

105

378

0,23

5

21

<

1000 × 450

135

486

0,30

9

29

<

1250 × 450

55

198

0,10

<3

<15

<

1250 × 450

95

342

0,17

4

17

<

1250 × 450

135

486

0,24

9

29

<

1250 × 450

170

612

0,30

14

36

<

1500 × 450

70

252

0,10

<3

<15

<

1500 × 450

115

414

0,17

7

23

<

1500 × 450

160

576

0,24

13

34

<

1500 × 450

205

738

0,30

21

42

<

1000 × 600

60

216

0,10

<3

<15

<

1000 × 600

100

360

0,17

<3

<15

<

1000 × 600

140

504

0,23

4

20

<

1000 × 600

180

648

0,30

7

28

<

1250 × 600

75

270

0,10

<3

<15

<

1250 × 600

125

450

0,17

3

17

<

1250 × 600

175

630

0,23

7

27

<

1250 × 600

225

810

0,30

11

35

<

1500 × 600

90

324

0,10

<3

<15

<

1500 × 600

150

540

0,17

5

22

<

1500 × 600

210

756

0,23

10

33

1,37

1500 × 600

270

972

0,30

16

41

1,84

1000 × 750

75

270

0,10

<3

<15

<

1000 × 750

125

450

0,17

3

<15

1,25

1000 × 750

175

630

0,23

5

21

1,88

1000 × 750

225

810

0,30

9

29

2,57

1250 × 750

95

342

0,10

<3

<15

0,65

1250 × 750

155

558

0,17

4

17

1,15

1250 × 750

220

792

0,23

8

28

1,71

1250 × 750

280

1008

0,30

14

35

2,26

1500 × 750

115

414

0,10

<3

<15

0,64

1500 × 750

190

684

0,17

6

23

1,09

1500 × 750

265

954

0,24

12

33

1,56

1500 × 750

340

1224

0,30

20

41

2,04

<: 0,2 m/s werden nicht erreicht

Die Werte für die Nahzone gelten für eine Zulufttemperaturdifferenz von –3 K


Quellluftdurchlässe für Komfortbereiche mit besonderen Ansprüchen an Architektur und Design.

Mit einseitiger Ausströmung für turbulenzarme Quelllüftung. Gehäuse mit rechteckigem Querschnitt zum Wandvorbau.

Einbaufertige Komponente, bestehend aus dem Gehäuse mit oben oder unten angeordnetem Anschlussstutzen, einem Lochblechkorb zur gleichmäßigen Luftverteilung und dem Frontdurchlass aus Lochblech.

Anschlussstutzen, passend für rechteckige Luftleitungen.

Schallleistungspegel des Strömungsgeräusches gemessen nach EN ISO 5135.

Besondere Merkmale

  • Einseitige Ausströmung
  • Eingehängter leicht abnehmbarer Frontdurchlass
  • Luftleitungsanschluss oben und unten

Materialien und Oberflächen

  • Gehäuse, Frontdurchlass und Lochblechkorb aus verzinktem Stahlblech
  • Gehäuse und Frontdurchlass pulverbeschichtet, RAL 9010, reinweiß
  • Gehäuserückwand und Lochblechkorb tauchlackiert, RAL 9005, tiefschwarz
  • P1: Pulverbeschichtet, Farbton nach RAL Classic

Technische Daten

  • Nenngrößen (B × H): 1000 × 150 – 1500 × 750 mm
  • Minimaler Volumenstrom, bei 0,1 m/s: 15 – 115 l/s oder 54 – 414 m³/h
  • Maximaler Volumenstrom, bei 0,3 m/s: 45 – 340 l/s oder 162 – 1224 m³/h
  • Zulufttemperaturdifferenz: –6 bis –1 K
  • Schallleistung, bei 0,3 m/s: Max. 42 dB(A)

Auslegungsdaten

  • V _______________________ [m³/h]
  • Δpt _______________________ [Pa]

Strömungsgeräusch

  • LWA _______________________ [dB(A)]

Dieser Ausschreibungstext beschreibt die generellen Eigenschaften des Produkts. Texte für Varianten generiert unser Auslegungsprogramm Easy Product Finder.

00135931_0

 Serie
QLE       Quellluftdurchlass

 Anschluss
       Rechteckiger Anschlussstutzen
O       Oben
U       Unten



 Nenngröße [mm]
       B × H
       Nennbreite B
1000
1250
1500
       Nennhöhe H
150
300
450
600
750
       Alle Maße miteinander kombinierbar

 Oberfläche Sichtseite
       Keine Eintragung: Pulverbeschichtet,
       RAL 9010, reinweiß
P1       Pulverbeschichtet, RAL Classic Farbton angeben

       Glanzgrad
       RAL 9010 50 %
       RAL 9006 30 %
       Alle anderen RAL-Farben 70 %

Bestellbeispiel: QLE–U/1250×300/P1–RAL 9016

Anschluss

Rechteckiger Anschlussstutzen unten

Nenngröße

1250 × 300 mm

Oberfläche Sichtseite

RAL 9016, verkehrsweiß, Glanzgrad 70 %




Varianten, Abmessungen und Gewichte

  • Varianten
  • Abmessungen und Gewichte

Die Nenngröße – Nennbreite × Nennhöhe – entspricht der Ausströmungsöffnung im Gehäuse

QLE

Nenngröße
B1
mm
H1
mm
B4
mm
m
kg
1000×150 1060 272 350 10
1250×150 1310 272 350 12
1500×150 1560 272 350 14
1000×300 1060 422 350 13
1250×300 1310 422 350 15
1500×300 1560 422 350 17
1000×450 1060 572 485 16
1250×450 1310 572 485 19
1500×450 1560 572 485 22
1000×600 1060 722 700 21
1250×600 1310 722 700 24
1500×600 1560 722 700 27
1000×750 1060 872 770 24
1250×750 1310 872 770 28
1500×750 1560 872 770 32

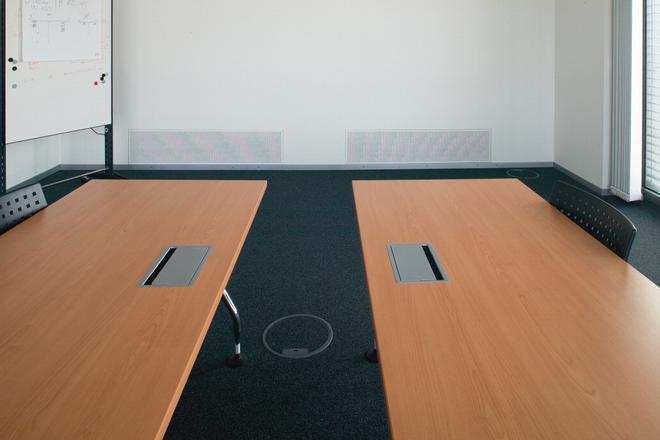

Einbaubeispiele, Einbaudetails, Grundlagen und Definitionen

  • Einbaubeispiele
  • Einbaudetails
  • Grundlagen und Definitionen
00162327_0


Einbau und Inbetriebnahme

  • Bei Quelllüftung die Abluftdurchlässe vorzugsweise im oberen Raumbereich, oberhalb der Aufenthaltszone, anordnen

Hauptabmessungen

B₁ [mm]

Breite des Frontdurchlasses

B₄ [mm]

Breite eines rechteckigen Anschlussstutzens

ØD [mm]

Außendurchmesser des Anschlussstutzens

ØD₁ [mm]

Gehäusedurchmesser

H₁ [mm]

Höhe des Frontdurchlasses

T₁ [mm]

Gehäusetiefe

T₄ [mm]

Tiefe eines rechteckigen Anschlussstutzens

m [kg]

Gewicht (Masse)

Definitionen

LWA [dB(A)]

Schallleistungspegel des Strömungsgeräusches, A-bewertet

V [m³/h] und [l/s]

Volumenstrom

v0 [m/s]

Theoretische Luftgeschwindigkeit bezogen auf die Durchlassfläche im Abstand 0 m vom Durchlass

Lnz [m]

Nahbereich des Quellluftdurchlasses (Nahzone), innerhalb der die Komfortkriterien nicht garantiert sind

Ungeachtet der Luftgeschwindigkeit beträgt die Nahzone mindestens 0,5 m

Im Abstand Lnz beträgt die Luftgeschwindigkeit maximal 0,2 m/s, gemessen 0,1 m über dem Boden

Δtz [K]

Zulufttemperaturdifferenz (Zulufttemperatur minus Raumtemperatur)

Δpt [Pa]

Gesamtdruckdifferenz

Aeff [m²]

Effektive Luftausströmfläche


Alle Schallleistungspegel basieren auf 1 pW.

Downloads

Produktinfos

Zertifikate

production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Content-Security-Policy"=>"frame-ancestors 'self' https://api.scrivito.com https://punchoutcommerce.com https://www.trox.de https://trox-extern.com https://psp40.onventis.com https://psp22.onventis.com https://trox4u.troxgroup.com", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

Seite teilen

Diese Seite weiterempfehlen

Hier haben Sie die Möglichkeit diese Seite als Link weiter zu empfehlen.

Mit Stern (*) markierte Felder sind Pflichtfelder.

Kontakt

Vielen dank für Ihre Nachricht!

Ihre Empfehlung wurde verschickt und sollte jeden Moment beim Empfänger eingehen.

Kontakt

Wir sind für Sie da

Bitte spezifizieren Sie das Thema Ihrer Anfrage und Ihre Kontaktdaten.
Tel.: +43 1 250 43-0

Mit Stern (*) markierte Felder sind Pflichtfelder.

Kontakt

Vielen Dank für Ihre Nachricht!

Ihre Nachricht in ist unserem Service Center eingegangen und wird bearbeitet.
Unsere Abteilung für Service-Anfragen wird sich in Kürze mit Ihnen in Verbindung setzten.
Für allgemeine Fragen zu Produkten und Services erreichen Sie uns auch unter:
Tel.: +43 1 250 43-0

Kontakt

Wir sind für Sie da

Bitte spezifizieren Sie das Thema Ihrer Anfrage und Ihre Kontaktdaten.
Tel.: +43 1 250 43-0

Anhang (max. 10MB)

Mit Stern (*) markierte Felder sind Pflichtfelder.

Kontakt

Vielen Dank für Ihre Nachricht!

Ihre Nachricht in ist unserem Service Center eingegangen und wird bearbeitet.
Unsere Abteilung für Service-Anfragen wird sich in Kürze mit Ihnen in Verbindung setzten.
Für allgemeine Fragen zu Produkten und Services erreichen Sie uns auch unter:
Tel.: +43 1 250 43-0
