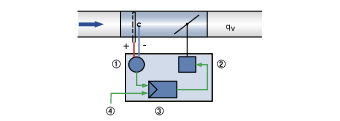

Charakteristisch für Volumenstromregelgeräte ist ein geschlossener Regelkreis zur Regelung des Volumenstroms, das heißt Messen – Vergleichen – Stellen.
Die Messung des Volumenstroms erfolgt durch Messung eines Differenzdrucks (Wirkdrucks). Dies geschieht über einen Differenzdrucksensor. Ein integrierter Differenzdrucktransmitter setzt dabei Wirkdruck in ein Spannungssignal um. Der Volumenstromistwert steht als Spannungssignal zur Verfügung. Durch die werkseitige Justage entsprechen 10 V DC immer dem Nennvolumenstrom (q_vNenn).

Der Volumenstromsollwert wird von einem übergeordneten Regler (z. B. Raumtemperaturregler, Luftqualitätsregler, Gebäudeleittechnik) vorgegeben. Die variable Volumenstromregelung erfolgt zwischen q_vmin und q_vmax.

Die Übersteuerung der Raumtemperaturregelung durch Zwangsschaltungen, beispielsweise Absperrung, ist möglich.
Der Regler vergleicht den Volumenstromsollwert mit dem aktuellen Istwert und steuert der Regelabweichung entsprechend den internen Stellantrieb.

Analogschnittstelle 0 – 10 V bzw. 2 – 10 V DC (Betriebsart V, F)

Die Analogschnittstelle kann für den Signalspannungsbereich 0 – 10 V DC oder 2 – 10 V DC eingestellt werden. Die Zuordnung von Volumenstromsollwert bzw. istwert zu Spannungssignalen ist in den Kennliniendarstellungen abgebildet.

• Eingestellter Signalspannungsbereich gilt immer gleichermaßen für Sollwert- und Istwertsignale


• Signalspannungsbereich werkseitig entsprechend Bestellschlüsselangaben voreingestellt


• Signalspannungsbereich bauseits mit Einstellgerät anpassbar




Sollwertvorgabe

Betriebsart V (variabler Betrieb)

• Sollwertvorgabe erfolgt mit einem Analogsignal an Klemme Y


• Gewählter Signalspannungsbereich 0 – 10 V bzw. 2 – 10 V DC wird eingestelltem Volumenstrombereich qvmin – qvmax zugeordnet


• Volumenstrombereich qvmin – qvmax werkseitig entsprechend Bestellschlüsselangaben voreingestellt


• Nachträgliche Anpassung von qvmin bzw. qvmax mit Einstellgerät möglich

Betriebsart F (Festwertbetrieb)

• Kein Analogsignal an Klemme Y erforderlich


• Es wird der durch qvmin eingestellte Volumenstromfestwert geregelt


• Volumenstrom qvmin werkseitig entsprechend Bestellschlüsselangabe voreingestellt


• Nachträgliche Anpassung von qvmin mit Einstellgerät möglich




• An der Klemme U kann der vom Regler gemessene Istvolumenstrom als Spannungssignal abgegriffen werden

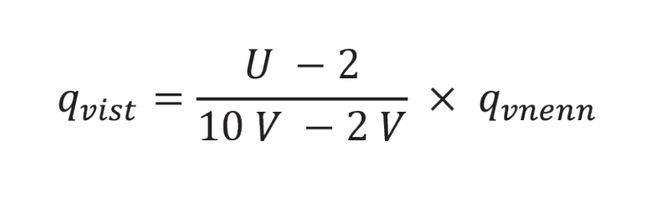

• Gewählter Signalspannungsbereich 0 – 10 V DC bzw. 2 – 10 V DC wird auf den Volumenstrombereich 0 – qvNenn abgebildet




Zwangssteuerung

Für besondere Betriebssituationen kann der Volumenstromregler in einem speziellen Betriebszustand (Zwangssteuerung) gebracht werden. Möglich sind: Regelung qvmin, Regelung qvmax, Regelklappe in Offenstellung (OFFEN) oder Regelklappe geschlossen (ZU).

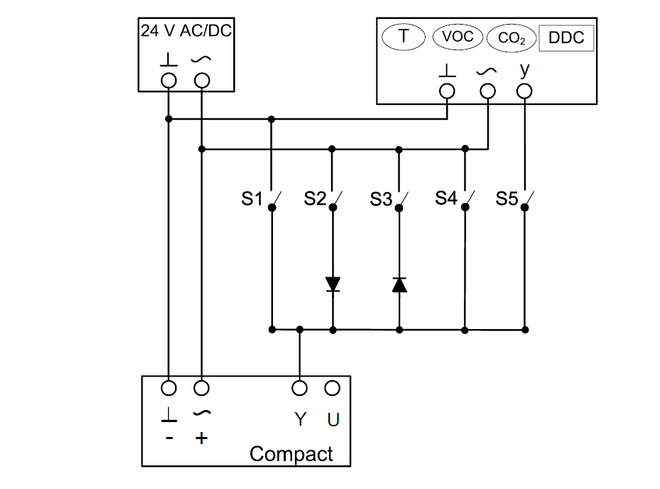

Zwangssteuerung über Signaleingang Y

Durch passende Beschaltung am Signaleingang Y können die Zwangssteuerungen entsprechend der Anschlussbilder durch Beschaltung mit externen Schaltkontakten/Relais aktiviert werden. OFFEN und ZU stehen nur bei einer Versorgung des Reglers mit Wechselspannung (AC) zur Verfügung.

Zwangssteuerung ZU durch Führungssignal Y

•  Bei Signalspannungsbereich 0 – 10 V DC: ZU wird aktiviert, wenn qvmin = 0 eingestellt und Führungssignal Y < 0,5 V DC ist


• Bei Signalspannungsbereich 2 – 10 V DC: ZU wird aktiviert, wenn Führungssignal Y < 0,8 V (*1) DC ist (*1) 0,8 V = werkseitige Einstellung




Zwangssteuerung für Diagnosezwecke

• Zu Testzwecken kann die Zwangssteuerung auch über die Servicetools (Einstellgerät, PC-Software) aktiviert werden



Priorisierung der verschiedenen Vorgabemöglichkeiten

• Hohe Priorität: Vorgaben über den Servicestecker (Einstellgerät, PC-Software) zu Testzwecken


• Niedrige Priorität: Vorgaben über Beschaltung am Y-Signaleingang des Reglers




Inbetriebnahme

• Einstellarbeiten sind nicht erforderlich
• Aufgrund der werkseitig eingestellten Volumenströme ist stets darauf zu achten, dass der Einbau der Regelgeräte nur an den vorgesehenen Stellen erfolgt
• Nach Einbau und Verdrahtung ist der Regler betriebsbereit
• Volumenstromregelbereiche der VVS-Regelgeräte beachten, insbesondere minimalen Volumenstrom nicht unterschreiten

Compactregler für VVS-Regelgeräte

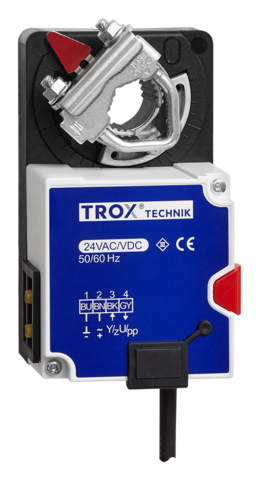

Compactregler 227V-024-15-DS3
