Funktionsbeschreibung

Charakteristisch für Volumenstrom-Regelgeräte ist ein geschlossener Regelkreis zur Regelung des Volumenstromes, das heißt Messen – Vergleichen – Stellen.

Die Messung des Volumenstromes erfolgt durch Messung eines Differenzdruckes (Wirkdruck). Das Volumenstrom-Regelgerät enthält dazu einen Differenzdrucksensor.

Der Wirkdruck wird vom integrierten Drucktransmitter in ein Spannungssignal umgesetzt. Der Volumenstrom-Istwert steht als Spannungssignal zur Verfügung. Durch die werkseitige Justage entspricht 10 V DC immer dem Nennvolumenstrom (V_Nenn).

Der Volumenstrom-Sollwert wird von einem übergeordneten Regler (z. B. Raumtemperaturregler, Luftqualitätsregler, Gebäudeleittechnik) oder durch Schaltkontakte vorgegeben. Die variable Volumenstromregelung erfolgt zwischen V_min und V_max. Die Übersteuerung der Raumtemperaturregelung durch Zwangsschaltungen, beispielsweise Absperrung, ist möglich.

Der Regler vergleicht den Volumenstrom-Sollwert mit dem aktuellen Istwert und steuert der Regelabweichung entsprechend den internen Stellantrieb.

Die Volumenstrom-Parameter V_min und V_max sind an Potentiometern eingestellt oder im Regler gespeichert. Spannungsbereiche sind im Regler gespeichert. Kundenseitige Änderungen lassen sich mit einem Einstellgerät oder einem Notebook mit Service-Tool leicht durchführen.

Volumenstromregelung

• Volumenstromregler arbeitet kanaldruckunabhängig
• Druckschwankungen bewirken keine bleibenden Volumenstromabweichungen
• Eine Totzone (Hysterese), innerhalb der die Stellklappe nicht bewegt wird, sorgt für stabile Regelung
• Werkseitig eingestellte Volumenstrom-Parameter lassen sich kundenseitig verändern

Anwendung

• Elektronischer Volumenstromregler Typ VRD3 als Universalregler
• Variable oder konstante Volumenstromregelung
• Messung des Volumenstroms nach dem dynamischen Messprinzip
• Spannungsbereich für das Istwert- und Sollwertsignal 0 – 10 V DC oder 2 – 10 V DC
• Separate Eingänge für Zwangssteuerungen ermöglichen zentrale Schaltung von Reglergruppen

Ausführungen

Volumenstromregler VRD3 mit

• B13: Stellantrieb NM24A-V für TVR, TVJ, TZ-Silenzio, TA-Silenzio TVZ, TVA
• B11: Stellantrieb SM24A-V für TVT
• B1B: Federrücklaufantrieb NF24A-V für TVR, TVJ, TVT, TZ-Silenzio, TA-Silenzio TVZ, TVA
• B27: Stellantrieb NM24A-V für TVM

Signalspannungsbereich

• 0: 0 – 10 V DC
• 2: 2 – 10 V DC mit Absperrfunktion (< 0,1 V DC)

Betriebsarten

E: Einzelbetrieb und M: Masterbetrieb

• V_min: minimaler Volumenstrom
• V_max: maximaler Volumenstrom

S: Slavebetrieb

• V_min: 0 %
• V_max: Volumenstrom-Verhältnis zum Masterregler

F: Festwert

• V_min: konstanter Volumenstrom
• V_max: 100 %

Die Parametrisierung erfolgt bei der werkseitigen Justage des Universalreglers. Die gewünschte Betriebsart und die Volumenströme werden bei der Bestellung im Bestellschlüssel definiert. Jumper für Eingang werkseitig auf VRD3.

Inbetriebnahme

• Einstellarbeiten sind nicht erforderlich
• Bei Einbau der Volumenstrom-Regelgeräte auf die richtige Zuordnung, den bestellten Volumenströmen entsprechend achten
• Nach Einbau und Verdrahtung ist der Regler betriebsbereit
• Nachträgliche Anpassung der Volumenstromparameter V_min und V_max an Potentiometern oder mit Einstellgerät

Volumenstromregler VRD3

Stellantrieb NM24A-V und NM24A-V-ST

Stellantrieb SM24A-V und SM24A-V-ST

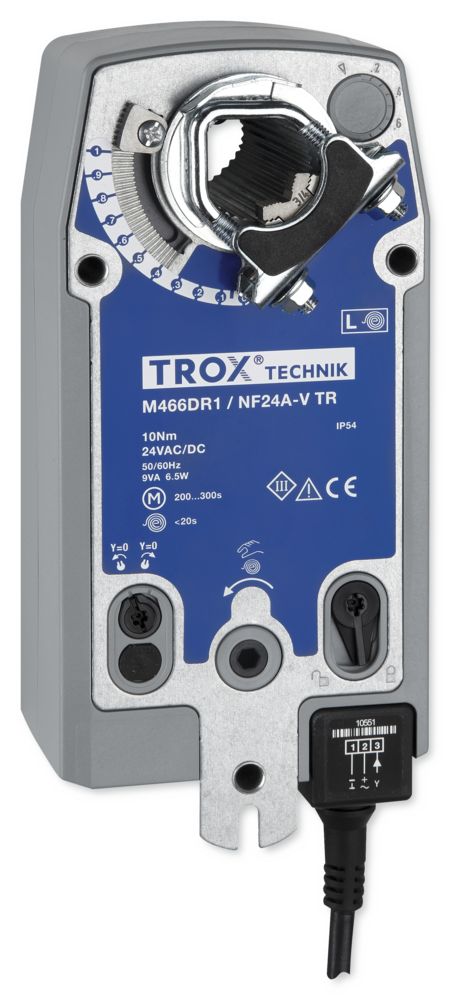

Federrücklaufantrieb NF24A-V und NF24A-V-ST

Anwendung

• Elektronischer Volumenstromregler Typ GUAC-D3 als Universalregler
• Variable oder konstante Volumenstromregelung
• Messung des Volumenstroms nach dem dynamischen Messprinzip
• Spannungsbereich für das Istwert- und Sollwertsignal 0 – 10 V DC oder 2 – 10 V DC

Ausführungen

XC3: Volumenstromregler GUAC-D3 mit Federrücklaufantrieb 361C-024-20-V/ST07 für TVR, TVJ, TVT, TZ-Silenzio, TA-Silenzio, TVZ, TVA

Signalspannungsbereich

• 0: 0 – 10 V DC
• 2: 2 – 10 V DC mit Absperrfunktion (< 0,8 V DC)

Betriebsarten

E: Einzelbetrieb und M: Masterbetrieb

• V_min: minimaler Volumenstrom
• V_max: maximaler Volumenstrom

S: Slavebetrieb

• V_min: 0 %
• V_max: Volumenstrom-Verhältnis zum Masterregler

F: Festwert

• V_min: konstanter Volumenstrom
• V_max: 100 %

Die Parametrisierung erfolgt bei der werkseitigen Justage des Universalreglers. Die gewünschte Betriebsart und die Volumenströme werden bei der Bestellung im Bestellschlüssel definiert.

Inbetriebnahme

• Einstellarbeiten sind nicht erforderlich
• Bei Einbau der Volumenstrom-Regelgeräte auf die richtige Zuordnung, den bestellten Volumenströmen entsprechend achten
• Nach Einbau und Verdrahtung ist der Regler betriebsbereit
• Nachträgliche Anpassung der Volumenstromparameter V_min und V_max an Potentiometern oder mit Einstellgerät

Volumenstromregler GUAC-D3

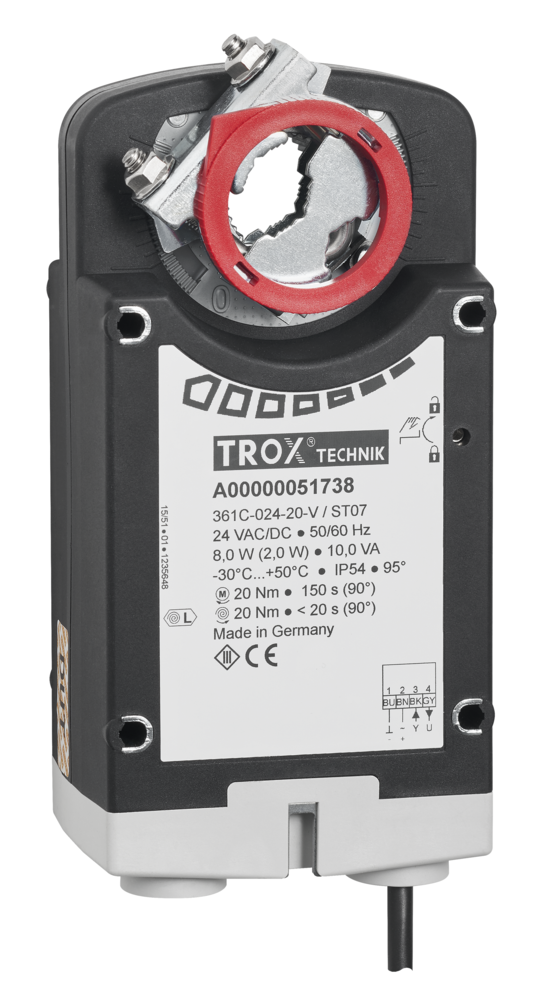

Federrücklaufantrieb 361C-024-20-V
