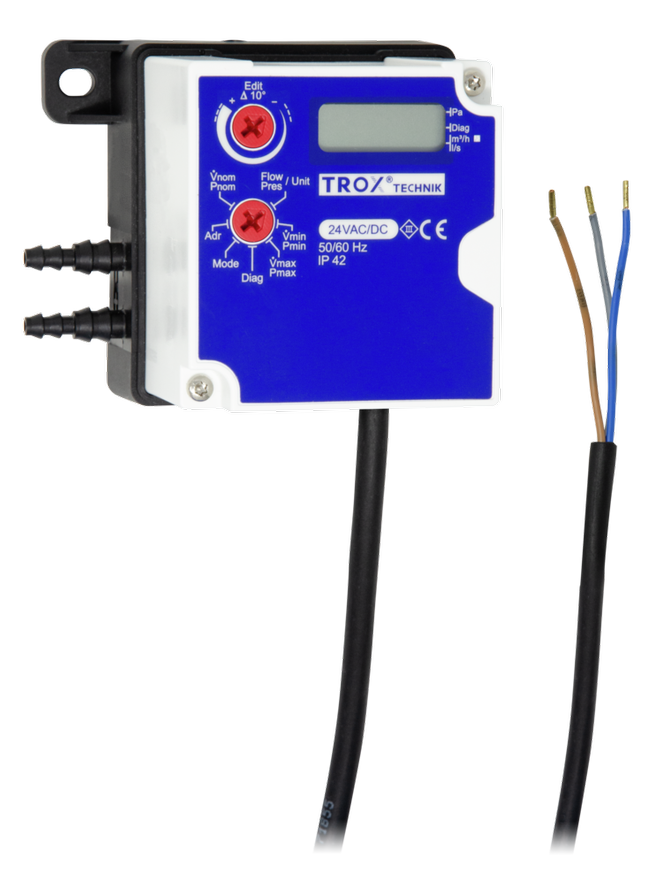

Wirkdrucktransmitter GT-VM-DD3
Serie VMR mit Anbaugruppe XTD
Serie VMR mit Anbaugruppe XTD
Serie VME mit Anbaugruppe XTD
Serie VME mit Anbaugruppe XTD
Serie VMR mit Anbaugruppe XTD
Serie VME mit Anbaugruppe XTD

XTD

Wirkdrucktransmitter für saubere Luft

Wirkdrucktransmitter nach dynamischem Messprinzip für Volumenstrom-Messeinrichtungen der Serie VME und VMR





  • Einsatz für raumlufttechnischen Anlagen, bei sauberer Luft
  • Analoges Istwertsignal zur Überwachung und Auswertung durch die Gebäudeleittechnik
  • Messwerterfassung zur Volumenstromanzeige oder Führung eines Folgereglers
  • Geeignet für konstante und variable Volumenströme
  • Keine Inbetriebnahme durch werkseitige Parametrierung
  • Integriertes Display für Volumenstromanzeige (l/s oder m³/h)

Allgemeine Informationen

Anwendung

  • Erfassung von Volumenströmen zur Weiterleitung und Verarbeitung als elektrisches Signal für Überwachung oder Folgeregelung
  • Messung eines Wirkdrucks und Wandlung des Volumenstrom-Istwerts in ein analoges Spannungssignal
  • Für den Einsatzbereich nur bei sauberer Luft
  • Die übliche Filterung in Komfortklimaanlagen ermöglicht den Einsatz in der Zuluft ohne zusätzliche Staubschutzmaßnahme
  • Bei starkem Staubanfall in den Räumen entsprechende Abluftfilter vorschalten, da zur Volumenstrommessung ein Teilvolumenstrom durch den Transmitter geleitet wird
  • Bei zusätzlicher Verschmutzung der Luft mit Flusen oder klebrigen Bestandteilen: Einsatz der Anbaugruppe XTS anstatt des hier beschriebenen Transmitters XTD
  • Transmitter werkseitig auf Gerätekonstante (C-Wert) der Messeinrichtung parametriert


Schnittstelle

  • Analogschnittstelle mit einstellbarem Signalspannungsbereich


Signalspannungsbereich

  • 0 – 10 V DC

  • 2 – 10 V DC


Bauteile und Eigenschaften

  • Differenzdrucktransmitter mit dynamischem Transmitter
  • Anschlussleitung mit 3 Adern, ca. 0,9 m, halogenfrei
  • Integriertes Display


Ausführung

Typ GT-VM-DD3 für Volumenstrom-Messeinrichtung



  • Für VME, alle Abmessungen

  • Für VMR, alle Abmessungen


Inbetriebnahme

  • Werkseitig komplett parametriert
  • Kundenseitige Einstellarbeiten sind nicht erforderlich


Ergänzende Produkte

  • Einstellgerät GUIV-A
  • PC-Software WIN-VAV

Technische Information

Funktion, Ausschreibungstext, Bestellschlüssel

  • FUNKTION
  • AUSSCHREIBUNGSTEXT
  • BESTELLSCHLÜSSEL
Funktionsprinzip Volumenstrom-Messeinrichtung: z. B. VMR Funktionsprinzip_XTDai.png

① Wirkdrucktransmitter (dynamisches Messprinzip)

② Messumformer zur Wandlung des Wirkdrucksignals in ein Volumenstromsignal

③ Analoges Istwertsignal

Die Volumenstrommessung erfolgt durch Messung eines Wirkdrucks. Die Volumenstrom-Messeinrichtung enthält dazu einen Wirkdrucksensor. Der Wirkdruck wird von einem Wirkdrucktransmitter mit dynamischem Messprinzip in ein Spannungssignal umgesetzt. Der Volumenstrom-Istwert steht als Spannungssignal zur Verfügung. Durch die werkseitige Justage entsprechen 10 V DC immer dem Nennvolumenstrom (qvnenn). Spannungsbereiche sind im Transmitter gespeichert.

Kategorie

  • Messeinrichtung für Volumenstrom


Anwendung

  • Erfassung eines konstanten oder variablen Volumenstrom-Istwerts z. B. zur Aufschaltung auf die Gebäudeleittechnik zwecks Monitoring oder Integration in eine Raumbilanzierung


Einsatzbereich

  • Wirkdrucktransmitter mit dynamischem Messprinzip für saubere Luft in raumlufttechnischen Anlagen



Einbaulage

  • Beliebig


Anschluss

  • Anschlussleitung mit 3 Adern halogenfrei


Versorgungsspannung

  • 24 V AC/DC


Schnittstelle

  • Analogsignal 0 – 10 V oder 2 – 10 V DC


Schnittstelleninformation

  • Volumenstrom-Istwert


Sonderfunktionen

  • Display zur Anzeige Volumenstrom-Istwert (m³/h oder l/s) sowie Anpassung der Signalkennlinie und der Volumenstromeinheit


Parametrierung

  • Für Messeinrichtung spezifische Parameter werkseitig parametriert
  • Signalkennlinie werkseitig parametriert
  • Nachträgliche Anpassung am Gerät selbst oder durch optionales Tool: Einstellgerät, PC-Software (jeweils kabelgebunden)


Auslieferungszustand

  • Elektronischer Transmitter werkseitig auf Messeinrichtung montiert
  • Werkseitige Parametrierung und lufttechnische Prüfung; mit Aufkleber bescheinigt

VMEP1 / 600x400 / XTD / 0
|||||
13579
1 Serie
VME Volumenstrom-Messeinrichtung

3 Material
Keine Eintragung: verzinktes Stahlblech (Grundausführung)
P1 Oberfläche pulverbeschichtet RAL 7001, silbergrau

5 Nenngröße [mm]
B × H

7 Anbauteile (Regelkomponente)
XTD Wirkdrucktransmitter mit dynamischem Messprinzip und Display

9 Signalspannungsbereich
0 0 – 10 V DC
2 2 – 10 V DC

 Bestellbeispiel: VME-P1/400×300/XTD/0
Materialausführungmit Pulverbeschichtung
Nenngröße400 × 300 mm
AnbauteilWirkdrucktransmitter mit dynamischen Messprinzip und Display
BetriebsartSignalspannungsbereich 0 – 10 V DC enstrpicht 0 – qvnenn
Signalspannungsbereich0 – 10 V DC



Varianten

  • VARIANTEN


Technische Daten

  • TECHNISCHE DATEN

Wirkdrucktransmitter für Volumenstrom-Messeinrichtungen

TypArtikelnummerVolumenstrom-Messeinrichtung
GT-VM-DD3A00000047143VME, VMR


 Wirkdrucktransmitter GT-VM-DD3

Messprinzip/Einbaulage

dynamisches Messprinzip, lageunabhängig

Versorgungsspannung

24 V AC/DC ±20 % 50/60 Hz

Leistungsbedarf (Betrieb/Ruhezustand)

0,5 W

Leistungsbedarf Dimensionierung

1,5 VA

Ausgang Istwertsignal0 – 10 V DC oder 2 – 10 V DC; max. 0,5 mA
SchutzklasseIII (Schutzkleinspannung)
SchutzgradIP 54 (Anschlussleitung unten)

EMV

EMV nach 2014/30/EU
Gewicht

0,15 kg



Funktionsumfang Display

Anzeige Funktionen


  • Volumenstrom-Istwert (Einheit wahlweise m³/h, l/s)
  • Anzeige über 3-Zeichen-Display mit Stellenwertigkeitskennzeichnung (Hochstrich symbolisiert Tausenderstelle)




Einstellmöglichkeiten


  • Einheit der Volumenstromanzeige m³/h oder l/s
  • Signalspannungsbereich 0 – 10 V oder 2 – 10 V DC
