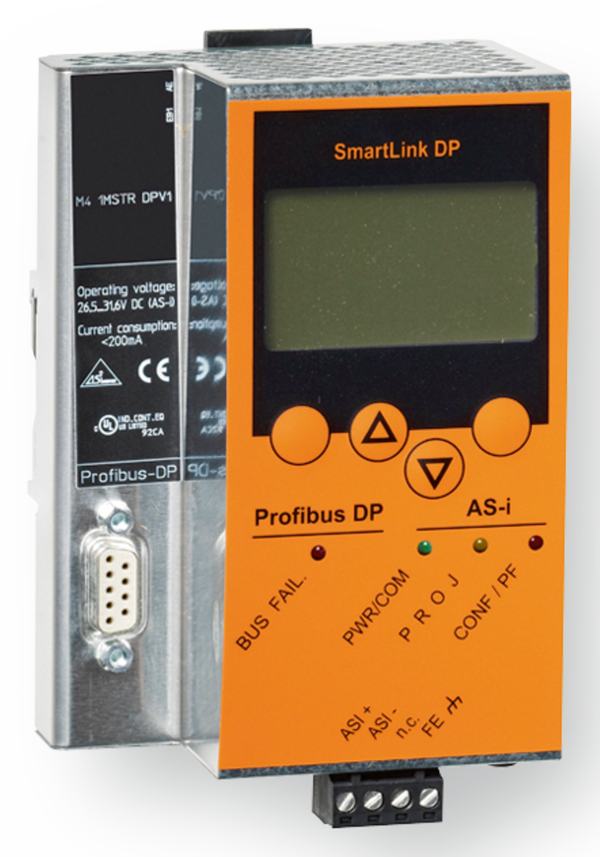

Das AS-i Gateway ist ein kompaktes AS-i Mastersystem mit SmartLink DP, AS-i Gateway, Profibus DP, volle Masterfunktionalität, ohne Datenverarbeitung

Controller zur Steuerung der Stellantriebe und Überwachung der Klappenstellung und Rauchauslöseeinrichtungen

  • Controller mit integrierter TROXNETCOM-Basic-User-Software
  • Einfache und sichere Inbetriebnahme ohne Programmieraufwand
  • Controller mit Masterfunktionalität zum autarken Betrieb
  • Integrierte Systemüberwachung
  • Automatische Erkennung der angeschlossenen Komponenten und deren Funktion
  • Menügeführte Bedienoberfläche des integrierten Controller-Displays zur Anlagenkonfiguration
  • Testen der angeschlossenen Peripherie ohne zusätzliche Hilfsmittel

Anwendung

Anwendung

  • AS-i Gateway TNC-A1375 mit 1 Master für 31 AS-i Teilnehmer
  • Identifizierung aller Busteilnehmer
  • Fehlerdiagnose und -meldung
  • LC-Display 43 × 28 mm zur Visualisierung und Bedienung
  • Profbus DP-Schnittstelle

Technische Information

  • Funktion
  • Technik
  • Ausschreibungstext
  • Bestellschlüssel
AS-i Gateway TNC-A1375 00134300_0

BestellbezeichnungTNC-A1375
Betriebsspannung26,5 – 31,6 V DC
Stromaufnahme< 200 mA
Leistungsaufnahme< 4 VA
DatenschnittstelleProfibus-DP; max. 12 Mbaud; EN 50170
Diagnose über Profibus DPja
DisplayVollgrafisches LC-Display 128 × 64 Pixel, 43 × 28 mm
Max. zul. rel. Luftfeuchtigkeit< 95 %
Funktionsanzeige LED2 × rot; 1 × grün; 1 × gelb
Umgebungstemperatur0 – 60 °C
Lagertemperatur–20 – 70 °C
SchutzartIP 20
MTTF 5 Jahre
AS-i ProfilM4
AS-i Zertifikatin Vorbereitung
GehäusewerkstoffeAluminium; Stahlblech verzinkt
Gehäuseabmessungen124 × 97 × 86 mm
BefestigungAuf DIN-Schiene möglich


Standardbeschreibung (Eigenschaften)

Das AS-i Gateway TNC-A1375 ist ein kompaktes Gateway mit Profibus DP-Schnittstelle ohne Datenverarbeitung.

  • Betriebsspannung: 26,5 – 31,6 V DC (AS-i)
  • Elektrische Ausführung: SmartLink DP mit 1 AS-i-Master
  • Gesamtstromaufnahme aus AS-i: < 200 mA
  • Gehäusewerkstoffe: Aluminium Stahlblech verzinkt
  • Umgebungstemperatur: 0 – 60 C°
  • Schutzart: IP 20
  • Funktionsanzeige: LED 2 × rot; 1 × grün; 1 × gelb
  • Fabrikat: TROX GmbH oder gleichwertig
  • Typ: TNC-A1375

00131013_0


 Komponente
TNC-A1305       Controller mit Schnittstelle Profibus DP, 1 Master
TNC-A1306       Controller mit Schnittstelle Profibus DP, 2 Master
TNC-A1353       Controller mit Schnittstelle Modbus/TCP, 1 Master
TNC-A1354       Controller mit Schnittstelle Modbus/TCP, 2 Master
TNC-A1375       Gateway mit Schnittstelle Profibus DP, 1 Master
TNC-A2225       Repeater
TNC-ZB0252       AS-i Safety Gateway
TNC-Z0119       Passiver Busabschluss
TNC-A1146       AS-i Tuner Diagnosemodul
