Verdrängungsdurchlässe lassen die Zuluft lufttechnischer Anlagen mit niedriger Geschwindigkeit von oben turbulenzarm in den Raum strömen. Dadurch wird eine hohe Luftqualität im Aufenthaltsbereich erzielt.
Verdrängungsdurchlässe der Serie QSH sind vorzugsweise für Industriebereiche mit luftverunreinigenden Prozessen bestimmt. Sie werden außerhalb des Aufenthaltsbereichs angeornet, beispielsweise über Gängen. Durch einen verstellbaren Luftleitteller wird die Strömungsrichtung an den Heiz- und Kühlbetrieb angepasst. Die Zulufttemperaturdifferenz kann –8 bis +12 K betragen.
Kühlbetrieb
Im Kühlbetrieb strömt die Zuluft glockenförmig außerhalb des Aufenthaltsbereiches nach unten. Ähnlich wie bei der Quelllüftung breitet sich die Strömung über die gesamte Bodenfläche aus. An Wärmequellen wie Menschen und Geräten bildet sich eine Auftriebsströmung, sodass primär in diesen Bereichen die Luft ausgetauscht wird.
Heizbetrieb
Der Heizbetrieb erfolgt mit vertikaler Luftführung.
Die Verstellung des Luftleittellers kann manuell oder durch einen elektrischen oder thermischen Stellantrieb erfolgen.
Die Abluftdurchlässe vorzugsweise im oberen Raumbereich, oberhalb der Aufenthaltszone, anordnen.
Nenngrößen | 250, 355, 450, 560 mm |
Minimaler Volumenstrom | 205 – 785 l/s oder 738 – 2826 m³/h |
Maximaler Volumenstrom, bei LWA ≅ 55 dB(A) | 410 – 1570 l/s oder 1476 – 5652 m³/h |
Zulufttemperaturdifferenz | –8 bis +12 K |
Die Schnellauslegung gibt einen guten Überblick über die möglichen Volumenströme und die korrespondierenden Schallleistungspegel und Druckdifferenzen.
Die maximalen Volumenströme gelten für einen Schallleistungspegel von ca. 55 dB (A).
Auslegungsbeispiel
Gegeben
V = 500 l/s (1800 m3/h)
Verdrängungsdurchlass zur Anordnung in Gangbereichen
Maximaler Schallleistungspegel 50 dB(A)
Schnellauslegung
Serie QSH
Mögliche Nenngrößen: 355, 450
Gewählt: QSH/355
QSH Zuluft, horizontale Strömung, Schallleistungspegel und Gesamtdruckdifferenz
250 | 205 | 738 | 12 | 31 |
250 | 270 | 972 | 20 | 41 |
250 | 340 | 1224 | 32 | 48 |
250 | 410 | 1476 | 47 | 55 |
355 | 335 | 1206 | 11 | 34 |
355 | 435 | 1566 | 18 | 43 |
355 | 535 | 1926 | 27 | 50 |
355 | 635 | 2286 | 39 | 55 |
450 | 470 | 1692 | 9 | 27 |
450 | 625 | 2250 | 16 | 39 |
450 | 780 | 2808 | 25 | 48 |
450 | 940 | 3384 | 36 | 55 |
560 | 785 | 2826 | 14 | 29 |
560 | 1050 | 3780 | 25 | 40 |
560 | 1310 | 4716 | 39 | 49 |
560 | 1570 | 5662 | 56 | 55 |
QSH Zuluft, vertikale Strömung, Schallleistungspegel und Gesamtdruckdifferenz
250 | 205 | 738 | 12 | 36 |
250 | 265 | 954 | 21 | 44 |
250 | 335 | 1206 | 33 | 51 |
250 | 385 | 1386 | 44 | 55 |
355 | 335 | 1206 | 11 | 38 |
355 | 420 | 1512 | 17 | 45 |
355 | 505 | 1818 | 25 | 51 |
355 | 590 | 2124 | 34 | 55 |
450 | 470 | 1692 | 10 | 33 |
450 | 595 | 2142 | 16 | 42 |
450 | 725 | 2610 | 24 | 49 |
450 | 855 | 3078 | 33 | 55 |
560 | 785 | 2826 | 15 | 36 |
560 | 990 | 3564 | 24 | 45 |
560 | 1180 | 4248 | 34 | 51 |
560 | 1370 | 4932 | 46 | 55 |
Verdrängungsluftdurchlässe mit rundem Gehäuse für Industriebereiche mit luftverunreinigenden Prozessen. Mit verstellbarem Luftverteilteller für glockenförmige bis vertikale Luftführung. Zum freihängenden Einbau und für Wand- und Säulenbefestigung, vorzugsweise außerhalb des Aufenthaltsbereiches, z. B. in Gangbereichen.
Einbaufertige Komponente, bestehend aus dem Gehäuse mit Lochblechdurchlass, Luftverteilteller und vertikal angeordnetem Anschlussstutzen.
Anschlussstutzen, passend für Luftleitungen nach EN 1506 oder EN 13180.
Schallleistungspegel des Strömungsgeräusches gemessen nach EN ISO 5135.
Besondere Merkmale
Materialien und Oberflächen
Technische Daten
Auslegungsdaten
Strömungsgeräusch
Dieser Ausschreibungstext beschreibt die generellen Eigenschaften des Produkts. Texte für Varianten generiert unser Auslegungsprogramm Easy Product Finder.
Bestellbeispiel: QSH–E5/450/P1-RAL 9016
Stellantrieb | 24 V AC/DC, 3-Punkt |
Nenngröße | 450 mm |
Befestigung | Ohne |
Oberfläche Sichtseite | RAL 9016, verkehrsweiß, Glanzgrad 70 % |
Einbau und Inbetriebnahme
Die Darstellungen sind schematisch und dienen zum besseren Verständnis der Einbaudetails

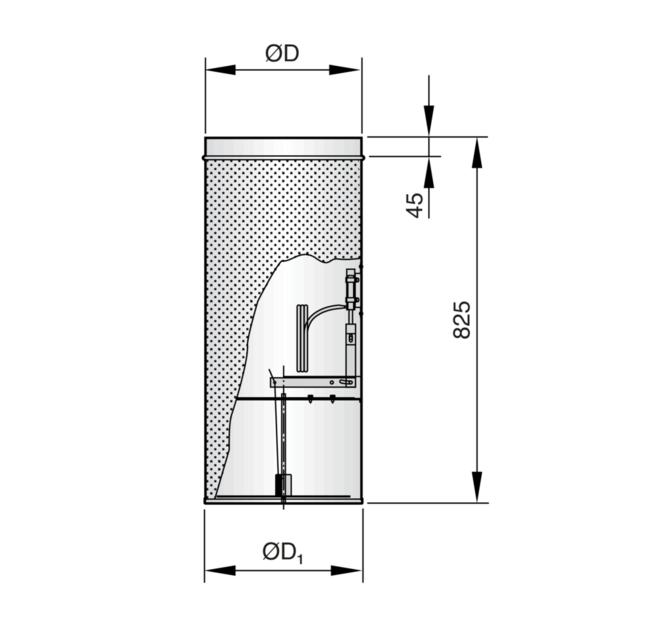

Hauptabmessungen
ØD [mm]
Außendurchmesser des Anschlussstutzens
ØD₁ [mm]
Außendurchmesser des Durchlasses
m [kg]
Gerätegewicht (Masse)
Definitionen
LWA [dB(A)]
Schallleistungspegel des Strömungsgeräusches, A-bewertet
V [m³/h] und [l/s]
Volumenstrom
Δtz [K]
Zulufttemperaturdifferenz
Δpt [Pa]
Gesamtdruckdifferenz
Alle Schallleistungspegel basieren auf 1 pW.
