VMR

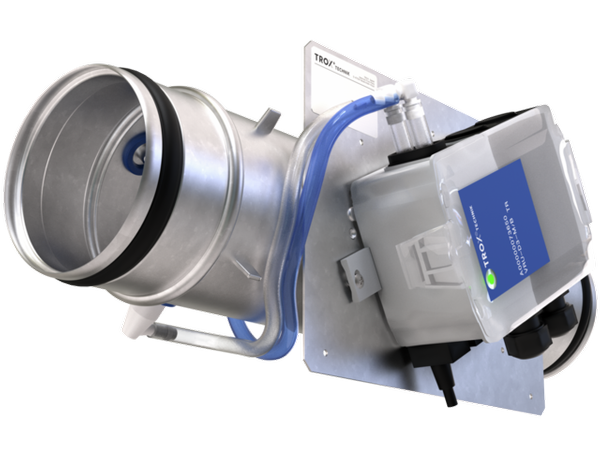

Serie VMR mit Anbaugruppe BTD

Serie VMR mit Anbaugruppe XTD

Serie VMR mit Anbaugruppe ELAB TCU3

Geprüft nach VDI 6022

Online erhältlich - jetzt konfigurieren

Zur Volumenstrommessung in Luftleitungen

Runde Volumenstrommesseinrichtung zur Erfassung oder Überwachung des Volumenstroms

Manuelle Luftstrommessung
Permanente Luftstrommessung
Messwerterfassung für Folgeregler oder Luft-Management-System LABCONTROL
Optionaler Wirkdrucktransmitter zur automatischen Messwerterfassung werkseitig montiert, verschlaucht und verdrahtet
Gehäuse-Leckluftstrom nach EN 15727, Klasse C

Optionale Ausstattung und Zubehör

Beidseitig mit Flansch
Lippendichtung
Dynamische oder statische Wirkdrucktransmitter

Initialisiere Bestellschlüssel

Allgemeine Informationen

Anwendung

Runde Volumenstrommesseinrichtungen zur manuellen oder automatischen Messung von Volumenströmen
Vereinfachung von Inbetriebnahme, Abnahme und Wartung
Optional mit dynamischem Wirkdrucktransmitter für Anlagen mit sauberer Luft
Optional mit statischem Wirkdrucktransmitter für Anlagen mit verschmutzter Luft

Besondere Merkmale

Aufgrund geringer Druckdifferenzen zur dauerhaften Installation geeignet
Hohe Messgenauigkeit der Volumenströme (auch bei Bogenanschluss mit R = 1D)

Nenngrößen

100, 125, 160, 200, 250, 315, 400 mm

Varianten

VMR: Volumenstrommesseinrichtung
VMR-FL: Volumenstrommesseinrichtung beidseitig mit Flansch

Ausführung

Verzinktes Stahlblech
P1: Oberfläche pulverbeschichtet, silbergrau (RAL 7001)
A2: Edelstahl

Bauteile und Eigenschaften

Inbetriebnahmebereites Gerät, bestehend aus den mechanischen Bauteilen und optionalen Wirkdrucktransmittern
Mittelwert bildender Differenzdrucksensor zur Luftstrommessung
Optionale Wirkdrucktransmitter werkseitig montiert und verschlaucht
Hohe Messgenauigkeit der Volumenströme (auch bei Bogenanschluss mit R = 1D)

Anbauteile

Dynamischer Wirkdrucktransmitter (BTD, XTD)
Statischer Wirkdrucktransmitter (BTS, XTS)
LABCONTROL: Komponenten für Luft-Management-Systeme (ELAB)

Zubehör

G2: beidseitig mit Gegenflansch
D2: beidseitig mit Doppellippendichtung (werkseitig aufgebracht)

Konstruktionsmerkmale

Rundes Gehäuse
Rohrstutzen passend für runde Luftleitungen nach EN 1506 oder EN 13180
Rohrstutzen mit Einlegesicke für Dichtung
TVR-FL: Flansche nach EN 12220

Materialien und Oberflächen

Ausführung verzinktes Stahlblech

Gehäuse aus verzinktem Stahlblech
Sensorrohre aus Aluminium

Ausführung Pulverbeschichtung (P1)

Gehäuse aus verzinktem Stahlblech mit Pulverbeschichtung
Sensorrohre aus Aluminium mit Pulverbeschichtung

Ausführung Edelstahl (A2)

Gehäuse aus Edelstahl 1.4301
Sensorrohre aus Aluminium mit Pulverbeschichtung

Normen und Richtlinien

Erfüllt die Hygieneanforderungen nach

EN 16798, Teil 3
VDI 6022, Blatt 1
DIN 1946, Teil 4
Weitere Normen, Richtlinien gemäß Hygienezertifikat

Gehäuse-Leckluftstrom

EN 1751, Klasse C

Instandhaltung

Wartungsfrei, da aufgrund der Konstruktion und der verwendeten Materialien keine Abnutzung erfolgt

Technische Information

VMR mit Anbaugruppe XTS

1: Wirkdrucksensor
2: Messumfomer
3: Gehäuse

Zur Messung des Volumenstroms enthält die Volumenstrommesseinrichtung einen Wirkdrucksensor. Der an diesem Sensor abgreifbare Wirkdruck kann manuell gemessen und ausgewertet oder von einem Messumformer (Wirkdrucktransmitter) in ein elektrisches Signal umgeformt werden.

Nenngrößen	100 – 400 mm
Volumenstrombereich	34 – 6279 m³/h bzw. 10 – 1744 l/s
maximal zulässige Druckdifferenz	1000 Pa
Wirkdruckbereich	ca. 2 Pa – 260 Pa *
Messgenauigkeit	5 – 16 %
Betriebstemperatur	10 – 50 °C

* 260 Pa vom Nennvolumenstrom

Ausschreibungstext

Volumenstrommesseinrichtung in runder Bauform zur Messung von Volumenströmen in RLT-Anlagen, in 7 Nenngrößen. Zur manuellen Bestimmung von Volumenströmen oder zur permanenten Überwachung des Istwertsignals. Inbetriebnahmebereites Gerät, bestehend aus dem Gehäuse mit dem Mittelwert bildenden Differenzdrucksensor. Wirkdrucksensor mit 3 mm Messbohrungen, dadurch unempfindlich gegen Verschmutzung.

Besondere Merkmale

Aufgrund geringer Druckdifferenzen zur dauerhaften Installation geeignet
Hohe Messgenauigkeit der Volumenströme (auch bei Bogenanschluss mit R = 1D)

Materialien und Oberflächen

Ausführung verzinktes Stahlblech

Gehäuse aus verzinktem Stahlblech
Sensorrohre aus Aluminium

P1: Ausführung Pulverbeschichtung (P1)

Gehäuse aus verzinktem Stahlblech, Oberfläche pulverbeschichtet, silber (RAL 7001)
Sensorrohe aus Aluminium mit Pulverbeschichtung

A2: Ausführung Edelstahl (A2)

Gehäuse aus Edelstahl 1.4301
Sensorrohe aus Aluminium mit Pulverbeschichtung

Anschlussausführung

Rohrstutzen mit Einlegesicke für Lippendichtung,
passend für Luftleitungen nach EN 1506 oder EN 13180

FL: Flansch beidseitig nach EN 12220

Technische Daten

Nenngrößen: 100 – 400 mm
Volumenstrombereich: 34 – 6279 m³/h oder 10 – 1744 l/s
Wirkdruckbereich: ca. 2 – 260 Pa
Messgenauigkeit: 5 – 16 %
Betriebstemperatur: 10 – 50 °C
Gehäuse-Leckluftstrom nach EN 1751, Klasse C

Gleichwertigkeitskriterien

Hygiene-Konformitätserklärung nach VDI 6022, Blatt 1 (01/2018), ÖNORM H 6020 (02/2007) und ÖNORM H 6021 (09/2003)
Akustische Daten ermittelt nach ÖNORM EN ISO 5135
Das Prüfprotokoll der werkseitigen Parametrierung, Funktionsprüfung und Justage unter Luft durch Referenzmessung auf regelmäßig validiertem Prüfstand nach DIN EN ISO 9001 wird zur Verfügung gestellt

VMR

–

160

BTD

1 Serie
VMR Volumenstrommesseinrichtung, rund

2 Material
Keine Eintragung: verzinktes Stahlblech
P1 Oberfläche pulverbeschichtet RAL 7001, silbergrau
A2 Edelstahlausführung

3 Flansch
Keine Eintragung: ohne
FL Flansch beidseitig

4 Nenngröße [mm]
100
125
160
200
250
315
400

5 Zubehör
Keine Eintragung: ohne
D2 Lippendichtung beidseitig
G2 Gegenflansch beidseitig

6 Anbauteile (Wirkdrucktransmitter)
Keine Eintragung: ohne
XTD dynamischer Wirkdrucktransmitter, analog, Display
BTD dynamischer Wirkdrucktransmitter, analog, und MP-Bus, Modbus RTU, BACnet MS/TP
XTS statischer Wirkdrucktransmitter, analog, Display
BTS statischer Wirkdrucktransmitter, analog, und MP-Bus, Modbus RTU, BACnet MS/TP

7 Signalspannungsbereich
Nur bei gewähltem Anbauteil erforderlich
Für das Istwertsignal
0 0 – 10 V DC
2 2 – 10 V DC

Bestellbeispiel 1: VMR-P1-FL/315/G2/XTS/0

Material	pulverbeschichtet RAL 7001, silbergrau
Luftleitungsanschluss	Flansch beidseitig
Nenngröße	315 mm
Zubehör	Gegegenflansch beidseitig
Anbauteile (Wirkdrucktransmitter)	statischer Wirkdrucktransmitter mit Display
Istwertsignal	0 – 10 V DC

Bestellbeispiel 2: VMR/160/BTD/2

Luftleitungsanschluss	Rohrstutzen
Nenngröße	160 mm
Zubehör	Gegegenflansch beidseitig
Anbauteile (Wirkdrucktransmitter)	dynamischer Wirkdrucktransmitter mit Busschnittstelle
Istwertsignal	2 – 10 V DC

Downloads

Produktinfos

Produktdatenblatt Serie VMR

VMR_PD_2026_01_22_DE_de Produktdatenblatt 710 KB pdf
Produktdatenblatt Transmitter XTS

XTS_PD_2021_07_08_DE_de Produktdatenblatt 690 KB pdf
Produktdatenblatt Transmitter BTD

BTD_PD_2021_07_13_DE_de Produktdatenblatt 670 KB pdf
Produktdatenblatt Transmitter BTS

BTS_PD_2021_07_13_DE_de Produktdatenblatt 660 KB pdf
Produktdatenblatt Transmitter XTD

XTD_PD_2021_07_08_DE_de Produktdatenblatt 650 KB pdf

Zertifikate

Stellungnahme CE-Kennzeichnung

Sonstiges Zertifikat 130 KB pdf
Zertifikat über statistische Leckageprüfungen

LC_v1_2024_10_DE_de Leckageprüfungen 660 KB pdf
