Modbus Zonenmodul X-AIR-ZMO-MOD
Modbus Zonenmodul X-AIR-ZMO-MOD
Antenne, im Lieferumfang enthalten
Antennenkabel, 50 cm, im Lieferumfang enthalten

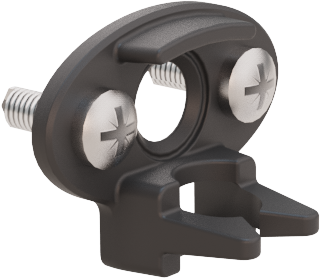

Antennendurchführung, im Lieferumfang enthalten
Optionale Ausstattung und Zubehör:
Anwendung
Das RadioDuct-Lüftungskanalfunksystem dient als kabellose Datenverbindung
Zum Einsatz kommt das System immer dann, wenn die Verlegung eines Buskabels zur Verbindung nicht möglich oder schwierig umsetzbar ist. Besonders bei der Sanierung und bei Nachrüstungen hat die Verbindungsvariante im Vergleich zur konventionellen BUS-Verkabelung Vorteile.
Je nach Ausprägung des Kanalsystems kann die Reichweite der Funkstrecke variieren. Bei Verwendung von mehreren RadioDuct-Modulen im Kanalsystem wird die Funkverbindung über die im Modul integrierte, selbstlernende Mesh-Funktion und das Frequency-Hopping laufend optimiert. Dadurch wird der funktechnisch beste Weg durchs Luftkanalsystem für die zu übertragenden Datenpackete gefunden. Für größere Strecken und verzweigte Kanalsysteme stehen Mesh-Repeater zu Verfügung, die die Funksignale aufnehmen, verstärken und weiterleiten.
Besondere Merkmale
Bauteile und Eigenschaften
Ergänzende Produkte
Konstruktionsmerkmale
Materialien und Oberflächen
Hinweis: Weitere Einbaubeispiele in der Montage- und Betriebsanleitung
Das Funksystem RadioDuct dient zur Ankopplung von X-AIRCONTROL Zonenmodulen an den X-AIRCONTROL Zonenmaster über eine Funkstrecke durch den Lüftungskanal.
Dabei können die X-AIR Zonenmodule wie in Abb. oben jeweils mit einem RadioDuct-Modul ausgestattet sein und ihre Daten zum X-AIR Zonenmaster senden. Ebenfalls ist die klassische Verbindung der X-AIRCONTROL Zonenmodule in der Zone durch ein Kabel möglich. In diesem Fall werden über das erste Zonenmodul die Daten zum X-AIRCONTROL Zonenmaster über Funk gesendet (Abb. unten).
Das RadioDuct-System nutzt jeden weiteren Teilnehmer im RadioDuct-Netzwerk, um die Daten an ihren Bestimmungsort zu bringen. Im Gegensatz zu normalen Netzwerken ist es hier sogar von Vorteil, viele Teilnehmer im System verteilt zu haben. Denn jeder Teilnehmer im RadioDuct-Netzwerk leitet die Datenpakete der anderen Teilnehmer zum Bestimmungsort weiter. Das System sucht sich selbständig den besten Weg zum gewünschten Empfänger. Solche Netzwerke sind als Mesh-Netzwerke bekannt. Des Weiteren wird die benötigte Funkleistung an die Übertragungstrecke angepasst. Die Funkleistung kann maximal einen Wert von 100 mW annehmen, so dass die Anforderungen der geltenden Funkstandards für das 2,4-GHz-Band erfüllt werden. Um etwaigen Störungen im Frequenzband entgegenzuwirken, unterstützt das RadioDuct-Modul automatisches Frequency-Hopping. Dadurch wird durchgehend der jeweilige Funkkanal mit den geringsten Störungen ausgewählt.
Die Verbindung zwischen den RadioDuct-Slaves und dem RadioDuct-Master erfolgt über ein Service-Tool und einem darin abgebildeten einfachen Kopplungsprozess. Die Verbindung und der Datenaustausch erfolgen über einen verschlüsselten Funkkanal mit 128-Bit-AES-Technik. Dies bietet hohe Datensicherheit und erfüllt die Anforderungen der Datenschutzstandards.
Ausschreibungstext
RadioDuct-System zur Datenverbindung von X-AIRCONTROL Zonenmodulen mit dem X-AIRCONTROL Zonenmaster über eine Funkstrecke im Lüftungskanal.
Einsatzbereich
Betriebsmodi
Das RadioDuct-Modul unterstützt 3 Betriebsmodi, die über die Software eingestellt werden können.
Einbau und Montage
Elektrischer Anschluss
Versorgungsspannung
Systemanbindung
Parametrierung
Besondere Merkmale
Auslieferungszustand
| FAM | – | X-AIR | / | D32-RD |
| | | | | | | ||
| 1 | 2 | 3 |
| Serie | FAM |
| Variante | X-AIRCONTROL |
| Erweiterungsmodul | RadioDuct |
Anwendung RadioDuct-Modul am X-AIRCONTROL Zonenmaster
Anwendung
Das am X-AIRCONTROL Zonenmaster angeschlossene RadioDuct-Modul dient auch als Master für das aufzubauende RadioDuct-Mesh-Netzwerk. Der RadioDuct-Master koordiniert den Netzwerkaufbau und empfängt alle Daten aus dem Feld von den Zonenmodulen mit RadioDuct-Modul und überträgt diese weiter an den zugehörigen X-AIRCONTROL Zonenmaster.
Zudem kann das RadioDuct-System dazu verwendet werden, 2 X-AIRCONTROL Zonenmodule über eine Funkstrecke miteinander zu verbinden. Hierzu muss ebenfalls eine der beiden RadioDuct-Module als Master fungieren, vorzugsweise das Modul, das in der Buslinie am nächsten zum X-AIR Zonenmaster lokalisiert ist (Darstellung 2 auf Seite 3).
Funktionen
LED-Funktionsanzeige
Das RadioDuct-Modul enthält 3 LEDs in den Farben rot, gelb und grün, die den Verbindungs- und Übertragungsstatus anzeigen. Weitere Informationen hierzu befinden sich in der Betriebs- und Montageanleitung.
Anwendung RadioDuct-Modul am X-AIRCONTROL Zonenmodul
Anwendung
Das am X-AIRCONTROL Zonenmodul angeschlossene RadioDuct-Modul befindet sich in der Funkzone. Es integriert sich in ein vom RadioDuct-Master aufgespanntes RadioDuct-Netzewerk. Dazu müssen die RadioDuct-Zonemodule den Netzwerknamen und den Netzwerkschlüssel des RadioDuct-Masters kennen. Netzwerkname und Netwerkschlüssel werden über einen einfachen Kopplungsprozess mit Hilfe der Konfigurationssoftware mitgeteilt.
Funktionen
LED-Funktionsanzeigen
Das RadioDuct-Modul enthält 3 LEDs in den Farben rot, gelb und grün, die den Verbindungs- und Übertragungsstatus anzeigen. Weitere Informationen hierzu befinden sich in der Betriebs- und Montageanleitung.
Anwendung RadioDuct-Modul als Repeater
Anwendung
Als Repeater wird das RadioDuct-Modul in das Lüftungskanalsystem integriert, um längere Strecken und funkunterversorgte Teile des Kanalsystems in das RadioDuct-Netzwerk mit einbringen zu können.
Funktionen
LED-Funktionsanzeigen
Das RadioDuct-Modul enthält 3 LEDs in den Farben rot, gelb und grün, die den Verbindungs- und Übertragungsstatus anzeigen. Weitere Informationen hierzu befinden sich in der Betriebs- und Montageanleitung.
Versorgungspannung | 24 V AC oder DC |
Anschlussleistung | 8 VA |
Funkfrequenz | 2,4 Ghz |
maximale Funkleistung | 100 mW |
Verschlüsselung | 128 Bit AES |
Anschlussleitung X-AIR an RadioDuct | RJ12-Steckverbinder (6P6C) |
Schutzklasse | III (Schutzkleinspannung) |
Betriebstemperatur | 10 – 50 °C |
Schutzgrad | IP20 |
CE-Konformität |
|
Gewicht | 500 g |
Abmessungen | 130 × 130 × 60 mm |
Hinweis: weitere technische Daten in der Montage- und Betriebsanleitung
