FK2-EU

FK2-EU mit Schmelzlot für 72 °C oder 95 °C

CE-konform gemäß europäischen Vorschriften

Optional mit TROXNETCOM

ATEX-Zertifizierung

Geprüft nach VDI 6022

Online erhältlich - jetzt konfigurieren

FK2-EU

Für vielfältige Anwendungsfälle

Nenngrößen 200 × 100 – 1500 × 800 mm in 1-mm-Schritten bestellbar
Geringe Druckdifferenz und Schallleistung
Optional als Ex-geschützte Ausführung (ATEX)
Optional als Überströmöffnungsverschluss
Optional als Überströmklappe
Optional aus Edelstahl oder mit Beschichtung für erhöhte Anforderungen an den Korrosionsschutz
Optional mit thermischer Dämmung zur Verhinderung von Kondensat
Integration in die Gebäudeleittechnik mit TROXNETCOM
Universelle Einbaumöglichkeiten

Optionale Ausstattung und Zubehör

Elektrischer Antrieb 24 V/230 V
Auslösetemperatur 72/95 °C

Ergänzende Produkte

Rauchauslöseeinrichtungen

Initialisiere Bestellschlüssel

Allgemeine Informationen

Anwendung

TROX-Brandschutzklappen mit CE-Kennzeichen und Leistungserklärung, zur Absperrung von Luftleitungen zwischen 2 Brandabschnitten durch automatisiertes Schließen im Brandfall
Verhinderung der Brandausbreitung und der Übertragung von Rauch durch Luftleitungen in angrenzende Brandabschnitte

Besondere Merkmale

Leistungserklärung nach europäischer Bauproduktenverordnung

Klassifizierung nach EN 13501-3, bis EI 240 (v_e, h_o, i ↔ o) S

Entspricht der europäischen Produktnorm EN 15650

Brandschutztechnisch geprüft nach EN 1366-2 (300 Pa und 500 Pa Unterdruck)

Zertifizierter Nasseinbau mit reduzierten Abständen von 40 mm zu tragenden Bauteilen bzw. 60 mm zwischen 2 Brandschutzklappen (Flansch an Flansch)

Umlaufende Spaltmaße im Nasseinbau mit Mörtel bis zu 225 mm zulässig

2 Inspektionsöffnungen mit Bajonettverschluss zur Einhandbedienung

Hygienische Anforderungen gemäß VDI 6022-1, VDI 3803-1, DIN 1946-4, DIN EN 13779 sowie der Ö-Norm H 6020 und H 6021 und der SWKI werden erfüllt

Korrosionsschutz nach EN 15650 in Verbindung mit EN 60068-2-52 nachgewiesen

Leckluftstrom bei geschlossenem Klappenblatt nach EN 1751, Klasse 2

Gehäuse-Leckluftstrom nach EN 1751, Klasse C; (B + H) ≤ 700, Klasse B

Geringe Druckdifferenzen und Schallleistungspegel

Beliebige Luftrichtung

Integration in die Gebäudeleittechnik mit dem internationalen Standard-Brandschutzklappensystem nach IEC 62026-2 mit AS-Interface ist möglich

Klassifikation

Leistungsklasse bis EN 13501-3, bis EI 240 (v_e, h_o, i ↔ o) S

Nenngrößen

B × H: 200 × 100 – 1500 × 800 mm (Zwischengrößen in 1-mm-Schritten bestellbar)

L: 305 mm oder 500 mm

Varianten

Mit Schmelzlot

Mit Schmelzlot für Ex-Bereiche

Mit Federrücklaufantrieb

Mit Federrücklaufantrieb für Ex-Bereiche

Mit Federrücklaufantrieb und Rauchauslöseeinrichtung

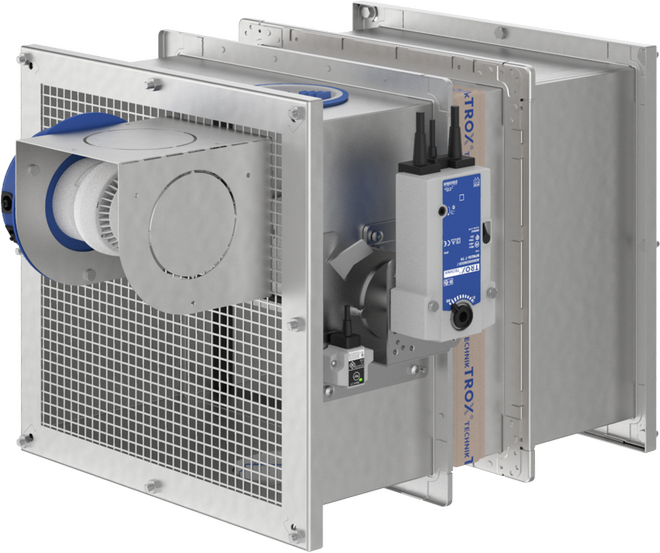

Mit beidseitigem Abschlussgitter als Überströmöffnungsverschluss

Mit Federrücklaufantrieb, Rauchauslöseeinrichtung und beidseitigem Abschlussgitter als Überströmklappe gemäß allgemeiner Bauartgenehmigung Z-6.50-2540

Für Deutschland gilt:

Sollen Brandschutzklappen mit rein mechanischem Absperrelement als Überströmöffnungsverschluss verwendet werden, sind die landesbaurechtlichen Vorschriften zu beachten. In der Regel ist die Verwendung solcher Überströmöffnungsverschlüsse auf Druckbelüftungsanlagen begrenzt.

Bauteile und Eigenschaften

Auslösetemperatur 72 °C oder 95 °C (für Warmluftheizungen)

Einhandbedienung

Explosionsgeschützte Ausführungen für die Zonen 1, 2, 21, 22

Anbauteile

Endschalter zur Klappenstellungsanzeige

Federrücklaufantrieb mit 24 V AC/DC oder 230 V AC Versorgungsspannung

Endschalter zur Klappenstellungsanzeige für Ex-geschützte Bereiche

Federrücklaufantrieb mit 24 – 230 V Versorgungsspannung für Ex-geschützte Bereiche

Netzwerkmodul zur Integration in AS-i- oder LON-Netzwerken

Federrücklaufantrieb und vorverdrahtete Rauchauslöseeinrichtung mit 230 V AC, 50/60 Hz oder 24 V DC Versorgungsspannung

Alle Anbauteile auch nachrüstbar

Zubehör

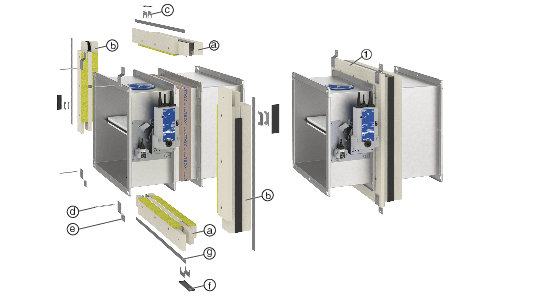

Einbausatz ES für Trockeneinbau in Leichtbauwände, Brandwände, Sicherheitstrennwände und Strahlenschutzwände mit Metallständer oder Stahlunterkonstruktionen und beidseitiger Beplankung

Einbausatz ES für Trockeneinbau in Holzständer-/Holzfachwerk- sowie Vollholz- und Brettsperrholzwände

Einbausatz ES für Trockeneinbau in Schachtwände mit Metallständer oder Stahlunterkonstruktion sowie Schachtwände ohne Metallständer

Einbausatz ES für Trockeneinbau in Holzbalken- und Vollholzdecken

Einbausatz E3 für den Trockeneinbau in Massivwände in einen vorhandenen Einbaurahmen E1/E2 der FK-K90 oder FK-EU

Einbausatz EW für den Trockeneinbau in Massivwände mit Einbaurahmen

Einbausatz GM für nichttragende Massivwände mit gleitendem Deckenanschluss

Einbausatz WA für Trockeneinbau an massiven Wänden und Decken

Einbausatz WE für Trockeneinbau entfernt von massiven Wänden und Decken sowie entfernt von beidseitig bekleideten Leichtbauwänden mit Metallständer

Einbausatz GL für Trockeneinbau in Leichtbauwände mit Metallständerwerk und beidseitiger Beplankung und gleitendem Deckenanschluss

Abschlussgitter

Elastische Stutzen

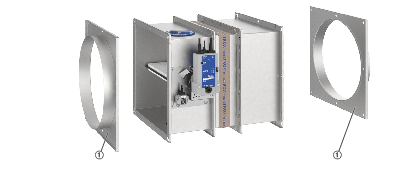

Runde Anschlussstutzen

Profilanschlussrahmen

Ergänzende Produkte

Rauchauslöseeinrichtung RM‑O‑3‑D

Rauchauslöseeinrichtung mit Luftstromüberwachung RM‑O‑VS‑D

Konstruktionsmerkmale

Rechteckige oder quadratische Bauform, formstabiler Rahmen, beidseitig mit gelochtem Flansch

Geeignet zum Anbau von Luftleitungen, Abschlussgittern, Anschlussstutzen, elastischen Stutzen oder Profilanschlussrahmen

Auslöseeinrichtung von außen zugänglich und prüfbar

2 Revisionsöffnungen Ø110 mm, werkzeuglos zu öffnen

Fernbetätigung mit Federrücklaufantrieb

Normen und Richtlinien

Bauproduktenverordnung

EN 15650 Lüftung von Gebäuden – Brandschutzklappen

EN 1366-2 Feuerwiderstandsprüfungen für Installationen – Brandschutzklappen

EN 13501-3 Klassifizierung von Bauprodukten und Bauarten

EN 1751 Lüftung von Gebäuden – Geräte des Luftverteilungssystems

2006/42/EG – Maschinenrichtlinie

Lieferumfang

Wenn Anbauteile und Zubehöre werkseitig mit den Brandschutzklappen geliefert werden, sind sie bereits im Bestellschlüssel berücksichtigt. Einbausituationen können ergänzende Materialien zur Montage und Befestigung erfordern, wie Mörtel, Schrauben, Mineralwolle usw., um einen fachgerechten Einbau sicherzustellen. Solche Materialien sind nicht im Lieferumfang enthalten, es sei denn, dass diese ausdrücklich als Lieferumfang beschrieben sind. Die Auswahl ergänzender Anbauteile oder Zubehöre sowie die Bestimmung und Bereitstellung von Materialien zur Montage und Befestigung liegt in der Verantwortung der am Bau beteiligten und ist unter Berücksichtigung der gewünschten Klassifizierung vorzunehmen.

Instandhaltung

Auf Veranlassung des Eigentümers der Lüftungsanlage muss die Überprüfung der Funktion der Brandschutzklappe unter Berücksichtigung der Grundmaßnahmen zur Instandhaltung nach EN 13306 in Verbindung mit DIN 31051 mindestens in halbjährlichem Abstand erfolgen. Ergeben 2 im Abstand von 6 Monaten aufeinanderfolgende Prüfungen keine Funktionsmängel, so braucht die Brandschutzklappe nur in jährlichem Abstand überprüft zu werden

Allgemein genügt ein Schließen und Wiederöffnen, bei Federrücklaufantrieb auch fernbetätigt

Brandschutzklappen sind in die regelmäßige Reinigung der raumlufttechnischen Anlage miteinzubeziehen

Hinweise zur Funktionsprüfung, Inspektion und Instandhaltung enthält die Montage- und Betriebsanleitung

Technische Daten

Nenngrößen: 200 × 100 – 1500 × 800 mm

Gehäuselängen: 305 und 500 mm

Volumenstrombereich: bis 14400 l/s / bis 51840 m³/h

Differenzdruckbereich: bis 2000 Pa

Temperaturbereich: -20 – 50 °C

Anströmgeschwindigkeit*: Standardausführung ≤ 8 m/s, Ausführung mit Federrücklaufantrieb ≤ 12 m/s, Ausführung mit Ex-Antrieb ExMax/RedMax-15-BF TR ≤ 10 m/s

* Angaben gelten für gleichmäßige An- und Abströmungen der Brandschutzklappen

Unzulässige Verwendung:

In Ex-Bereichen ohne dafür zugelassene Anbauteile

Als Entrauchungsklappe

Im Freien ohne ausreichenden Schutz gegen Witterungseinflüsse

In Atmosphären, die planmäßig oder außerplanmäßig aufgrund chemischer Reaktionen eine schädigende und/oder Korrosion verursachende Wirkung auf die Brandschutzklappe ausüben

Für Deutschland gilt:

Keine Verwendung in Abluftanlagen von gewerblichen Küchen

Verwendung als Überstömklappe nur gemäß Allgemeiner Bauartgenehmigung Z-6.50-2540

Keine Verwendung im Mischschott

Für die Verwendung von Überströmöffnungsverschlüssen können bauaufsichtliche Genehmigungen erforderlich sein. Dies ist bauseitig zu prüfen und zu beantragen

Schwer entflammbare, nicht abtropfende Baustoffe (Elastomerschäume) müssen mindestens der Baustoffklasse C - s2, d0 gemäß den Vorgaben der M‑VV TB (seit 2019/01) entsprechen. Die gültigen landesbaurechtlichen Vorschriften sind zu beachten

Technische Information

Funktion, Technische Daten, Schnellauslegung, Bestellschlüssel

Funktionsbeschreibung   Nenngrößen

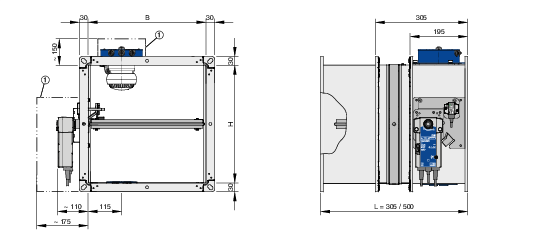

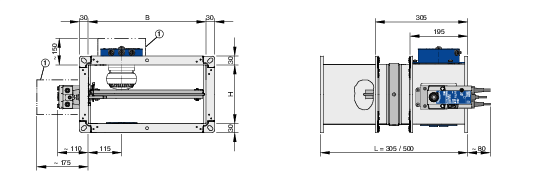

¹⁾Anordnung des Federrücklaufantriebs:

[A] = waagerecht angeordnet

[B] = senkrecht angeordnet

Brandschutzklappen schließen im Brandfall automatisch und verhindern so die Ausbreitung des Brandes und die Übertragung von Rauch durch Luftleitungen in angrenzende Brandabschnitte. Im Brandfall erfolgt die Auslösung durch Schmelzlot, jeweils mit 72 °C oder 95 °C (für die Verwendung in Warmluftheizungen) Auslösetemperatur. Die Auslöseeinrichtung ist von außen zugänglich und prüfbar.

Mit einem oder 2 Endschaltern, als optionales Anbauteil, ist die Stellungsanzeige möglich.

Nenngrößen	200 × 100 – 1500 × 800 mm ⁴
Gehäuselängen	305 und 500 mm
Volumenstrombereich	bis 14400 l/s / bis 51840 m³/h
Differenzdruckbereich	bis 2000 Pa
Temperaturbereich ^{1, 3}	-20 – 50 °C
Auslösetemperatur	72 °C oder 95 °C (für Warmluftheizungen)
Anströmgeschwindigkeit ²	Standardausführung ≤ 8 m/s, Ausführung mit Federrücklaufantrieb ≤ 12 m/s, Ausführung mit Ex-Antrieb ExMax/RedMax-15-BF TR ≤ 10 m/s

¹ Temperaturangaben können durch Anbauteile eingeschränkt sein. Abweichende Verwendungen auf Anfrage.
² Angaben gelten für gleichmäßige An- und Abströmungen der Brandschutzklappen.
³ Betrieb nicht kondensierend bzw. ohne Feuchteeintrag über die Außenluftansaugung.
⁴ Klappenblatt mit Lippendichtung bei Größen 1 und 2, Klappenblatt mit Anschlagdichtung bei Größe 3.

Freie Querschnitte und Zeta-Werte, Breite 200 – 800 mm

H	(1)	B
H	(1)	200	250	300	350	400	450	500	550	600	650	700	750	800
100	A [m²]	0,013	0,016	0,020	0,023	0,027	0,030	0,034	0,037	0,041	0,044	0,048	0,051	0,055
100	ζ	1,05	0,96	0,88	0,83	0,78	0,75	0,71	0,69	0,66	0,64	0,62	0,61	0,59
125	A [m²]	0,0175	0,0222	0,027	0,0317	0,0365	0,0412	0,046	0,0507	0,0555	0,0602	0,065	0,0697	0,0745
125	ζ	0,93	0,85	0,78	0,73	0,69	0,66	0,63	0,61	0,59	0,57	0,55	0,54	0,52
150	A [m²]	0,0221	0,0281	0,0341	0,0401	0,0461	0,0521	0,0581	0,0641	0,0701	0,0761	0,0821	0,0881	0,0941
150	ζ	0,85	0,77	0,71	0,67	0,63	0,60	0,58	0,55	0,54	0,52	0,50	0,49	0,48
160	A [m²]	0,024	0,030	0,037	0,043	0,05	0,056	0,063	0,069	0,076	0,082	0,089	0,095	0,102
160	ζ	0,66	0,60	0,55	0,52	0,49	0,47	0,45	0,43	0,41	0,40	0,39	0,38	0,37
200	A [m²]	0,031	0,040	0,048	0,057	0,065	0,074	0,082	0,091	0,099	0,108	0,116	0,125	0,133
200	ζ	0,74	0,67	0,62	0,58	0,55	0,52	0,50	0,48	0,47	0,45	0,44	0,43	0,41
250	A [m²]	0,0397	0,0507	0,0617	0,0727	0,0837	0,0947	0,1057	0,1167	0,1277	0,1387	0,1497	0,1607	0,1717
250	ζ	0,67	0,61	0,56	0,53	0,50	0,47	0,45	0,44	0,42	0,41	0,40	0,38	0,37
300	A [m²]	0,0489	0,0624	0,0759	0,0894	0,1029	0,1164	0,1299	0,1434	0,1569	0,1704	0,1839	0,1974	0,2109
300	ζ	0,62	0,56	0,52	0,49	0,46	0,44	0,42	0,40	0,39	0,38	0,36	0,35	0,34
350	A [m²]	0,0581	0,0741	0,0901	0,1061	0,1221	0,1381	0,1541	0,1701	0,1861	0,2021	0,2181	0,2341	0,2501
350	ζ	0,58	0,52	0,48	0,45	0,43	0,41	0,39	0,38	0,36	0,35	0,34	0,33	0,32
400	A [m²]	0,0673	0,0858	0,1043	0,1228	0,1413	0,1598	0,1783	0,1968	0,2153	0,2338	0,2523	0,2708	0,2893
400	ζ	0,54	0,49	0,46	0,43	0,40	0,39	0,37	0,35	0,34	0,33	0,32	0,31	0,30
450	A [m²]	0,0765	0,0975	0,1185	0,1395	0,1605	0,1815	0,2025	0,2235	0,2445	0,2355	0,2548	0,2741	0,2934
450	ζ	0,57	0,51	0,47	0,43	0,41	0,39	0,37	0,35	0,34	0,33	0,32	0,31	0,30
500	A [m²]	0,0857	0,1092	0,1327	0,1562	0,1797	0,2032	0,2267	0,2502	0,2737	0,266	0,2878	0,3096	0,3314
500	ζ	0,54	0,48	0,44	0,41	0,39	0,37	0,35	0,34	0,33	0,31	0,30	0,30	0,29
550	A [m²]			0,1264	0,1507	0,175	0,1993	0,2236	0,2479	0,2722	0,2965	0,3208	0,3451	0,3694
550	ζ			0,42	0,40	0,37	0,35	0,34	0,32	0,31	0,30	0,29	0,28	0,28
600	A [m²]			0,1394	0,1662	0,193	0,2198	0,2466	0,2734	0,3002	0,327	0,3538	0,3806	0,4074
600	ζ			0,41	0,38	0,36	0,34	0,32	0,31	0,30	0,29	0,28	0,27	0,27
650	A [m²]			0,1524	0,1817	0,211	0,2403	0,2696	0,2989	0,3282	0,3575	0,3868	0,4161	0,4454
650	ζ			0,39	0,37	0,35	0,33	0,31	0,30	0,29	0,28	0,27	0,26	0,26
700	A [m²]			0,1654	0,1972	0,229	0,2608	0,2926	0,3244	0,3562	0,388	0,4198	0,4516	0,4834
700	ζ			0,38	0,35	0,33	0,32	0,30	0,29	0,28	0,27	0,26	0,25	0,25
750	A [m²]			0,1784	0,2127	0,247	0,2813	0,3156	0,3499	0,3842	0,4185	0,4528	0,4871	0,5214
750	ζ			0,37	0,34	0,32	0,31	0,29	0,28	0,27	0,26	0,25	0,25	0,24
800	A [m²]			0,1914	0,2282	0,265	0,3018	0,3386	0,3754	0,4122	0,449	0,4858	0,5226	0,5594
800	ζ			0,36	0,33	0,32	0,30	0,29	0,27	0,26	0,26	0,25	0,24	0,23

(1) Parameter

Freie Querschnitte und Zeta-Werte, Breite 850 – 1500 mm

H	Parameter	B
H	Parameter	900	1000	1100	1200	1300	1400	1500
200	A [m²]	0,117	0,1665	0,1442	0,1578	0,1714	0,185	0,1986
200	ζ	0,44	0,42	0,40	0,39	0,38	0,36	0,35
250	A [m²]	0,16	0,2157	0,1972	0,2158	0,2344	0,253	0,2716
250	ζ	0,39	0,37	0,35	0,34	0,33	0,32	0,31
300	A [m²]	0,203	0,2649	0,2502	0,2738	0,2974	0,321	0,3446
300	ζ	0,35	0,34	0,32	0,31	0,30	0,29	0,28
350	A [m²]	0,246	0,2746	0,3032	0,3318	0,3604	0,389	0,4176
350	ζ	0,32	0,31	0,30	0,29	0,28	0,27	0,26
400	A [m²]	0,289	0,3226	0,3562	0,3898	0,4234	0,457	0,4906
400	ζ	0,30	0,29	0,28	0,27	0,26	0,25	0,25
450	A [m²]	0,332	0,3706	0,4092	0,4478	0,4864	0,525	0,5636
450	ζ	0,29	0,28	0,26	0,26	0,25	0,24	0,23
500	A [m²]	0,375	0,4186	0,4622	0,5058	0,5494	0,593	0,6366
500	ζ	0,27	0,26	0,25	0,24	0,24	0,23	0,22
550	A [m²]	0,418	0,4666	0,5152	0,5638	0,6124	0,661	0,7096
550	ζ	0,26	0,25	0,24	0,23	0,23	0,22	0,21
600	A [m²]	0,461	0,5146	0,5682	0,6218	0,6754	0,729	0,7826
600	ζ	0,25	0,24	0,23	0,22	0,22	0,21	0,20
650	A [m²]	0,504	0,5626	0,6212	0,6798	0,7384	0,797	0,8556
650	ζ	0,24	0,23	0,22	0,22	0,21	0,20	0,20
700	A [m²]	0,547	0,6106	0,6742	0,7378	0,8014	0,865	0,9286
700	ζ	0,24	0,23	0,22	0,21	0,20	0,20	0,19
750	A [m²]	0,59	0,6586	0,7272	0,7958	0,8644	0,933	1,0016
750	ζ	0,23	0,22	0,21	0,20	0,20	0,19	0,19
800	A [m²]	0,633	0,7066	0,7802	0,8538	0,9274	1,01	1,0746
800	ζ	0,22	0,21	0,20	0,20	0,19	0,19	0,18

Die Schnellauslegung gibt einen guten Überblick über die möglichen Volumenströme bei bestimmten Schallleistungen und unter Berücksichtigung einer Druckdifferenz bis 35 Pa. Ungefähre Zwischenwerte können interpoliert werden. Zu exakten Zwischenwerten führt die Auslegung mit unserem Auslegungsprogramm Easy Product Finder. Diesen finden Sie auf unser Website unter:
www.trox.de/mytrox/auslegungsprogramm-easy-poduct-finder-182e16348fac3d33

Volumenstrom q_v in [m³/h] bei Druckdifferenz Δp_st < 35 Pa
200 – 650 mm

H	L_WA [dB(A)]	B
H	L_WA [dB(A)]	200	250	300	350	400	450	500	550	600	650
100	35	390	484	577	668	759	849	938	1027	1116	1205
125	35	507	627	745	862	978	1093	1208	1322	1435	1548
150	35	619	764	907	1048	1188	1326	1464	1601	1737	1873
160	35	728	897	1063	1227	1390	1550	1710	1869	2027	2185
200	35	835	1028	1216	1402	1586	1769	1950	2130	2309	2487
250	35	1026	1264	1496	1725	1951	2174	2396	2616	2835	3053
300	35	1232	1512	1786	2056	2321	2584	2844	3103	3360	3615
350	35	1434	1757	2071	2379	2683	2984	3281	3577	3870	4161
400	35	1634	1997	2351	2698	3039	3377	3710	4041	4369	4696
450	35	1474	1856	2225	2585	2938	3286	3629	3969	4305	4640
500	35	1647	2071	2480	2878	3269	3652	4031	4406	4778	5146
550	35			2733	3169	3595	4015	4429	4838	5243	5645
600	35			2983	3456	3919	4374	4823	5266	5704	6139
650	35			3232	3742	4241	4730	5213	5689	6160	6627
700	35			3479	4026	4560	5084	5600	6109	6613	7112
750	35			3725	4308	4877	5435	5984	6526	7062	7592
800	35			3970	4589	5193	5784	6367	6941	7508	8070

Volumenstrom q_v in [m³/h] bei Druckdifferenz Δp_st< 35 Pa
700 – 1500 mm

H	L_WA [dB(A)]	B
H	L_WA [dB(A)]	700	750	800	900	1000	1100	1200	1300	1400	1500
100	35	1293	1380	1468
125	35	1660	1772	1883
150	35	2008	2142	2276
160	35	2341	2497	2653
200	35	2664	2841	3017	2633	2915	3196	3476	3754	4031	4308
250	35	3270	3486	3701	3422	3785	4147	4506	4864	5221	5576
300	35	3869	4122	4374	4172	4611	5048	5482	5915	6345	6774
350	35	4451	4739	5027	4895	5406	5914	6419	6922	7423	7922
400	35	5020	5343	5664	5597	6177	6753	7327	7897	8465	9031
450	35	4972	5302	5630	6282	6929	7572	8211	8847	9480	10110
500	35	5512	5875	6237	6955	7667	8374	9077	9776	10471	11164
550	35	6044	6440	6834	7616	8392	9162	9926	10687	11444	12198
600	35	6570	6998	7424	8269	9107	9938	10763	11584	12401	13214
650	35	7091	7551	8008	8914	9813	10704	11589	12469	13344	14216
700	35	7606	8098	8585	9553	10511	11461	12405	13343	14276	15204
750	35	8118	8640	9158	10186	11203	12211	13213	14208	15197	16181
800	35	8626	9178	9727	10813	11889	12955	14013	15064	16109	17149

Volumenstrom q_v in [m³/h] bei Druckdifferenz Δp_st < 35 Pa
200 – 650 mm

H	L_WA [dB(A)]	B
H	L_WA [dB(A)]	200	250	300	350	400	450	500	550	600	650
100	45	525	690	841	975	1107	1239	1369	1499	1629	1758
125	45	710	870	1088	1258	1427	1595	1762	1928	2094	2258
150	45	880	1115	1323	1529	1733	1935	2136	2336	2534	2732
160	45	1063	1309	1552	1791	2028	2262	2496	2727	2958	3188
200	45	1219	1499	1775	2046	2314	2580	2845	3107	3368	3628
250	45	1498	1844	2183	2517	2846	3173	3496	3818	4137	4455
300	45	1797	2207	2607	2999	3387	3770	4150	4527	4902	5274
350	45	2092	2563	3022	3472	3915	4354	4788	5218	5646	6071
400	45	2384	2915	3431	3937	4435	4927	5413	5896	6375	6851
450	45	2151	2709	3247	3772	4287	4794	5295	5790	6282	6769
500	45	2404	3022	3619	4200	4769	5329	5882	6429	6971	7508
550	45			3987	4623	5246	5858	6462	7059	7650	8237
600	45			4353	5043	5718	6382	7036	7683	8322	8957
650	45			4715	5460	6187	6902	7605	8300	8988	9669
700	45			5076	5874	6653	7418	8170	8913	9648	10376
750	45			5435	6286	7116	7930	8731	9522	10303	11077
800	45			5792	6695	7576	8440	9289	10127	10954	11774

Volumenstrom q_v in [m³/h] bei Druckdifferenz Δp_st < 35 Pa
700 – 1500 mm

H	L_WA [dB(A)]	B
H	L_WA [dB(A)]	700	750	800	900	1000	1100	1200	1300	1400	1500
100	45	1886	2014	2142
125	45	2422	2585	2748
150	45	2929	3126	3322
160	45	3416	3644	3871
200	45	3887	4145	4402	3842	4254	4663	5071	5477	5882	6285
250	45	4771	5086	5400	4993	5523	6050	6575	7097	7617	8136
300	45	5645	6014	6382	6088	6728	7365	7999	8630	9258	9884
350	45	6494	6915	7334	7142	7888	8629	9366	10100	10830	11558
400	45	7324	7795	8264	8166	9012	9853	10690	11522	12351	13177
450	45	7254	7735	8214	9166	10110	11048	11980	12908	13831	14751
500	45	8042	8572	9100	10147	11186	12217	13243	14263	15278	16289
550	45	8818	9397	9971	11113	12244	13367	14483	15593	16697	17797
600	45	9586	10211	10832	12065	13287	14499	15704	16902	18093	19280
650	45	10345	11016	11683	13006	14317	15617	16908	18192	19470	20741
700	45	11098	11814	12526	13938	15336	16722	18099	19467	20828	22183
750	45	11844	12606	13362	14861	16345	17816	19277	20729	22172	23609
800	45	12586	13391	14191	15777	17346	18901	20444	21978	23503	25020

Auslegungsbeispiel

Gegeben Schnellauslegung
Volumenstrom: 3350 m³/h FK2-EU/400×300×500
Maximale Breite: 300 mm
Schallleistung: 45 dB(A)

Brandschutzklappe entsprechend der europäischen Produktnorm DIN EN 15650 in quadratischer oder rechteckiger Bauform mit 2 großen, werkzeuglos bedienbaren Inspektionsöffnungen. Brandschutztechnisch geprüft nach DIN EN 1366-2 (300 Pa und 500 Pa Unterdruck), mit CE-Kennzeichnung. Der Brandschutzklappenhersteller führt mit seiner Leistungserklärung (DoP) den Nachweis der jeweiligen Einbaubedingungen, wie z. B. in, an und entfernt von Wänden bzw. Decken, mit den wesentlichen Merkmalen wie Baugröße, Tragkonstruktion, Bauart und Einbauart und den jeweiligen zugehörigen Leistungsklassen nach Klassifizierungsnorm DIN EN 13501-3. Die funktionsfertige Einheit enthält eine Auslöseeinrichtung und ein austauschbares, feuerbeständiges Klappenblatt, das verwendungsabhängig horizontal und vertikal angeordnet werden kann. Verwendungsbedingt klassifiziert von: EI 30 (v_e, h_o i ↔ o) S bis EI 240 (v_e, h_o i ↔ o) S

Geeignet zum:

Nasseinbau

In Massivwände, Wände aus Gipswandbauplatten, Leichtbauwände, Brandwände, Sicherheitstrennwände und Strahlenschutzwände

In Massivwände mit teilweiser Ausmörtelung

Mit Einbausatz für gleitenden Deckenanschluss in Massivwänden

In Schachtwände mit Metallständer oder Stahlunterkonstruktionen

In Holzständer- und Holzfachwerkwände sowie Vollholz- und Brettsperrholzwände

In und auf Massivdecken und in Kombination mit Holzbalken-, Vollholz- und Moduldecken (System Cadolto)

In Vollholz-, Holzbalken- und hitorischen Holzbalkendecken

Mehrfachbelegung bis 4,8 m² Gesamtbrandschutzklappenfläche in massive Wände und Decken, Leichtbauwände sowie Holzständer- und Holzfachwerkwände

Kombinierter Einbau mit FKRS-EU und FKR-EU in massive Wände und Decken, Leichtbauwände, Schachtwände sowie Holzständer- und Holzfachwerkwände bis 1,2 m² Gesamtbrandschutzklappenfläche

In Leichtbauwände, Brandwände, Sicherheitstrennwände und Strahlenschutzwände mit Metallständer oder Stahlunterkonstruktionen

4-fach-Anordnung bis 4,8 m² Gesamtbrandschutzklappenfläche mit gemeinsamen Luftkanal in Massivwände, Leichtbauwände sowie Holzständer- und Holzfachwerkwände

Nasseinbau in Betonsockel auf Massivdecken, auch kombiniert mit FKRS-EU und FKR-EU sowie Mehrfachbelegung bis 4,8 m² Gesamtbrandschutzklappenfläche

In Hohlstein-, Hohlkammer-, Rippen- sowie Verbunddecken

Trockeneinbau

In Leichtbauwände, Brandwände, Sicherheitstrennwände und Strahlenschutzwände mit Metallständer oder Stahlunterkonstruktionen

In Leichtbauwände mit Metallständer und beidseitiger Beplankung und gleitendem Deckenanschluss

In Holzständer- und Holzfachwerkwände sowie Vollholz- und Brettsperrholzwände

In Massivwände mit Einbausatz E3 in einem vorhandenen Einbaurahmen E1/E2 der FK-K90 oder FK-EU

In Massivwände mit Einbausatz EW und Einbaurahmen

Mit GKB/GKF-Platten in Leichtbauwände mit Metallständer

Mit Mineralwolle in Leichtbauwände mit Metallständer, Holzständer- und Holzfachwerkwände sowie Vollholzwände

In Schachtwände mit Metallständer oder Stahlunterkonstruktion sowie Schachtwände ohne Metallständer

In Vollholz- und Holzbalkendecken

An und entfernt von massiven Wänden und Decken mit Einbausatz

Entfernt von Leichtbauwänden (Wanddurchführung)

Weichschotteinbau

In massive Wände und Decken

In Leichtbau-, Brand-, Sicherheitstrenn- und Strahlenschutzwände mit Metallständer oder Stahlunterkonstruktion

In Holzständer-, Holzfachwerk-, Vollholz- und Brettsperrholzwände

Mehrfachbelegung bis 2,4 m² Gesamtbrandschutzklappen-fläche in massive Wände und Decken, Leichtbauwände sowie Holzständer- und Holzfachwerkwände

Größenabmessungen von (B × H) 200 mm × 100 mm – 1500 mm × 800 mm, Zwischengrößen in 1-mm-Schritten bestellbar. Optimiertes luftdichtes Gehäuse, bis Dichtheitsklasse C nach DIN EN 1751 mit geringer Druckdifferenz und geringem Schallleistungspegel. Klappengehäuse aus verzinktem Stahlblech, optional verzinktes Stahlblech mit Pulverbeschichtung RAL 7001 oder Edelstahl 1.4301. Klappenblatt aus Spezial-Isolierstoff, optional mit Beschichtung.

Korrosionsschutz nach DIN EN 15650 in Verbindung mit DIN EN 60068-2-52 nachgewiesen. Die hygienischen Anforderungen gemäß VDI 6022-1, VDI 3803-1, DIN 1946-4, DIN EN 13779 sowie der Ö-Norm H 6020 und H 6021 und der SWKI werden erfüllt. Gehäuselängen 305 mm oder 500 mm mit 30 mm (L = 500 mm) Anschlussflansche zum Anschluss an Luftleitungen aus nicht brennbaren oder brennbaren Baustoffen. Thermische Auslösung für 72 °C oder 95 °C (Warmluftheizungen) mit Schmelzlot oder thermoelektrisch mit Federrücklaufantrieb, Testschalter/Taster und Kontroll-LED. Die Ausführungen mit bürstenlosen Federrücklaufantrieben zum Öffnen und Schließen der Brandschutzklappe, auch bei laufender Lüftungsanlage, unabhängig von der Nenngröße, sind insbesondere zur Funktionsprüfung oder zum täglichen Absperren von Leitungsabschnitten geeignet. Nachrüstung von Federrücklaufantrieben ohne Modifizierung des Gestänges von außen möglich.

Explosionsgeschützte Ausführungen für die Zonen 1, 2, 21 und 22 mit Endschalter oder mit Federrücklaufantrieb.

In der Ausführung mit thermischer Dämmung aus 32 mm synthetischem Zellkautschuk Baustoffklasse: B-s2-d0, Federrücklaufantrieb und umlaufender Vermörtelung, geeignet zur Verringerung von Kondenswasserbildung bei Außenluftansaugung (ODA Outdoor air)

Besondere Merkmale

Leistungserklärung nach europäischer Bauproduktenverordnung

Klassifizierung nach EN 13501-3, bis EI 240 (ve, ho, i ↔ o) S

Entspricht der europäischen Produktnorm EN 15650

Brandschutztechnisch geprüft nach EN 1366-2 (300 Pa und 500 Pa Unterdruck)

Zertifizierter Nasseinbau mit reduzierten Abständen von 40 mm zu tragenden Bauteilen bzw. 60 mm zwischen 2 Brandschutzklappen (Flansch an Flansch)

Umlaufende Spaltmaße im Nasseinbau mit Mörtel bis zu 225 mm zulässig

2 Inspektionsöffnungen mit Bajonettverschluss zur Einhandbedienung

Hygienische Anforderungen gemäß VDI 6022-1, VDI 3803-1, DIN 1946-4, DIN EN 13779 sowie der Ö-Norm H 6020 und H 6021 und der SWKI werden erfüllt

Korrosionsschutz nach EN 15650 in Verbindung mit EN 60068-2-52 nachgewiesen

Leckluftstrom bei geschlossenem Klappenblatt nach EN 1751, Klasse 2

Gehäuse-Leckluftstrom nach EN 1751, Klasse C; (B + H) ≤ 700, Klasse B

Geringe Druckdifferenzen und Schallleistungspegel

Beliebige Luftrichtung

Integration in die Gebäudeleittechnik mit dem internationalen Standard-Brandschutzklappensystem nach IEC 62026-2 mit AS-Interface ist möglich

Technische Daten

Nenngrößen: 200 × 100 – 1500 × 800 mm

Gehäuselängen: 305 und 500 mm

Volumenstrombereich: bis 14400 l/s / bis 51840 m³/h

Differenzdruckbereich: bis 2000 Pa

Temperaturbereich: -20 – 50 °C

Anströmgeschwindigkeit*: Standardausführung ≤ 8 m/s, Ausführung mit Federrücklaufantrieb ≤ 12 m/s, Ausführung mit Ex-Antrieb ExMax/RedMax-15-BF TR ≤ 10 m/s

* Angaben gelten für gleichmäßige An- und Abströmungen der Brandschutzklappen

Materialien und Oberflächen

Gehäuse:

Verzinktes Stahlblech

Verzinktes Stahlblech mit Pulverbeschichtung RAL 7001

Edelstahl 1.4301

Klappenblatt:

Spezial-Isolierstoff

Spezial-Isolierstoff mit Imprägnierung

ODA-Ausführung:

Klappengehäuse aus verzinktem Stahlblech mit Pulverbeschichtung und thermischer Dämmung, Klappenblatt aus Spezial-Isolierstoff mit Imprägnierung (nur in Verbindung mit Federrücklaufantrieb)

Weitere Bauteile:

Klappenachsen und Antriebsgestänge verzinkt bzw. bei Ausführung -1 und -2 Edelstahl

Gleitlager aus Kunststoff

Dichtungen aus EPDM und TPE

Erhöhte Anforderungen an den Korrosionsschutz erfüllen die Ausführungsvarianten mit Edelstahl- oder pulverbeschichtetem Gehäuse. Beständigkeitslisten auf Anfrage.

Gleichwertigkeitskriterien

Die Leistungserklärung nach Bauproduktenverordnung beschreibt alle CE-zertifizierten Einbauarten inklusive der Leistungsklasse bis EI 240 S nach EN 13501-3 und die wesentlichen Merkmale von zumindest zulässiger Baugröße und Tragkonstruktion

Die hygienischen Anforderungen gemäß VDI 6022-1, VDI 3803-1, DIN 1946-4, DIN EN 13779 sowie der Ö‑Norm H 6020 und H 6021 und SWKI werden erfüllt

CE-gekennzeichnet und somit brandschutztechnisch geprüft nach EU-Verordnung 305/2011 und bewertet nach Maschinenrichtlinie 2006/42/EG

CE-zertifizierter Nasseinbau im Abstand ≥ 60 mm zwischen 2 Brandschutzklappen (Flansch an Flansch)

Kombinierter Einbau mit FKRS-EU und FKR-EU in massive Wände und Decken, Leichtbauwände, Schachtwände sowie Holzständer- und Holzfachwerkwände bis 1,2 m² Gesamtbrandschutzklappenfläche

2 Revisionsöffnungen Ø110 mm, mit Bajonettverschluss (werkzeuglos zu öffnen)

Druckverlust < 15 Pa bei Referenzgröße 400 × 200 mm und 6 m/s Anströmgeschwindigkeit

Schallleistung < 38 dB (A) bei Referenzgröße 400 × 200 mm und 6 m/s Anströmgeschwindigkeit

Mehrfachbelegung bis 4,8 m² Gesamtbrandschutzklappenfläche in massive Wände und Decken, Leichtbauwände sowie Holzständer- und Holzfachwerkwände

4-fach-Anordnung bis 4,8 m² mit gemeinsamen Luftkanal in massiven Wänden, Leichtbauwände sowie Holzständer- und Holzfachwerkwände

Mehrfachbelegung bis 2,4 m² Gesamtbrandschutzklappen-fläche in massive Wände und Decken, Leichtbauwände sowie Holzständer- und Holzfachwerkwände

Bestellschlüssel FK2-EU

FK2-EU

–

1 – 7

600 × 400 × 500

Z43

1 Serie
FK2-EU Brandschutzklappe

2 Ausführung
Keine Eintragung: Grundausführung
1 pulverbeschichtetes Gehäuse, RAL 7001 (silbergrau)
2 Edelstahlgehäuse
7 imprägniertes Klappenblatt
1-7 pulverbeschichtetes Gehäuse, RAL 7001 (silbergrau), und imprägniertes Klappenblatt
2-7 Edelstahlgehäuse und imprägniertes Klappenblatt
W³mit Schmelzlot 95 °C (nur für die Anwendung in Warmluftheizungen)
B⁴ mit beschichtetem Schmelzlot 72 °C
WB⁴ mit beschichtetem Schmelzlot 95 °C (nur für die Anwendung in Warmluftheizungen)

3 Bestimmungsland
DE Deutschland
CH Schweiz
AT Österreich
NL Niederlande
GB Großbritanien
ES Spanien
Andere Bestimmungsländer auf Anfrage

4 Nenngröße [mm]
Breite × Höhe × Länge angeben

5 Zubehör 1
Keine Eintragung: ohne Zubehör
ES²
E3¹
EW²
GM^{2, 3}
WA²
WE²
GL100^{2, 3}
GL125^{2, 3}
GL150^{2, 3}
GL175^{2, 3}

6 Zubehör 2
Keine Eintragung: ohne Zubehör
0A – FR

7 Anbauteile
Z00 – ZA14

¹ Nur für FK2-EU mit L = 305 mm
² Nur für FK2-EU mit L = 500 mm
³ Nicht kombinierbar mit Z...RM und ZA12
⁴ Nur bei Anbauteil Z00 – Z03 und Z00EX – Z03EX

Bestellbeispiel: FK2-EU-W/DE/600×200×500/ES/A0/Z43

Ausführungsvariante	Gehäuse verzinkt
Auslösetemperatur	95 °C
Bestimmungsland	Deutschland
Nenngröße	600 × 200 × 500 mm
Zubehör 1	Einbausatz ES
Zubehör 2	Abschlussgitter Bedienungsseite
Anbauteil	Federrücklaufantrieb 230 V AC

Bestellschlüssel FK2-EU mit thermischer Dämmung als ODA-Ausführung zur Verhinderung von Kondensat

FK2-EU

–

1-7-ODA

600 × 400 × 500

…

Z43

1 Serie
FK2-EU Brandschutzklappe

2 Ausführung
1-7-ODA¹ pulverbeschichtetes Gehäuse, RAL 7001 (silbergrau), imprägniertes Klappenblatt und gedämmtes Klappengehäuse (32 mm Armaflex Ultima)

3 Bestimmungsland
DE Deutschland
CH Schweiz
AT Österreich
NL Niederlande
GB Großbritanien
ES Spanien
Andere Bestimmungsländer auf Anfrage

4 Nenngröße [mm]
Breite × Höhe × Länge angeben

5 Zubehör 1
Keine Eintragung: ohne Zubehör²

6 Zubehör 2
Keine Eintragung: ohne Zubehör³

7 Anbauteile
Z43, Z45, Z60, Z61, ZA07, ZL09, ZL10, ZL11, ZB01, ZA14

¹ ODA nur mit 72 °C Auslösetemperatur
² ODA kann nicht mit Zubehör 1 kombiniert werden
³ Zubehör 2 kann nicht werkseitig montiert werden, bei Bedarf bitte getrennt bestellen

Bestellbeispiel: FK2-EU-1-7-ODA/600×200×500//ZA07

Ausführungsvariante	Gehäuse pulverbeschichtet, silbergrau (RAL 7001), imprägniertes Klappenblatt und gedämmtes Klappengehäuse (32 mm Armaflex Ultima)
Auslösetemperatur	72 °C
Bestimmungsland	Deutschland
Nenngröße	600 × 200 × 500 mm
Zubehör 1	ohne
Zubehör 2	ohne
Anbauteil	Federrücklaufantrieb 24 V und AS-EM

Bestellschlüssel FK2-EU als Überströmöffnungsverschluss

FK2-EU

–

1 – 7

600 × 400 × 500

Z01

1 Serie
FK2-EU Brandschutzklappe

2 Ausführung
Keine Eintragung: Grundausführung
1 pulverbeschichtetes Gehäuse, RAL 7001 (silbergrau)
2 Edelstahlgehäuse
7 imprägniertes Klappenblatt
1-7 pulverbeschichtetes Gehäuse, RAL 7001 (silbergrau), und imprägniertes Klappenblatt
2-7 Edelstahlgehäuse und imprägniertes Klappenblatt

3 Bestimmungsland
DE Deutschland
CH Schweiz
AT Österreich
NL Niederlande
GB Großbritanien
ES Spanien
Andere Bestimmungsländer auf Anfrage

4 Nenngröße [mm]
Breite × Höhe × Länge angeben

5 Zubehör 1
Keine Eintragung: ohne Zubehör
ES²
E3¹
EW²
GM²
GL100²
GL125²
GL150²
GL175²

6 Zubehör 2
AA Abschlussgitter beidseitig

7 Anbauteile
Z00 – ZB01

¹ Nur für FK2-EU mit L = 305 mm
² Nur für FK2-EU mit L = 500 mm

Für Deutschland gilt bei der Verwendung als Überströmöffnungsverschluss:
Sollen Brandschutzklappen mit rein mechanischem Absperrelement als Überströmverschluss verwendet werden, sind die landesbaurechtlichen Vorschriften zu beachten. Hierzu können bauaufsichtliche Genehmigungen erforderlich sein. Dies ist bauseitig zu prüfen und zu beantragen. In der Regel ist die Verwendung solcher Überströmöffnungsverschlüsse auf Druckbelüftungsanlagen begrenzt.

Bestellbeispiel: FK2-EU/DE/200×200×500/AA/Z03

Ausführungsvariante	Gehäuse verzinkt
Bestimmungsland	Deutschland
Nenngröße	200 × 200 × 500 mm
Zubehör 1	ohne
Zubehör 2	Abschlussgitter beidseitig
Anbauteil	Endschalter Klappenstellung "AUF" und "ZU"

Bestellschlüssel FK2-EU als Überströmklappe

FK2-EU

–

1 – 7

600 × 400 × 500

Z43RM

1 Serie
FK2-EU Überströmklappe¹

2 Ausführung
Keine Eintragung: Grundausführung
1 pulverbeschichtetes Gehäuse, RAL 7001 (silbergrau)
2 Edelstahlgehäuse
7 imprägniertes Klappenblatt
1-7 pulverbeschichtetes Gehäuse, RAL 7001 (silbergrau), und imprägniertes Klappenblatt
2-7 Edelstahlgehäuse und imprägniertes Klappenblatt

3 Bestimmungsland
DE Deutschland
CH Schweiz
AT Österreich
NL Niederlande
GB Großbritanien
ES Spanien
Andere Bestimmungsländer auf Anfrage

4 Nenngröße [mm]
Breite × Höhe × Länge angeben

5 Zubehör 1
Keine Eintragung: ohne Zubehör
ES
E3
EW
GM²
GL100²
GL125²
GL150²
GL175²

6 Zubehör 2
AA Abschlussgitter beidseitig

7 Anbauteile
Z43RM, Z45RM, ZA12

¹ Für Deutschland gilt: Verwendung der Überströmklappe entsprechend den Vorgaben der allgemeinen Bauartgenehmigung
² Montage des RM-O-3-D über Konsole vor oder hinter der Klappe

Bestellbeispiel: FK2-EU-1/DE/200×200×500/AA/Z43RM

Ausführungsvariante	Gehäuse pulverbeschichtet, silbergrau (RAL 7001)
Bestimmungsland	Deutschland
Nenngröße	200 × 200 × 500 mm
Zubehör 1	ohne
Zubehör 2	Abschlussgitter beidseitig
Anbauteil	Federrücklaufantrieb 230 V AC mit montierter und vorverdrahteter Rauchauslöseeinrichtung RM-O-3-D als Überströmklappe

ABMESSUNGEN, ODA-AUSFÜHRUNG

FK2-EU mit Belimo-Federrücklaufantrieb (FK2-EU/.../Z4*) Größe 1

FK2-EU mit Endschalter (Abb. Größe 2)

Anwendung

Geeignet zur Verringerung von Kondenswasserbildung bei Außenluftansaugung (ODA Outdoor air)
Nur geeignet für den Nasseinbau mit umlaufender Vermörtelung

Materialien und Oberflächen

Klappengehäuse aus verzinktem Stahlblech mit Pulverbeschichtung (1)
Imprägniertes Klappenblatt
Thermische Dämmung auf der Bedienungsseite aus 32 mm synthetischem Zellkautschuk Baustoffklasse: B-s2-d0
Nur in Verbindung mit Federrücklaufantrieb (mögliche Anbauteile Z43, Z45, Z60, Z61, ZA07, ZL09, ZL10, ZL11, ZB01, ZA14)

Hinweis:

Weiterführende und für Planungen wichtige Informationen, insbesondere zu Einbausituationen, enthält die Montage- und Betriebsanleitung sowie die Zusatz-Montageanleitung für die ODA-Ausführung.

Zubehör 1 – Einbausätze

Einbausatz ES

Anwendung

Universell verwendbarer Einbausatz für den Trockeneinbau

In Leichtbauwände, Brandwände, Sicherheitstrennwände und Strahlenschutzwände mit Metallständer oder Stahlunterkonstruktionen
In Holzständer- und Holzfachwerkwände sowie Vollholz- und Brettsperrholzwände
In Schachwände mit Metallständer oder Stahlunterkonstruktion sowie Schachtwände ohne Metallständer
In Vollholz- und Holzbalkendecken

Hinweise:

Brandschutzklappen mit Einbausatz nur in Verbindung mit Gehäuselänge L = 500 mm
Der Einbausatz ist bauseitig an der Brandschutzklappe zu montieren
Der Einbausatz kann auch separat bestellt und geliefert werden
Für die Montage des Einbausatzes ist ausreichend Freiraum vorzusehen
Weiterführende und für Planungen wichtige Informationen, insbesondere zu Einbausituationen, enthält die Montage- und Betriebsanleitung

L	Kurzbezeichnung
500	ES

Einbausatz E3

Anwendung

FK2-EU mit Einbausatz E3 zum Austausch einervorhandenen FK-K90 oder FK-EU mit eingemörteltem Einbaurahmen E1 oder E2

Voraussetzung

Der Einbaurahmen E1/E2 wurde entsprechend der Zulassung (FK-K90) bzw. der Montage- und Betriebsanleitung (FK-EU) in der Massivwand montiert

Hinweise

Brandschutzklappe FK2-EU und Einbausatz E3 werden zusammen bestellt. Die FK2-EU (Baulänge 305 mm) wird mit 2 Verlängerungsteilen (70 und 125 mm) geliefert, so dass eine FK-K90 / FK-EU ohne Änderungen der angeschlossenen Luftleitungen ausgetauscht werden kann
Der Einbausatz ist bauseitig an der Brandschutzklappe zu montieren
Der Einbausatz E3 kann bei Bedarf auch separat bestellt und geliefert werden, die Verlängerungsteile an der
Brandschutzklappe (70 und 125 mm) sind dann bauseits beizustellen
Für die Montage des Einbausatzes ist ausreichend Freiraum vorzusehen
Weiterführende und für Planungen wichtige Informationen, insbesondere zu Einbausituationen, enthält die Montage- und Betriebsanleitung

L	Kurzbezeichnung
305 mm mit V-Teilen auf 500 mm	E3

Einbausatz EW

Anwendung

Einbausatz EW für den Trockeneinbau in einen eingemörtelten Einbaurahmen

Voraussetzung

Der Einbaurahmen wurde mit umlaufender Vermörtelung in der Massivwand montiert

Hinweise

Brandschutzklappen mit Einbausatz nur in Verbindung mit Gehäuselänge L = 500 mm
Der Einbausatz ist bauseitig an der Brandschutzklappe zu montieren
Einbausatz und Einbaurahmen können auch separat bestellt und geliefert werden
Für die Montage des Einbausatzes ist ausreichend Freiraum vorzusehen
Weiterführende und für Planungen wichtige Informationen, insbesondere zu Einbausituationen, enthält die Montage- und Betriebsanleitung

L	Kurzbezeichnung
500	EW

Einbausatz GM

Anwendung

Einbausatz für den Einbau in nicht tragende innere Massivwände mit elastischem Deckenanschluss. Der Einbausatz ermöglicht die Montage der Brandschutzklappe direkt unterhalb der Setzfuge, ohne diese zu unterbrechen

Hinweise

Brandschutzklappen mit Einbausatz nur in Verbindung mit Gehäuselänge L = 500 mm
Einbau nur mit waagerechtem Klappenblatt
Der Einbausatz kann auch separat bestellt und geliefert werden
Für die Montage des Einbausatzes ist ausreichend Freiraum vorzusehen
Weiterführende und für Planungen wichtige Informationen, insbesondere zu Einbausituationen, enthält die Montage- und Betriebsanleitung

L	Kurzbezeichnung
500	GM

Einbausatz WA

Anwendung

Einbausatz für den Einbau direkt an massive Wände und Decken

Hinweise

Brandschutzklappen mit Einbausatz nur in Verbindung mit Gehäuselänge L = 500 mm
Der Einbausatz ist bauseitig an der Brandschutzklappe zu montieren
Der Einbausatz kann auch separat bestellt und geliefert werden
Für die Montage des Einbausatzes ist ausreichend Freiraum vorzusehen
Die mitgelieferten Schraubanker sind geeignet für den Anbau an massive Wände und Decken aus Beton. Alternativ sind bauseitig gleichwertige Schraubanker mit brandschutztechnischem Eignungsnachweis, abgestimmt auf die Wand/Decke oder Durchsteckmontage, vorzusehen
Weiterführende und für Planungen wichtige Informationen, insbesondere zu Einbausituationen, enthält die Montage- und Betriebsanleitung

L	Kurzbezeichnung
500	WA

Einbausatz WE

Anwendung

Einbausatz für den Einbau entfernt von massiven Wänden und Decken sowie entfernt von beidseitig bekleideten Leichtbauwänden

Hinweise

Brandschutzklappen mit Einbausatz nur in Verbindung mit Gehäuselänge L = 500 mm
Der Einbausatz ist bauseitig an der Brandschutzklappe zu montieren
Der Einbausatz kann auch separat bestellt und geliefert werden
Anschluss der Brandschutzklappe an Luftleitungen aus verzinktem Stahl oder Edelstahl (bauseits)
Feuerwiderstandsfähige Bekleidung aus Plattenmaterial (bauseits)
Für die Montage des Einbausatzes ist ausreichend Freiraum vorzusehen
Weiterführende und für Planungen wichtige Informationen, insbesondere zu Einbausituationen, enthält die Montage- und Betriebsanleitung

L	Kurzbezeichnung
500	WE

Einbausatz GL

Anwendung

Einbausatz für den Einbau in Leichtbauwände mit Metallständer und beidseitiger Beplankung mit gleitendem Deckenanschluss (Trockeneinbau) direkt unter Massivdecken

Hinweise

Brandschutzklappen mit Einbausatz nur in Verbindung mit Gehäuselänge L = 500 mm
Die Einbausätze werden auf die Wanddicke bzw. die Breite des Metallständerwerks angepasst
GL100 für Wanddicke 100 mm bei Verwendung von 50 mm Profilbreite
GL125 für Wanddicke 125 mm bei Verwendung von 75 mm Profilbreite
GL150 für Wanddicke 150 mm bei Verwendung von 100 mm Profilbreite
GL175 für Wanddicke 175 mm bei Verwendung von 125 mm Profilbreite
Antriebsseite rechts (andere Einbaulagen auf Anfrage)
Der Einbausatz ist bauseitig an der Brandschutzklappe zu montieren
Der Einbausatz kann auch separat bestellt und geliefert werden
Für die Montage des Einbausatzes ist ausreichend Freiraum vorzusehen
Weiterführende und für Planungen wichtige Informationen, insbesondere zu Einbausituationen, enthält die Montage- und Betriebsanleitung

L	Kurzbezeichnung
500	GL100 GL125 GL150 GL175

Zubehör 2 – Abschlussgitter

Anwendung

Wird nur einseitig eine Luftleitung angeschlossen, muss die andere Seite mit einem Abschlussgitter versehen werden. Wird keine Luftleitung angeschlossen (Überströmöffnungsverschluss oder Überströmklappe), sind beidseitig Abschlussgitter vorzusehen

Hinweise

Konstruktionsbedingt sind bei Höhen > 400 mm Verlängerungsteile notwendig
Brandschutzklappe, Abschlussgitter und gegebenenfalls Verlängerungsteile sind werkseitig montiert und bilden eine Einheit
Freier Querschnitt des Abschlussgitters beträgt ca. 70 %
Abschlussgitter und Verlängerungsteil sind passend gelocht zu den Flanschen der Brandschutzklappe
Abschlussgitter sind auch separat lieferbar
Bei der Verwendung der FK2-EU als Überströmklappe entsprechend allgemeiner Bauartgenehmigung Z-6.50-2540 sind beidseitige Abschlussgitter vorzusehen
Bei der Verwendung der FK2-EU als
Überströmöffnungsverschluss sind beidseitige Abschlussgitter vorzusehen
Weiterführende und für Planungen wichtige Informationen, insbesondere zu Einbausituationen, enthält die Montage- und Betriebsanleitung

Materialien und Oberflächen

Abschlussgitter und Verlängerungsteile (höhenabhängig) aus verzinktem Stahlblech (zusätzlich mit Pulverbeschichtung silbergrau (RAL 7001) bei Ausführungsvarianten Pulverbeschichtung (1) und Edelstahl (2))
Maschenweite 10 × 10 mm, Stegbreite 2 mm

Für Deutschland gilt:

Verwendung als Überströmklappe mit beidseitigen Abschlussgittern, Federrücklaufantrieb und Rauchauslöseeinrichtung gemäß allgemeiner Bauartgenehmigung Z-6.50-2540
Sollen Brandschutzklappen als Überströmöffnungsverschlüsse verwendet werden, sind die landesbaurechtlichen Vorschriften zu beachten. In der Regel ist die Verwendung solcher Überströmöffnungsverschlüsse auf Druckbelüftungsanlagen begrenzt

Bedienungsseite	Einbauseite	Kurzbezeichnung	Gehäuselänge
Abschlussgitter	–	A0	305/500
–	Abschlussgitter	0A	500
Abschlussgitter	Abschlussgitter	AA *	500
Abschlussgitter	elastischer Stutzen	AS	500
elastischer Stutzen	Abschlussgitter	SA	500
Abschlussgitter	runder Anschlussstutzen	AR	500
runder Anschlussstutzen	Abschlussgitter	RA	500
Abschlussgitter	Profilanschlussrahmen	AF	305/500
Profilanschlussrahmen	Abschlussgitter	FA	500

* AA für FK2-EU als Überströmöffnungsverschluss und Überströmklappe gemäß allgemeiner Bauartgenehmigung Z-6.50-2540.

Zubehör 2 – Elastischer Stutzen

Anwendung

Zur Begrenzung von Kräften aufgrund von Leitungsdehnungen und Wandverformungen im Brandfall werden elastische Stutzen beim Einbau in Leichtbauwände, Schachtwände und Brandwände in Leichtbauweise und beim Weichschotteinbau empfohlen

Hinweise

Die jeweiligen nationalen Vorgaben zur Begrenzung von Kräften sind zu beachten
Elastische Stutzen sollten so eingebaut werden, dass beidseitig Zug- und Schubkräfte aufgenommen werden können
Konstruktionsbedingt sind bei Höhen > 400 mm Verlängerungsstutzen notwendig
Elastische Stutzen und Verlängerungsteile sind passend gelocht zu den Flanschen der Brandschutzklappe
Elastische Stutzen sind auch separat lieferbar
Weiterführende und für Planungen wichtige Informationen, insbesondere zu Einbausituationen, enthält die Montage- und Betriebsanleitung

Materialien und Oberflächen

Elastische Stutzen aus gewebeverstärktem Kunststoff (Brandverhalten nach DIN 4102; B2) und verzinktem Stahl
Verlängerungsteile (höhenabhängig) aus verzinktem Stahlblech (zusätzlich mit Pulverbeschichtung silbergrau (RAL 7001) bei Ausführungsvarianten Pulverbeschichtung (1) und Edelstahl (2))

Bedienungsseite	Einbauseite	Kurzbezeichnung	Gehäuselänge
elastischer Stutzen	–	S0	305/500
–	elastischer Stutzen	0S	500
elastischer Stutzen	elastischer Stutzen	SS	500
elastischer Stutzen	Abschlussgitter	SA	500
Abschlussgitter	elastischer Stutzen	AS	500
elastischer Stutzen	runder Anschlussstutzen	SR	500
runder Anschlussstutzen	elastischer Stutzen	RS	500
elastischer Stutzen	Profilanschlussrahmen	SF	305/500
Profilanschlussrahmen	elastischer Stutzen	FS	500

Zubehör 2 – Profilanschlussrahmen

Anwendung

Zum Verbinden von Luftleitungen durch Treibschieber sind Profilanschlussrahmen erforderlich
Zusätzlich zu den 4-Schrauben-Eckverbindungen werden Luftleitung und Profilanschlussrahmen durch Treibschieber verbunden

Hinweise

Bei der Montage mit Profilanschlussrahmen können geringere Leckagen als bei dem Anschluss durch Flanschverschraubung erreicht werden
Profilanschlussrahmen besitzen einen Schiebefalz
Profilanschlussrahmen sind passend gelocht zu den Flanschen der Brandschutzklappe
Profilanschlussrahmen sind auch separat lieferbar
Weiterführende und für Planungen wichtige Informationen, insbesondere zu Einbausituationen, enthält die Montage- und Betriebsanleitung

Materialien und Oberflächen

Profilanschlussrahmen aus verzinktem Stahl

Bedienungsseite	Einbauseite	Kurzbezeichnung	Gehäuselänge
Profilanschlussrahmen	–	F0	305/500
–	Profilanschlussrahmen	0F	305/500
Profilanschlussrahmen	Profilanschlussrahmen	FF	305/500
Profilanschlussrahmen	elastischer Stutzen	FS	500
elastischer Stutzen	Profilanschlussrahmen	SF	305/500
Profilanschlussrahmen	Abschlussgitter	FA	500
Abschlussgitter	Profilanschlussrahmen	AF	305/500
Profilanschlussrahmen	runder Anschlussstutzen	FR	500
runder Anschlussstutzen	Profilanschlussrahmen	RF	305/500

Zubehör 2 – Runder Anschlussstutzen

Anwendung

Runde Anschlussstutzen sind erhältlich für quadratische FK2‑EU und ermöglichen den direkten Anschluss runder Luftleitungen

Hinweise

Konstruktionsbedingt sind bei Höhen > 400 mm Verlängerungsteile notwendig
Runde Anschlussstutzen und gegebenenfalls Verlängerungsteile sind werkseitig montiert und bilden eine Einheit
Runde Anschlussstutzen sind passend gelocht zu den Flanschen der Brandschutzklappe
Runde Anschlussstutzen sind auch separat lieferbar
Weiterführende und für Planungen wichtige Informationen, insbesondere zu Einbausituationen, enthält die Montage- und Betriebsanleitung

Materialien und Oberflächen

Runder Anschlussstutzen aus verzinktem Stahlblech (zusätzlich mit Pulverbeschichtung silbergrau (RAL 7001) bei Ausführungsvarianten Pulverbeschichtung (1) und Edelstahl (2))

Bedienungsseite	Einbauseite	Kurzbezeichnung	Gehäuselänge
runder Anschlussstutzen	–	R0	305/500
–	runder Anschlussstutzen	0R	500
runder Anschlussstutzen	runder Anschlussstutzen	RR	500
runder Anschlussstutzen	elastischer Stutzen	RS	500
elastischer Stutzen	runder Anschlussstutzen	SR	500
runder Anschlussstutzen	Abschlussgitter	RA	500
Abschlussgitter	runder Anschlussstutzen	AR	500
runder Anschlussstutzen	Profilanschlussrahmen	RF	305/500
Profilanschlussrahmen	runder Anschlussstutzen	FR	500

Abmessungen [mm]

Nenngröße	B × H	øD
200	200 × 200	198
250	250 × 250	248
300	300 × 300	248
350	350 × 350	313
400	400 × 400	398
450	450 × 450	448
500	500 × 500	498
550	550 × 550	498
600	600 × 600	558
650	650 × 650	628
700	700 × 700	628
750	750 × 750	708
800	800 × 800	798

Zubehör 2 – Verlängerungsteile

Anwendung

Konstruktionsbedingt sind bei Verwendung von runden Anschlussstutzen, Abschlussgittern, elastischen Stutzen, Formteilen usw. bei bestimmten Höhen Verlängerungsteile notwendig

Hinweise

Das Schließen des Klappenblatts darf nicht behindert werden. Zwischen offenem Klappenblatt und Anbauteilen (Formteile usw.) oder einem Zubehör sollte der Mindestabstand von 50 mm nicht unterschritten werden
Brandschutzklappen mit elastischen Stutzen, Abschlussgittern und runden Anschlussstutzen werden (höhenabhängig) inklusive Verlängerungsteilen geliefert
Verlängerungsteile sind passend gelocht zu den Flanschen der Brandschutzklappe
Verlängerungsteile sind auch separat lieferbar
Weiterführende und für Planungen wichtige Informationen, insbesondere zu Einbausituationen, enthält die Montage- und Betriebsanleitung

Materialien und Oberflächen

Verlängerungsteile aus verzinktem Stahlblech, Länge 195 mm (zusätzlich mit Pulverbeschichtung silbergrau (RAL 7001) bei Ausführungsvarianten Pulverbeschichtung (1) und Edelstahl (2))

Hinweis:
Das Schließen des Klappenblatts darf durch das Zubehör nicht behindert werden. Zwischen offenem Klappenblatt und einem Zubehör (Formteil usw.) sollte der Mindestabstand von 50 mm nicht unterschritten werden.

Klappenblattüberstände [mm]

H	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800
x	-204	-179	-154	-129	-104	-79	-54	-29 *	-4 *	21 *	46 *	71 *	96 *	121 *	146 *
y (1)	-8 *	17 *	42 *	67 *	92 *	117 *	142 *	167 **	192 **	217 **	242 **	267 **	292 **	317 **	342 **
y (2)	-204	-179	-154	-129	-104	-79	-54	-29 *	-4 *	21 *	46 *	71 *	96 *	121 *	146 *

* 1 Verlängerungsteil erforderlich
** 2 Verlängerungsteile erforderlich
(1) L = 305 mm
(2) L = 500 mm

Anordnung von Verlängerungsteilen

L	H	Bedienungsseite	Einbauseite
305	100 – 400	–	195
305	405 – 800	195	2 × 195
500	100 – 400	–	–
500	405 – 800	195	195

Anbauteil – Endschalter

Anbauteil	Kurzbezeichnung
Endschalter Klappenstellung „ZU“	Z01
Endschalter Klappenstellung „AUF“	Z02
Endschalter Klappenstellung „ZU“ und „AUF“	Z03

Anbauteil – Endschalter in Ex-Ausführung

FK2-EU (Schmelzlotausführung) mit Endschalter

Anwendung

Endschalter mit potentialfreien Kontakten ermöglichen die Klappenstellungsanzeige
Im Bereich der zulässigen Schaltleistung lassen sich Relais oder Kontrollleuchten schalten oder die Weiterleitung zur Brandmeldetechnik realisieren
Für die Klappenstellungen „ZU“ und „AUF“ ist jeweils ein Endschalter erforderlich
Brandschutzklappen mit Schmelzlot können mit 1 oder 2 Endschaltern geliefert oder nachgerüstet werden (zur Nachrüstung ist eine Umrüstbaugruppe erforderlich)
Technische Daten und Verdrahtungsbeispiele siehe Montageund Betriebsanleitung FK2-EU

Anbauteil	Kurzbezeichnung
Endschalter Klappenstellung „ZU“	Z01EX
Endschalter Klappenstellung „AUF“	Z02EX
Endschalter Klappenstellung „ZU“ und „AUF“	Z03EX

Betätigungsart	Auslöseeinrichtung	Kennzeichnung	Umgebungstemperatur	maximale Luftgeschwindigkeit
Federmechanismus	Schmelzlot	II 2G Ex h IIC T6 Gb II 2D Ex h IIIC T80°C Db	-40 °C ≤ Ta ≤ +50 °C	8 m/s
Federmechanismus	Schmelzlot mit Endschalter	II 2G Ex h IIC T6 Gb II 2D Ex h IIIC T80°C Db	-20 °C ≤ Ta ≤ +50 °C	8 m/s

Anbauteil – Federrücklaufantrieb

Anbauteil	Kurzbezeichnung
Federrücklaufantrieb 230 V (Belimo)	Z43
Federrücklaufantrieb 24 V (Belimo)	Z45
Federrücklaufantrieb 24 V (Belimo) inklusive Netzgerät BKN230-24-C-MP TR	Z60
Federrücklaufantrieb 24 V (Belimo) inklusive Netzgerät BKN230-24-C-MP TR und Steuergerät BKS24-1 TR	Z61
Federrücklaufantrieb 230 V (Siemens)	Z43S
Federrücklaufantrieb 24 V (Siemens)	Z45S

Anbauteil – Federrücklaufantrieb in Ex-Ausführung

FK2-EU (Schmelzlotausführung) mit Endschalter in

Ex-Ausführung

Anwendung

Endschalter in Ex-geschützter Ausführung mit potentialfreien Kontakten ermöglichen die Klappenstellungsanzeige
Konformitätsaussage: EPS 20 ATEX 2 058 X
Im Bereich der zulässigen Schaltleistung lassen sich Relais oder Kontrollleuchten schalten oder die Weiterleitung zur Brandmeldetechnik realisieren
Endschalter müssen in einem separat bescheinigten Gehäuse einer anerkannten Zündschutzart nach EN 60079-0 angeschlossen werden
Für die Klappenstellungen „ZU“ und „AUF“ ist jeweils ein Endschalter erforderlich
Brandschutzklappen mit Schmelzlot können mit 1 oder 2 Endschaltern geliefert oder nachgerüstet werden (zur Nachrüstung ist eine Umrüstbaugruppe erforderlich)
Technische Daten und Verdrahtungsbeispiele siehe Zusatzbetriebsanleitung "Explosionsgeschütze Brandschutzklappen Serie FK2-EU"

Anbauteil	Kurzbezeichnung
ExMax-15-BF TR	ZEX1
RedMax-15-BF TR	ZEX3

Betätigungsart	Auslöseeinrichtung	Kennzeichnung	Umgebungstemperatur	maximale Luftgeschwindigkeit
ExMax-15-BF TR	ExPro-TT *	II 2G Ex h IIC T6 Gb II 2D Ex h IIIC T80°C Db	-40 °C ≤ Ta ≤ +40 °C	10 m/s
ExMax-15-BF TR	ExPro-TT *	II 2G Ex h IIC T5 Gb II 2D Ex h IIIC T95°C Db	-40 °C ≤ Ta ≤ +50 °C	10 m/s
RedMax-15-BF TR	ExPro-TT *	II 3G Ex h IIC T6 Gc II 3D Ex h IIIC T80°C Dc	-40 °C ≤ Ta ≤ +40 °C	10 m/s
RedMax-15-BF TR	ExPro-TT *	II 3G Ex h IIC T5 Gc II 3D Ex h IIIC T95°C Dc	-40 °C ≤ Ta ≤ +50 °C	10 m/s

* Auslösetemperatur 72 °C

Anbauteil – Federrücklaufantrieb und RM-O-3-D

FK2-EU mit Federrücklaufantrieb

Anwendung

Betrieb der Brandschutzklappe mit einem Federrücklaufantrieb ermöglicht die Fernbedienung und/oder die Auslösung durch geeignete Rauchauslöseeinrichtungen
Bei Ausfall der Versorgungsspannung oder thermoelektrischer Auslösung schließt die Klappe (Ruhestromprinzip)
Motorisierte Brandschutzklappen können zum Absperren von Luftleitungen verwendet werden 2 integrierte Endschalter mit potentialfreien Kontakten ermöglichen die Klappenstellungsanzeige "AUF" und "ZU"
Anschlussleitungen des 24-V-Belimo-Federrücklaufantriebs sind mit Steckern versehen. Der Anschluss an das
TROX AS‑i Bussystem ist damit schnell hergestellt. Ohne Automatisierungskomponenten erfolgt der 24-V-Anschluss über einen bauseitigen Sicherheitstransformator
Zum Nachrüsten eines Antriebs an eine Brandschutzklappe mit Schmelzlotausführung ist ein Umrüstsatz lieferbar
Technische Daten und Verdrahtungsbeispiele siehe Montageund Betriebsanleitung FK2-EU

Anbauteil	Kurzbezeichnung
Mit Federrücklaufantrieb 230 V (Belimo) und integrierter Rauchauslöseeinrichtung Typ RM-O-3-D	Z43RM¹
Mit Federrücklaufantrieb 24 V (Belimo) und integrierter Rauchauslöseeinrichtung Typ RM-O-3-D	Z45RM¹
Mit Federrücklaufantrieb 230 V (Siemens) und integrierter Rauchauslöseeinrichtung Typ RM-O-3-D	Z43RMS¹
Mit Federrücklaufantrieb 24 V (Siemens) und integrierter Rauchauslöseeinrichtung Typ RM-O-3-D	Z45RMS¹

¹ Werden keine Luftleitungen angeschlossen, müssen beidseitig Abschlussgitter montiert werden. In Verbindung mit Federrücklaufantrieb, Rauchauslöseeinrichtung Typ RM-O-3-D und beidseitigen Abschlussgittern handelt es sich um eine Überströmklappe mit allgemeiner Bauartgenehmigung: Z-6.50-2540.

Die Montage der Rauchauslöseeinrichtung ist auf der Bedienungs- und Einbauseite möglich.

Anbauteil – Federrücklaufantrieb und TROXNETCOM

FK2-EU mit Federrücklaufantrieb in Ex-Ausführung

Anwendung

Betrieb der Brandschutzklappe mit einem Federrücklaufantrieb ermöglicht die Fernbedienung und/oder die Auslösung durch geeignete Rauchauslöseeinrichtungen
Brandschutzklappe ist in Zu- und Abluftanlagen explosionsgeschützter Bereiche verwendbar
Bei Ausfall der Versorgungsspannung oder thermoelektrischer Auslösung schließt die Klappe (Ruhestromprinzip)
Brandschutzklappen mit Federrücklaufantrieb können für die Steuerung "AUF" und "ZU" verwendet werden
2 integrierte Endschalter mit potentialfreien Kontakten ermöglichen die Klappenstellungsanzeige "AUF" und "ZU"
Elektrischer Anschluss erfolgt im Ex-Klemmenkasten
Auslösetemperatur des Federrücklaufantriebs 72 °C
Konformitätsaussage: EPS 20 ATEX 2 058 X
Technische Daten und Verdrahtungsbeispiele siehe Zusatzbetriebsanleitung "Explosionsgeschütze Brandschutzklappen Serie FK2-EU"

ATEX-Anwendungsbereich

Entsprechend Konformitätsaussage EPS 20 ATEX 2 058 X kann die Brandschutzklappe in folgenden Ex-Zonen eingesetzt werden. Dabei sind die in den technischen Daten angegebenen Umgebungstemperaturen sowie die Auslöse- und Betätigungsarten zu beachten.

ExMax:

Zone 1, 2: Gase, Nebel, Dämpfe

Zone 21, 22: Stäube

RedMax:

Zone 2: Gase, Nebel, Dämpfe

Zone 22: Stäube

Anbauteil	Kurzbezeichnung
Federrücklaufantrieb 24 V und AS-EM	ZA07
Federrücklaufantrieb 24 V, RM-O-3-D und AS-EM	ZA12
Federrücklaufantrieb 24 V und MB-BAC-WA1/2	ZB01
Federrücklaufantrieb 24 V und LON-WA1/B3	ZL09
Federrücklaufantrieb 24 V und WA1/B3-AD	ZL10
Federrücklaufantrieb 24 V und WA1/B3-AD230	ZL11
Federrücklaufantrieb 24 V und TNC-Linkbox	ZA14
Federrücklaufantrieb 24 V und MB-BAC-WA1/2	ZB01

Anbauteil – Federrücklaufantrieb in Ex-Ausführung und TROXNETCOM

Anbauteil	Kurzbezeichnung
ExMax-15-BF TR und AS-EM/C	ZEX2
RedMax-15-BF TR und AS-EM/C	ZEX4

Anbauteil – Rauchauslöseeinrichtungen

Anbauteil	Kurzbezeichnung
Rauchauslöseeinrichtung	RM-O-3-D
Rauchauslöseeinrichtung	RM-O-VS-D

Die Rauchauslöseeinrichtung ist als separates Anbauteil zu bestellen.
RM-O-3-D kann auch bei FK2-EU mit Standardverwendung montiert und vorverdrahtet geliefert werden.

Downloads

Produktinfos

Produktdatenblatt Brandschutzklappen Serie FK2-EU

FK2-EU_PD_2022_09_27_DE_de Produktdatenblatt 4,6 MB pdf

Broschüren

Eine Klappe für alles. FK2-EU

SF_2020_09_Kurzinformation_FK2-EU_DE_de_web Broschüre 800 KB pdf
Ersatzteilliste Brandschutz

FK2-EU_SPL_2020_08_27_DE_de Ersatzteilliste 2,4 MB pdf

Zertifikate

ATEX EU-Konformitätserklärung Serie FK2-EU

FK2-EU_CE_ATEX_2022_07_06_DE_de Erklärung 1,8 MB pdf
ATEX-Zertifikat FK2-EU

FK2-EU_CE_ATEX_2022_03_22_DE_de Zertifikat 1,1 MB pdf
CE-Konformitätserklärung FK2-EU

FK2-EU_CE_2020_03_DE_de CE-Konformitätserklärung 240 KB pdf
Hygiene-Konformitätserklärung

Hygiene-Konformitätserklärung 110 KB pdf
Hygiene-Konformitätserklärung Serie FK2-EU

FK2-EU_HC_2020_06_05_DE_de Hygienezertifikat 1,4 MB pdf
Leckageklassifizierung von TROX Lüftungskomponenten

Leckageklassifizierung_v1_2022_07_07_DE_de Zertifikat 670 KB pdf
Leistungserklärung Serie FK2-EU

FK2-EU_DoP_2022_04_DE_de Leistungserklärung 410 KB pdf
Zertifikat Brandverhalten

IBS_Zertifikat_Nichtbrennbarkeit_320012803-2_Zert_2020_03_16_DE_de Zertifikat 250 KB pdf

Betriebsanleitungen

Montage- und Betriebsanleitung FK2-EU

FK2-EU_IOM_A00000092715_V1_2022_06_DE_de Montage- und Betriebsanleitung 11 MB pdf
Zusatz-Betriebsanleitung Explosionsgeschütze Brandschutzklappe FK2-EU

FK2-EU-ATEX_A00000081822_V2_2023_05_DE_de Zusatz-Betriebsanleitung 1,9 MB pdf
Zusatz-Montageanleitung / Additional Manual FK2-EU | GL

FK2-EU_GL_IM_2022_08_DE_de_en Additional Manual 1,3 MB pdf
Zusatz-Montageanleitung / Additional Manual FK2-EU | WA

FK2-EU_WA_IM_2022_09_DE_de_en Additional Manual 1,8 MB pdf
Zusatz-Montageanleitung Umrüstbaugruppen / Additional Manual FK·2-EU - Conversion kits

OM_2022_08_A00000075121_FK2-EU_V1_DE_de_GB_en Zusatz-Betriebsanleitung 2,2 MB pdf
Montage- und Betriebsanleitung Hilti-Weichschottsystem und Brandschutzklappen FK2-EU / FKRS-EU

A00000071836 Montage- und Betriebsanleitung 4,4 MB pdf
Zusatz-Montageanleitung / Additional Manual FK2-EU | E3

FK2-EU_E3_IM_2022_09_DE_de_en Additional Manual 1,7 MB pdf
Zusatz-Montageanleitung / Additional Manual FK2-EU | GLK

FK2-EU_GLK_IM_2022_08_DE_de_en Additional Manual 2,2 MB pdf
Zusatz-Montageanleitung / Additional Manual FK2-EU | RM-O-3-D

FK2-EU_RM-O-3-D_IM_2021_07_02_DE_de_en Additional Manual 400 KB pdf
Zusatz-Montageanleitung / Additional Manual FK2-EU | EW

FK2-EU_EW_IM_2022_09_DE_de_en Additional Manual 1,4 MB pdf
Zusatz-Montageanleitung / Additional Manual FK2-EU | WE

FK2-EU_WE_IM_2022_09_DE_de_en Additional Manual 1,6 MB pdf
Zusatz-Montageanleitung / Additional Manual FK2-EU | ODA

FK2-EU_ODA_beigestellte-Daemmung-Gr1-Gr4_IM_2021_09_DE_de_en Additional Manual 690 KB pdf

Mit Klick auf den Button erlauben Sie uns, Ihnen ein optimales Webseiten-Erlebnis und einfache Einkaufsprozesse zu bieten. Dazu zählen Cookies, die für den Betrieb der Seite und für die Steuerung unserer Dienstleistungen und Anwendungen notwendig sind, sowie solche, die lediglich zu Statistikzwecken, für Komforteinstellungen oder zur Anzeige personalisierter Inhalte genutzt werden. Sie können selbst entscheiden, welche Kategorien Sie zulassen möchten und die Einstellungen zur Datennutzung individuell anpassen. Bitte beachten Sie, dass auf Basis Ihrer Einstellungen womöglich nicht alle Funktionalitäten der Seite zur Verfügung stehen. Diese Entscheidung können Sie natürlich jederzeit anpassen.

TECHNISCH NOTWENDIG

Diese Cookies sind zur einwandfreien Funktion unserer Website erforderlich und können nicht deaktiviert werden. In der Regel werden diese Cookies nur als Reaktion auf von Ihnen getätigten Aktionen gesetzt, wie etwa dem Festlegen Ihrer Datenschutzeinstellungen oder dem Füllen des Warenkorbs. Zudem werden sicherheitsrelevante Funktionalitäten oder die Unterstützung über einen eigenen Webchat integriert. Hierzu zählen auch alle Session Cookies von TROX nach Login als Kunde. Sie können Ihren Browser so einstellen, dass diese Cookies blockiert oder Sie über diese Cookies benachrichtigt werden. Einige Bereiche der Website funktionieren dann aber möglicherweise nicht wie vorgesehen.

STATISTIK UND WEBSEITENANALYSE

Diese Cookies ermöglichen, Daten für Statistiken und Analysen zu erfassen, damit TROX die Leistung der besuchten Webseiten messen, technische Probleme erkennen und Ansatzpunkte für Optimierungen finden kann. Sie können von uns oder von Drittanbietern gesetzt werden, deren Dienste wir auf unseren Seiten verwenden. Benutzer helfen dabei beispielsweise auch zu erkennen, welche Seiten am häufigsten oder nur selten genutzt werden oder wie zwischen den Webseiten navigiert wird. Alle Informationen, die von Drittanbietern verwendet werden, sind aggregiert und anonymisiert

FK2-EU

Für vielfältige Anwendungsfälle

Allgemeine Informationen

Technische Information

Funktion, Technische Daten, Schnellauslegung, Bestellschlüssel

ABMESSUNGEN, ODA-AUSFÜHRUNG

Zubehör 2 – Abschlussgitter

Zubehör 2 – Elastischer Stutzen

Zubehör 2 – Profilanschlussrahmen

Zubehör 2 – Runder Anschlussstutzen

Zubehör 2 – Verlängerungsteile

Anbauteil – Endschalter

Anbauteil – Endschalter in Ex-Ausführung

Anbauteil – Federrücklaufantrieb

Anbauteil – Federrücklaufantrieb in Ex-Ausführung

Anbauteil – Federrücklaufantrieb und RM-O-3-D

Anbauteil – Federrücklaufantrieb und TROXNETCOM

Anbauteil – Federrücklaufantrieb in Ex-Ausführung und TROXNETCOM

Anbauteil – Rauchauslöseeinrichtungen

EINFACHER EINBAU

EINBAU IN LEICHTBAUWAND

EINBAU ENTFERNT EINER LEICHTBAUWAND

NACHTRÄGLICHER EINBAU IN LEICHTBAUWAND

FK2-EU: EINFACHES UMRÜSTEN VON AUSSEN

VON SCHMELZLOTAUSFÜHRUNG AUF MOTORAUSFÜHRUNG

MONTAGE ENDSCHALTER

VON MOTORAUSFÜHRUNG AUF SCHMELZLOTAUSFÜHRUNG

FK2-EU Kleine Mechanik Umruestung Motor auf Schmelzlot

FK2-EU Kleine Mechanik Endlagenschaltermontage

FK2-EU KLEINE MECHANIK UMRUESTUNG SCHMELZLOT AUF MOTOR

Downloads

Produktinfos

Produktdatenblatt Brandschutzklappen Serie FK2-EU

Broschüren

Eine Klappe für alles. FK2-EU

Ersatzteilliste Brandschutz

Zertifikate

ATEX EU-Konformitätserklärung Serie FK2-EU

ATEX-Zertifikat FK2-EU

CE-Konformitätserklärung FK2-EU

Hygiene-Konformitätserklärung

Hygiene-Konformitätserklärung Serie FK2-EU

Leckageklassifizierung von TROX Lüftungskomponenten

Leistungserklärung Serie FK2-EU

Zertifikat Brandverhalten

Betriebsanleitungen

Montage- und Betriebsanleitung FK2-EU

Zusatz-Betriebsanleitung Explosionsgeschütze Brandschutzklappe FK2-EU

Zusatz-Montageanleitung / Additional Manual FK2-EU | GL

Zusatz-Montageanleitung / Additional Manual FK2-EU | WA

Zusatz-Montageanleitung Umrüstbaugruppen / Additional Manual FK·2-EU - Conversion kits

Montage- und Betriebsanleitung Hilti-Weichschottsystem und Brandschutzklappen FK2-EU / FKRS-EU

Zusatz-Montageanleitung / Additional Manual FK2-EU | E3

Zusatz-Montageanleitung / Additional Manual FK2-EU | GLK

Zusatz-Montageanleitung / Additional Manual FK2-EU | RM-O-3-D

Zusatz-Montageanleitung / Additional Manual FK2-EU | EW

Zusatz-Montageanleitung / Additional Manual FK2-EU | WE

Zusatz-Montageanleitung / Additional Manual FK2-EU | ODA

TECHNISCH NOTWENDIG

STATISTIK UND WEBSEITENANALYSE

KOMFORT UND PERSONALISIERUNG

FÜR DAS BESTE TROX ERLEBNIS

VON MOTORAUSFÜHRUNG
AUF SCHMELZLOTAUSFÜHRUNG
