MS

Kulissenschalldämpfer mit hoher Einfügungsdämpfung, auch im tieffrequenten Bereich

Kulissenschalldämpfer, bestehend aus Luftkanal und integrierten
Schalldämpferkulissen (Serie MK) mit Kammerblechen, für raumlufttechnische Anlagen

  • Dämpfungswirkung durch Absorption und Resonanz
  • Energieeinsparung durch strömungsoptimierten und profilierten Rahmen (Radius 20 mm)
  • Absorptionsmaterial gesundheitlich unbedenklich durch hohe Biolöslichkeit
  • Absorptionsmaterial mit aufkaschiertem Glasseidengewebe gegen Abrieb bis zu Luftgeschwindigkeiten von 20 m/s geschützt
  • Absorptionsmaterial nicht brennbar, nach EN 13501, Baustoffklasse A1
  • Ausführung in Luftdichtheitsklasse C und Druckklasse 2 gemäß DIN EN 15727
  • Einsetzbar in explosionsgefährdeten Bereichen (gemäß EG-Richtlinie 2014/34/EU (ATEX)), Zone 1, 2 und Zone 21, 22 (außerhalb) gemäß EG-Richtlinie 1999/92/EG
  • Betriebstemperatur bis maximal 100 °C, mit Streckmetall (Variante L) zeitweise bis maximal 300 °C einsetzbar

Optionale Ausstattung und Zubehör

  • Streckmetall als zusätzlicher mechanischer Schutz des Absorptionsmaterials
  • Edelstahlvariante A2 (1.4301), optional mit Lochblechabdeckung als zusätzlicher Schutz des Absorptionsmaterials
  • Weitere Edelstahl- und Aluminiumvarianten sowie PUR-beschichtete Oberflächen auf Anfrage

Aktualisiere Bestellschlüssel
Speichere Konfiguration
Ihr Preis wird berechnet
Aktualisiere technische Daten
  • Medien
Ausschreibungstext:
Aktualisiere Auschreibungstext
Vollständigen Text anzeigen Vollständigen Text verbergen
Initialisiere Bestellschlüssel

Allgemeine Informationen

Anwendung

  • Kulissenschalldämpfer zur Reduzierung von Ventilator- und Strömungsgeräuschen in raumlufttechnischen Anlagen

  • Dämpfungswirkung der Kulissen Serie MK durch Absorption und Resonanz

  • Breitbandiges Dämpfungsverhalten auch im tieffrequenten Bereich der kritischen Ventilatorgeräusche

  • Für Anforderungen in explosionsgefährdeten Bereichen (EG-Richtlinie 2014/34/EU (ATEX)), Zone 1, 2, 21 und 22 (außerhalb) gemäß Richtlinie 1999/92/EG


Besondere Merkmale

  • Erhöhte Einfügungsdämpfung im Bereich der kritischen Ventilatorgeräusche durch Kammerbleche
  • Ausführung in Luftdichtheitsklasse C und Druckklasse 2 gemäß DIN EN 15727
  • Energieeinsparung durch strömungsgünstig profilierten Kulissenrahmen
    • Bis 30 % niedrigere Druckdifferenzen
  • Hygienisch getestet und konform nach VDI 6022
  • Große Abmessungen möglich, durch geteilte Ausführung


Nenngrößen

  • Breite B: 200, 400, 600, 800, 1000, 1200, 1400, 1600, 1800, 2000, 2200, 2400 mm
    • Zwischenmaßreihe in Schritten von 1 mm
      • Kulissendicke 100 mm: 150 – 2399 mm
      • Kulissendicke 200 mm: 250 – 2399 mm
      • Kulissendicke 230 mm: 288 – 2399 mm
    • Breitengeteilte Ausführung bei Maß  2401 – 4800 mm in Schritten von 1 mm möglich
      • Gerade Kulissenanzahl: mittige Teilung
      • Ungerade Kulissenanzahl: außermittige Teilung
  • Höhe H: 300, 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1300, 1400, 1500, 1600, 1700, 1800 mm
    • Zwischenmaßreihe 150 – 1799 mm in Schritten von 1 mm
    • Höhengeteilte Ausführung bei Maß 1801 – 3600 mm in Schritten von 1 mm möglich
      • Mittige Teilung
  • Länge L: 500, 750, 1000, 1250, 1500 mm
    • Zwischenmaßreihe 501 – 1499 mm in Schritten von 1 mm
  • Längengeteilte Ausführung bei Maß 1501 – 3000 mm in Schritten von 1 mm möglich
    • Teil L1: 1000, 1250, 1500 mm
    • Teil L2: mindestens 501 mm und ≤ L1, in Schritten von 1 mm
  • Breiten- und/oder Höhenteilung, wenn B + H > 4200 mm

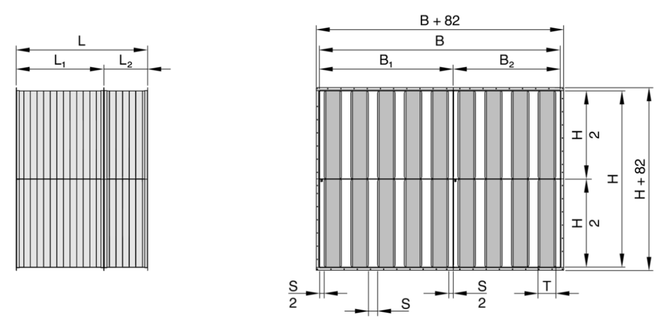

  • Spaltmaß S
    • Minimal: Kulissendicke T × 0,25, jedoch nicht < 40 mm
    • Maximal: Kulissendicke T × 2


Varianten

  • MS mit Kulisse Serie MK
    • Kulissendicke 100 mm
    • Kulissendicke 200 mm
    • Kulissendicke 230 mm


Ausführung

Luftkanal



  • Keine Eintragung: mit Luftkanal
  • OL: ohne Luftkanal (nur Kulissensatz Serie MK)

Kulissenoberfläche



  • F: Glasseidengewebe
  • L: Glasseidengewebe mit Streckmetalladdeckung für zusätzlichen mechanischen Schutz des Absorptionsmaterials
    • Edelstahlausführung mit Lochblechabdeckung


Materialien und Oberflächen



  • Keine Eintragung: stahlverzinkt 1.0917
  • A2: Edelstahl 1.4301
  • P1: Kulissen pulverbeschichtet in RAL 7001, silbergrau


Luftleitungsanschluss



  • P: Luftleitungsprofil 30 mm, stahlverzinkt oder Edelstahl
  • W: Winkelrahmen 35 × 35 × 3 mm, stahlverzinkt
  • T: Luftleitungsprofil 20 mm, stahlverzinkt


Gegenrahmen



  • Keine Eintragung: ohne
  • G: Gegenrahmen (nur bei Winkelrahmen, W)


Bauteile und Eigenschaften

  • Luftkanal
    • Ausführung in Luftdichtheitsklasse C und Druckklasse 2 gemäß DIN EN 15727
    • Diverse Luftleitungsanschlüsse wählbar
  • Gegenrahmen
    • Winkelrahmen mit identischem Lochbild gemäß bestelltem Schalldämpfer
    • Zur Montage an einen bauseitigen Kanal
    • Strömungsgünstig profilierter Kulissenrahmen
      • Abdeckung von Schnittkanten des Absorptionsmaterials
      • Reduzierung des Druckverlustes
      • Optimierung der Luftströmung und somit geringeres Strömungsgeräusch
      • Stabilität durch Profilierung
    • Absorptionsmaterial
    • Resonator- bzw. Kammerblech


    Konstruktionsmerkmale

    • Gefalzter Luftkanal, durch Sicken versteift
    • Schalldämpfer in breiten- und/oder höhengeteilter Ausführung mit Winkelrahmen
      • Nur stahlverzinkte Ausführung
    • Kulissenrahmen strömungsgünstig profiliert (Radius 20 mm), zur Verringerung der Turbulenzen auf der An- und Abströmseite und durch Sicken versteift
      • Rahmenenden für erhöhte Steifigkeit des Rahmens umgefalzt
    • Betriebstemperatur bis maximal 100 °C, Variante L für bis zu maximal 8 h bis 300 °C


    Materialien und Oberflächen

    • Luftkanal, Luftleitungsprofil  aus verzinktem Stahlblech 1.0917 oder Edelstahl 1.4301
    • Winkelrahmen aus verzinktem L-Stahl S235JRC2
    • Kulissenrahmen, Mittelsteg und Kammerbleche aus verzinktem Stahlblech 1.0917 oder Edelstahl 1.4301
      • Streckmetallabdeckung aus verzinktem Stahl 1.0917
      • Lochblechabdeckung aus Edelstahl 1.4301
      • Absorptionsmaterial Mineralwolle
        • Nach EN 13501, Baustoffklasse A1, nicht brennbar
        • RAL-Gütezeichen RAL-GZ 388
        • Gesundheitlich unbedenklich durch hohe Biolöslichkeit, nach TRGS 905 und EU-Richtlinie 97/69/EG
        • Durch aufkaschiertes Glasseidengewebe vor Abrieb durch strömende Luft bis maximal 20 m/s geschützt
        • Inert gegenüber Pilz- und Bakterienwachstum gemäß DIN EN 846


    Normen und Richtlinien

    • Einfügungsdämpfung und Schallleistung des Strömungsgeräusches gemessen nach EN ISO 7235
    • Hygieneanforderungen nach VDI 6022, VDI 3803 Teil 1 und DIN 1946 Teil 4
    • EG-Richtlinie 2014/34/EU: (ATEX) Geräte und Schutzsysteme zur bestimmungsgemäßen Verwendung in explosionsgefährdeten Bereichen
    • EG-Richtlinie 1999/92/EG (ATEX): Verbesserung des Gesundheitsschutzes und Sicherheit der Arbeitnehmer, die durch explosionsfähige Atmosphären gefährdet werden können
    • Luftdichtheitsklasse und Druckklasse gemäß DIN EN 15727


    Instandhaltung

    • Wartungsarm, da aufgrund der Konstruktion und der verwendeten Materialien keine Abnutzung erfolgt
    • Regelmäßige Reinigungsintervalle konform VDI6022

    Technische Information

    Funktion, Technische Daten, Schnellauslegung, Ausschreibungstext, Bestellschlüssel

    • Funktion
    • TECHNISCHE DATEN
    • SCHNELLAUSLEGUNG
    • AUSSCHREIBUNGSTEXT
    • BESTELLSCHLÜSSEL

    Kulissenschalldämpfer der Serie MS enthalten Kulissen der Serie MK.
    Die Dämpfungswirkung der Schalldämpferkulissen MK resultiert aus Absorption und Resonanz. Als Absorptionsmaterial enthalten die Kulissen Mineralwolle. Ein Teil der parallel zur Strömung verlaufenden Kulissenfläche ist mit Kammerblechen abgedeckt. Diese Bleche werden vom Schall in Schwingung versetzt und nehmen dadurch Schallenergie auf (Resonanz). Die Resonanz wirkt besonders im Bereich der kritischen Ventilatorengeräusche. Im Vergleich zu reinen Absorptionskulissen ergibt sich eine breitbandig höhere Dämpfung.

    Kulissendicken100, 200, 230 mm
    Nenngrößen (B × H × L)Serie MS 100: 150 × 150 × 500 mm – 2400 × 1800 × 1500 mm
    Serie MS 200: 250 × 150 × 500 mm – 2400 × 1800 × 1500 mm
    Serie MS 230: 288 × 150 × 500 mm – 2400 × 1800 × 1500 mm
    breitengeteilte Ausführung2401 – 4800 mm
    höhengeteilte Ausführung1801 – 3600 mm
    längengeteilte Ausführung1501 – 3000 mm
    Zwischenmaßreihein Schritten von 1 mm
    Betriebstemperatur

    maximal 100 °C, Variante L für bis zu maximal 8 h bis 300 °C

    Die Länge (L) von Kulissenschalldämpfern bezieht sich auf die Luftrichtung.

    Die Schnellauslegung gibt einen guten Überblick über die Einfügungsdämpfung sowie die Druckdifferenzen bei unterschiedlichen Kulissenspaltmaßen und Strömungsgeschwindigkeiten. Werte für andere Maße lassen sich mit unserem Auslegungsprogramm Easy Product Finder ermitteln.


    Die Druckdifferenzen gelten für Schalldämpfer mit einer Höhe von 1 m.

    MK100, MS100, Einfügungsdämpfung De [dB] und Druckdifferenz Δp[Pa]

    L

    Spaltbreite

    Mittenfrequenz fm [Hz]

    vs [m/s]
    63125250500100020004000800061014
    5005049101119252116102956

    500

    1003458131511882345
    100050511182028342823133772

    1000

    8048121623251915102855

    1000

    100479132121151192651
    150050614262937423629164487

    1500

    80511182232322419123263

    1500

    10049141929281913102956
    200050717343846

    > 50

    44361952102

    2000

    80614242940402923133670

    2000

    100512192437342216113262
    2500508204247

    > 50

    > 50

    > 50

    432260118

    2500

    80716303548473427144078

    2500

    100615243044412619123467
    30005092250

    > 50

    > 50

    > 50

    > 50

    502468133

    3000

    808193542

    > 50

    > 50

    3931164485

    3000

    1007172835

    > 50

    473022133773


    MK200, MS200, Einfügungsdämpfung De [dB] und Druckdifferenz Δp[Pa]

    L

    Spaltbreite

    Mittenfrequenz fm [Hz]

    vs [m/s]

    63125250500100020004000800061014
    50050461821241815132158114

    500

    1002412131512108113161
    1000506132934392920172467131

    1000

    80511242629221613154384

    1000

    10049212224191311133569
    1500508204146

    > 50

    4126212775147

    1500

    80616333640302016174894

    1500

    100514303234251714144078
    2000501028

    > 50

    > 50

    > 50

    > 50

    31263083164

    2000

    808224347

    > 50

    3924191953105

    2000

    100720384143322117164486

    2000

    2003122322181210792550
    2500501335

    > 50

    > 50

    > 50

    > 50

    37303392180

    2500

    801028

    > 50

    > 50

    > 50

    4728232159115

    2500

    1008254750

    > 50

    392419174894

    2500

    20041429282214118102854
    3000501542

    > 50

    > 50

    > 50

    > 50

    423436100197

    3000

    801134

    > 50

    > 50

    > 50

    > 50

    33262364126

    3000

    1001030

    > 50

    > 50

    > 50

    4628221953103

    3000

    200517353426161310113059


    MK230, MS230, Einfügungsdämpfung De [dB] und Druckdifferenz Δp[Pa]

    L

    Spaltbreite

    Mittenfrequenz fm [Hz]

    vs [m/s]

    63125250500100020004000800061014
    5008026141618141212154384

    500

    10025121315111011133569
    100080611242529211515184997

    1000

    100510212225171314144078

    1000

    2002714121067982344
    1500809173435412819182056109

    1500

    100815313134231616164588

    1500

    2003112017149101092549
    20008013224445

    > 50

    3422222262121

    2000

    1001120403944292019185098

    2000

    200414262318121212102854
    2500801627

    > 50

    > 50

    > 50

    4125252568134

    2500

    10013254948

    > 50

    3523222055108

    2500

    200518332822151513113059
    3000801933

    > 50

    > 50

    > 50

    4829282774146

    3000

    1001630

    > 50

    > 50

    > 50

    4126252260117

    3000

    200621393426171715123364

    Anwendung

    • Kulissenschalldämpfer zur Reduzierung von Ventilator- und Strömungsgeräuschen in raumlufttechnischen Anlagen

    • Dämpfungswirkung der Kulissen Serie MK durch Absorption und Resonanz

    • Breitbandiges Dämpfungsverhalten auch im tieffrequenten Bereich der kritischen Ventilatorgeräusche

    • Für Anforderungen in explosionsgefährdeten Bereichen (EG-Richtlinie 2014/34/EU (ATEX)), Zone 1, 2, 21 und 22 (außerhalb) gemäß Richtlinie 1999/92/EG


    Besondere Merkmale

    • Erhöhte Einfügungsdämpfung im Bereich der kritischen Ventilatorgeräusche durch Kammerbleche
    • Ausführung in Luftdichtheitsklasse C und Druckklasse 2 gemäß DIN EN 15727
    • Energieeinsparung durch strömungsgünstig profilierten Kulissenrahmen
      • Bis 30 % niedrigere Druckdifferenzen
    • Hygienisch getestet und konform nach VDI 6022
    • Große Abmessungen möglich, durch geteilte Ausführung


    Nenngrößen

    • Breite B: 200, 400, 600, 800, 1000, 1200, 1400, 1600, 1800, 2000, 2200, 2400 mm
      • Zwischenmaßreihe in Schritten von 1 mm
        • Kulissendicke 100 mm: 150 – 2399 mm
        • Kulissendicke 200 mm: 250 – 2399 mm
        • Kulissendicke 230 mm: 288 – 2399 mm
      • Breitengeteilte Ausführung bei Maß  2401 – 4800 mm in Schritten von 1 mm möglich
        • Gerade Kulissenanzahl: mittige Teilung
        • Ungerade Kulissenanzahl: außermittige Teilung
    • Höhe H: 300, 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1300, 1400, 1500, 1600, 1700, 1800 mm
      • Zwischenmaßreihe 150 – 1799 mm in Schritten von 1 mm
      • Höhengeteilte Ausführung bei Maß 1801 – 3600 mm in Schritten von 1 mm möglich
        • Mittige Teilung
    • Länge L: 500, 750, 1000, 1250, 1500 mm
      • Zwischenmaßreihe 501 – 1499 mm in Schritten von 1 mm
    • Längengeteilte Ausführung bei Maß 1501 – 3000 mm in Schritten von 1 mm möglich
      • Teil L1: 1000, 1250, 1500 mm
      • Teil L2: mindestens 501 mm und ≤ L1, in Schritten von 1 mm
    • Breiten- und/oder Höhenteilung, wenn B + H > 4200 mm
    • Spaltmaß S
      • Minimal: Kulissendicke T × 0,25, jedoch nicht < 40 mm
      • Maximal: Kulissendicke T × 2


    Varianten

    • MS mit Kulisse Serie MK
      • Kulissendicke 100 mm
      • Kulissendicke 200 mm
      • Kulissendicke 230 mm


    Ausführung

    Luftkanal



    • Keine Eintragung: mit Luftkanal
    • OL: ohne Luftkanal (nur Kulissensatz Serie MK)

    Kulissenoberfläche



    • F: Glasseidengewebe
    • L: Glasseidengewebe mit Streckmetalladdeckung für zusätzlichen mechanischen Schutz des Absorptionsmaterials
      • Edelstahlausführung mit Lochblechabdeckung


    Materialien und Oberflächen



    • Keine Eintragung: stahlverzinkt 1.0917
    • A2: Edelstahl 1.4301
    • P1: Kulissen pulverbeschichtet in RAL 7001, silbergrau


    Luftleitungsanschluss



    • P: Luftleitungsprofil 30 mm, stahlverzinkt oder Edelstahl
    • W: Winkelrahmen 35 × 35 × 3 mm, stahlverzinkt
    • T: Luftleitungsprofil 20 mm, stahlverzinkt


    Gegenrahmen



    • Keine Eintragung: ohne
    • G: Gegenrahmen (nur bei Winkelrahmen, W)


    Bauteile und Eigenschaften

    • Luftkanal
      • Ausführung in Luftdichtheitsklasse C und Druckklasse 2 gemäß DIN EN 15727
      • Diverse Luftleitungsanschlüsse wählbar
    • Gegenrahmen
      • Winkelrahmen mit identischem Lochbild gemäß bestelltem Schalldämpfer
      • Zur Montage an einen bauseitigen Kanal
      • Strömungsgünstig profilierter Kulissenrahmen
        • Abdeckung von Schnittkanten des Absorptionsmaterials
        • Reduzierung des Druckverlustes
        • Optimierung der Luftströmung und somit geringeres Strömungsgeräusch
        • Stabilität durch Profilierung
      • Absorptionsmaterial
      • Resonator- bzw. Kammerblech


      Konstruktionsmerkmale

      • Gefalzter Luftkanal, durch Sicken versteift
      • Schalldämpfer in breiten- und/oder höhengeteilter Ausführung mit Winkelrahmen
        • Nur stahlverzinkte Ausführung
      • Kulissenrahmen strömungsgünstig profiliert (Radius 20 mm), zur Verringerung der Turbulenzen auf der An- und Abströmseite und durch Sicken versteift
        • Rahmenenden für erhöhte Steifigkeit des Rahmens umgefalzt
      • Betriebstemperatur bis maximal 100 °C, Variante L für bis zu maximal 8 h bis 300 °C


      Materialien und Oberflächen

      • Luftkanal, Luftleitungsprofil  aus verzinktem Stahlblech 1.0917 oder Edelstahl 1.4301
      • Winkelrahmen aus verzinktem L-Stahl S235JRC2
      • Kulissenrahmen, Mittelsteg und Kammerbleche aus verzinktem Stahlblech 1.0917 oder Edelstahl 1.4301
        • Streckmetallabdeckung aus verzinktem Stahl 1.0917
        • Lochblechabdeckung aus Edelstahl 1.4301
        • Absorptionsmaterial Mineralwolle
          • Nach EN 13501, Baustoffklasse A1, nicht brennbar
          • RAL-Gütezeichen RAL-GZ 388
          • Gesundheitlich unbedenklich durch hohe Biolöslichkeit, nach TRGS 905 und EU-Richtlinie 97/69/EG
          • Durch aufkaschiertes Glasseidengewebe vor Abrieb durch strömende Luft bis maximal 20 m/s geschützt
          • Inert gegenüber Pilz- und Bakterienwachstum gemäß DIN EN 846


      Normen und Richtlinien

      • Einfügungsdämpfung und Schallleistung des Strömungsgeräusches gemessen nach EN ISO 7235
      • Hygieneanforderungen nach VDI 6022, VDI 3803 Teil 1 und DIN 1946 Teil 4
      • EG-Richtlinie 2014/34/EU: (ATEX) Geräte und Schutzsysteme zur bestimmungsgemäßen Verwendung in explosionsgefährdeten Bereichen
      • EG-Richtlinie 1999/92/EG (ATEX): Verbesserung des Gesundheitsschutzes und Sicherheit der Arbeitnehmer, die durch explosionsfähige Atmosphären gefährdet werden können
      • Luftdichtheitsklasse und Druckklasse gemäß DIN EN 15727


      Instandhaltung

      • Wartungsarm, da aufgrund der Konstruktion und der verwendeten Materialien keine Abnutzung erfolgt
      • Regelmäßige Reinigungsintervalle konform VDI6022

      MSOLFA2/900×600×1500/3×200/P/G
      ||| | | | | | | | |
      123 4 5 6 7 8 9 10 11
      1 Serie
      MS Kulissenschalldämpfer

      2 Luftkanal
      Keine Eintragung: mit Luftkanal
      OL ohne Luftkanal (nur Kulissensatz Serie MK)

      3 Kulissenoberfläche
      F Glasseidengewebe
      L Glasseidengewebe und Streckmetall

      4 Material Luftkanal und Schalldämpferkulissen
      Keine Eintragung: Stahl verzinkt (1.0917)
      A2 Edelstahl (1.4301)
      P1 pulverbeschichtet, RAL 7001 (Variante OL, ohne Luftkanal)

      5 Breite [mm]
      150 – 4800 (mit Kanalgehäuse)
      150 – 100000 (ohne Kanalgehäuse)

      6 Höhe [mm]
      150 – 3600 (mit Kanalgehäuse)
      150 – 5000 (ohne Kanalgehäuse)

      7 Länge in Luftrichtung [mm]
      500 – 3000 (mit Kanalgehäuse)
      150 – 5000 (ohne Kanalgehäuse)

      8 Kulissenanzahl

      9 Kulissendicke [mm]
      100, 200, 230

      10 Luftleitungsprofil
      P Luftkanalprofil 30 mm, Stahl verzinkt oder Edelstahl
      W Winkelrahmen 35 × 35 × 3 mm, nur Stahl verzinkt S235JRC2 (für breiten- und/oder höhengeteilte Schalldämpfer nur Winkelrahmen)
      T Luftkanalprofil 20 mm, nur Stahl verzinkt

      11 Gegenrahmen
      Keine Eintragung: ohne
      G Gegenrahmen (nur bei Winkelrahmen)


      Bestellbeispiel: MS-L/900×1500×1000/3×230/P

      Luftkanalmit Luftkanal
      KulissenoberflächeGlasseidengewebe und Streckmetall
      MaterialStahl verzinkt (1.0917)
      Breite900 mm
      Höhe1500 mm
      Länge (in Luftrichtung)1000 mm
      Kulissenanzahl3
      Kulissendicke230 mm
      LuftleitungsprofilLuftkanalprofil 30 mm


      Bestellbeispiel: MS-OL-L-A2/800×1500×1500/3×200
      Luftkanalohne Luftkanal (nur Kulissensatz Serie MK)
      KulissenoberflächeGlasseidengewebe und Lochblech
      MaterialEdelstahl (1.4301)
      Breite800 mm
      Höhe1500 mm
      Länge (in Luftrichtung)1500 mm
      Kulissenanzahl3
      Kulissendicke200 mm

      Gewichte

      • GEWICHTE
      Luftkanal mit Luftleitungsprofil (-P), L= 500
      H

      B

      400600800100012001400160020002400
      3007810121416182125
      60091113141618202327
      900131517192123252933
      1200151819212325273135
      1500182022242628293337
      1800212224262830323539

      Luftkanal mit Luftleitungsprofil (-P), L= 750

      H

      B

      400600800100012001400160020002400
      30091215172022253036
      600131518202325283238
      900172023252831333944
      1200212326283133364146
      1500252831333639414752
      1800283134363941444954

      Luftkanal mit Luftleitungsprofil (-P), L= 1000
      H

      B

      400600800100012001400160020002400
      300121619222529323946
      600161923262932354248
      900212528313538414855
      1200273034374044475461
      1500313437414447505663
      1800364043464953566369

      Luftkanal mit Luftleitungsprofil (-P), L= 1250

      H

      B

      400600800100012001400160020002400
      300141721252933374553
      600202327313539435159
      900263034384245495765
      1200323640444852566472
      1500384246505458627078
      1800444852566064687784

      Luftkanal mit Luftleitungsprofil (-P), L= 1500
      H

      B

      400600800100012001400160020002400
      300162126303540445463
      600232832374246516070
      900303539444953586776
      1200374146515560647383
      1500444853576266718089
      18005257616671768190100

      Luftkanal mit Winkelrahmen (-W), L= 500

      H

      B

      400600800100012001400160020002400
      300101316192225283339
      600141720232628313743
      900202326293235384550
      1200242730333639424854
      1500283134374043465258
      1800323538414447505561

      Luftkanal mit Winkelrahmen (-W), L= 750
      H

      B

      400600800100012001400160020002400
      300131720242831354350
      600182125293236394654
      900242832353943465461
      1200293236404347515865
      1500353943465054586573
      1800404447515558626976

      Luftkanal mit Winkelrahmen (-W), L= 1000

      H

      B

      400600800100012001400160020002400
      300162025293338435260
      600212630343943475564
      900283337414650556372
      1200354044495358627180
      1500414549545862677584
      1800485257616570748391

      Luftkanal mit Winkelrahmen (-W), L= 1250
      H

      B

      400600800100012001400160020002400
      300172227323742475767
      600253035404550556575
      900333843485358637383
      1200404550556066718191
      1500485358636873788999
      18005661667176818697107

      Luftkanal mit Winkelrahmen (-W), L= 1500

      H

      B

      400600800100012001400160020002400
      300202631374349546677
      600283440465157637485
      900374248546065718293
      12004551576268737990102
      15005459657176828798110
      180063697581879399110122

      MK 100 – Glasseidengewebe (-F)

      H

      L
      5007501000125015001750200022502500
      5003567810111213
      75056891113151618
      10006810121517192123
      12507912151820232730
      150081115182124293235
      17501013172024

      X

      X

      X

      X

      20001115192327

      X

      X

      X

      X

      22501217212530

      X

      X

      X

      X

      25001318232832

      X

      X

      X

      X


      MK 100 – Glasseidengewebe und Streckmetall (-L)

      HL
      5007501000125015001750200022502500
      50045781012131516
      7505810121416182022
      100071012151921242629
      125081215192226293437
      1500101418222630364044
      17501216212630XXXX
      20001319242934XXXX
      22501521263238XXXX
      25001623293541XXXX

      MK 100 – Glasseidengewebe und Lochblech (-L-A2)
      HL
      5007501000125015001750200022502500
      500578101214161820
      7507912141720232528
      100081215182326303336
      1250101418242832364246
      1500121723283338455055
      17501420263238XXXX
      20001623303643XXXX
      22501825334048XXXX
      25002028364452XXXX

      MK 200 – Glasseidengewebe (-F)

      HL
      5007501000125015001750200022502500
      500579111315171820
      75071012141720232528
      100091215182326293235
      1250111418232731354145
      1500131722273236434852
      17501520263136XXXX
      20001723293541XXXX
      22501925323945XXXX
      25002128354250XXXX

      MK 200 – Glasseidengewebe und Streckmetall (-L)
      HL
      5007501000125015001750200022502500
      5006810121417192123
      75081114172023262932
      1000101417212630343741
      1250121721273236414852
      1500142026313743515661
      17501724303643XXXX
      20001926344148XXXX
      22502129374553XXXX
      25002432415059XXXX

      MK 200 – Glasseidengewebe und Lochblech (-L-A2)

      HL
      5007501000125015001750200022502500
      5007912141619222427
      75091316192327313438
      1000121621253135404448
      1250141925313743485661
      1500162330374350596672
      17502027354350XXXX
      20002231404857XXXX
      22502534445463XXXX
      25002738485970XXXX

      MK 230 – Glasseidengewebe (-F)
      HL
      5007501000125015001750200022502500
      5006810121416182022
      75081113161922252830
      1000101317202528323539
      1250121620253034394549
      1500141925303540485357
      17501723283440XXXX
      20001925323945XXXX
      22502128354350XXXX
      25002331394755XXXX

      MK 230 – Glasseidengewebe und Streckmetall (-L)

      HL
      5007501000125015001750200022502500
      5006911131618212325
      75091215182125283235
      1000111519232933374145
      1250131823293440445256
      1500162128344046556166
      17501926334046XXXX
      20002129374452XXXX
      22502332414958XXXX
      25002635455464XXXX

      MK 230 – Glasseidengewebe und Lochblech (-L-A2)
      HL
      5007501000125015001750200022502500
      50071013151821242629
      750101417212529333740
      1000131722273338434752
      1250152127344046526066
      1500182533404754647077
      17502130384654XXXX
      20002433435261XXXX
      22502737475868XXXX
      25002941526375XXXX

      Einbaudetails, Abmessungen

      • EINBAUDETAILS
      • ABMESSUNGEN

      Einbau und Inbetriebnahme

      • Montageanleitung und anerkannte Regeln der Technik beachten, um angegebene Leistungsdaten zu erreichen
      • Bis Höhe H = 1200 mm und Länge L = 1500 mm sowie maximal 40 kg beliebige Einbaulage, jedoch Einbau der Kulissen stehend empfohlen
      • Ab Höhe H = 1201 mm Kulissen nur stehend einbauen
      • Die Länge (L) von Schalldämpferkulissen und Kulissenschalldämpfern bezieht sich grundsätzlich auf die Luftrichtung, daher insbesondere bei senkrechter Luftführung die Definition von Breite, Höhe und Länge beachten
      • Eine turbulente Luftströmung an Schalldämpferkulissen kann zu Beschädigungen an den Schalldämpferkulissen führen


      Eine gerade Anströmstrecke in Luftrichtung ist vor dem Schalldämpfer vorzusehen


      Die minimal empfohlene Anströmstrecke berechnet sich je nach Umlenkung, Querschnittsveränderung und Kulissenanordnung


      • Einbau in Luftleitungen außerhalb geschlossener Räume nur mit ausreichendem Wetterschutz

      Nenngrößen

      Breite B: 200, 400, 600, 800, 1000, 1200, 1400, 1600, 1800, 2000, 2200, 2400 mm

      Zwischenmaßreihe in Schritten von 1 mm:

      • Kulissendicke 100 mm: 150 – 2399 mm
      • Kulissendicke 200 mm: 250 – 2399 mm
      • Kulissendicke 230 mm: 288 – 2399 mm
      • Kulissendicke 300 mm: 375 – 2399 mm


      Breitengeteilte Ausführung bei Maß 2401 – 4800 mm in Schritten von 1 mm möglich

      • Gerade Kulissenanzahl: mittige Teilung
      • Ungerade Kulissenanzahl: außermittige Teilung


      Höhe H: 300, 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1300, 1400, 1500, 1600, 1700, 1800 mm

      • Zwischenmaßreihe 150 – 1799 mm in Schritten von 1 mm
      • Höhengeteilte Ausführung bei Maß 1801 – 3600 mm in Schritten von 1 mm möglich
      • Mittige Teilung


      Länge L: 500, 750, 1000, 1250, 1500 mm

      • Zwischenmaßreihe 501 – 1499 mm in Schritten von 1 mm

      Längengeteilte Ausführung bei Maß 1501 – 3000 mm in Schritten von 1 mm möglich

      • Teil L1: 1000, 1250, 1500 mm
      • Teil L2: mindestens 501 mm und ≤ L1, in Schritten von 1 mm


      Breiten- und/oder Höhenteilung, wenn B + H > 4200 mm

      Spaltmaß S

      • Minimal: Kulissendicke T × 0,25, jedoch nicht < 40 mm
      • Maximal: Kulissendicke T × 2

      Downloads

      Produktinfos

      Zertifikate

      Betriebsanleitungen

      production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Content-Security-Policy"=>"frame-ancestors 'self' https://*.scrivito.com https://punchoutcommerce.com https://www.trox.de https://trox-extern.com https://*.onventis.com http://localhost:63342 http://cerebrum.local", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

      Seite teilen

      Diese Seite weiterempfehlen

      Hier haben Sie die Möglichkeit diese Seite als Link weiter zu empfehlen.

      Mit Stern (*) markierte Felder sind Pflichtfelder.

      Kontakt

      Vielen dank für Ihre Nachricht!

      Ihre Empfehlung wurde verschickt und sollte jeden Moment beim Empfänger eingehen.

      Kontakt

      Wir sind für Sie da

      Bitte spezifizieren Sie das Thema Ihrer Anfrage und Ihre Kontaktdaten.
      Tel.: +43 1 250 43-0

      Mit Stern (*) markierte Felder sind Pflichtfelder.

      Kontakt

      Vielen Dank für Ihre Nachricht!

      Ihre Nachricht in ist unserem Service Center eingegangen und wird bearbeitet.
      Unsere Abteilung für Service-Anfragen wird sich in Kürze mit Ihnen in Verbindung setzten.
      Für allgemeine Fragen zu Produkten und Services erreichen Sie uns auch unter:
      Tel.: +43 1 250 43-0

      Kontakt

      Wir sind für Sie da

      Bitte spezifizieren Sie das Thema Ihrer Anfrage und Ihre Kontaktdaten.
      Tel.: +43 1 250 43-0

      Anhang (max. 10MB)

      Mit Stern (*) markierte Felder sind Pflichtfelder.

      Kontakt

      Vielen Dank für Ihre Nachricht!

      Ihre Nachricht in ist unserem Service Center eingegangen und wird bearbeitet.
      Unsere Abteilung für Service-Anfragen wird sich in Kürze mit Ihnen in Verbindung setzten.
      Für allgemeine Fragen zu Produkten und Services erreichen Sie uns auch unter:
      Tel.: +43 1 250 43-0
