KULISSENSCHALLDÄMPFER MIT HOHER EINFÜGUNGSDÄMPFUNG, AUCH IM HOCHFREQUENTEN BEREICH

Kulissenschalldämpfer, bestehend aus Luftkanal und integrierten Schalldämpferkulissen (Serie XK), für raumlufttechnische Anlagen

  • Dämpfungswirkung durch Absorption
  • Energieeinsparung durch strömungsoptimierten und profilierten Rahmen (Radius 20 mm)
  • Absorptionsmaterial gesundheitlich unbedenklich durch hohe Biolöslichkeit
  • Absorptionsmaterial mit aufkaschiertem Glasseidengewebe gegen Abrieb bis zu Luftgeschwindigkeiten von 20 m/s geschützt
  • Absorptionsmaterial nicht brennbar, nach EN 13501, Baustoffklasse A1
  • Ausführung in Luftdichtheitsklasse C und Druckklasse 2 gemäß DIN EN 15727
  • Einsetzbar in explosionsgefährdeten Bereichen (gemäß EG-Richtlinie 2014/34/ EU (ATEX)), Zone 1, 2 und Zone 21, 22 (außerhalb) gemäß EG-Richtlinie 1999/92/EG
  • Betriebstemperatur bis maximal 100 °C, mit Streckmetall (Variante L) zeitweise bis maximal 300 °C einsetzbar


Optionale Ausstattung und Zubehör
  • Streckmetall als zusätzlicher mechanischer Schutz des Absorptionsmaterials
  • Edelstahlvariante A2 (1.4301), optional mit Lochblechabdeckung als zusätzlicher Schutz des Absorptionsmaterials
  • Weitere Edelstahl- und Aluminiumvarianten sowie PUR-beschichtete Oberflächen auf Anfrage

Aktualisiere Bestellschlüssel
Speichere Konfiguration
Ihr Preis wird berechnet
Aktualisiere technische Daten
  • Medien
Ausschreibungstext:
Aktualisiere Auschreibungstext
Vollständigen Text anzeigen Vollständigen Text verbergen
Initialisiere Bestellschlüssel

Allgemeine Informationen

Anwendung

  • Kulissenschalldämpfer zur Reduzierung von Ventilator- und Strömungsgeräuschen in raumlufttechnischen Anlagen

  • Dämpfungswirkung der Kulissen Serie XK durch Absorption

  • Breitbandiges Dämpfungsverhalten auch im hochfrequenten Bereich

  • Für Anforderungen in explosionsgefährdeten Bereichen (EG-Richtlinie 2014/34/EU (ATEX)), Zone 1, 2, 21 und 22 (außerhalb) gemäß Richtlinie 1999/92/EG


Besondere Merkmale

  • Erhöhte Einfügungsdämpfung im hochfrequenten Bereich
  • Ausführung in Luftdichtheitsklasse C und Druckklasse 2 gemäß DIN EN 15727
  • Energieeinsparung durch strömungsgünstig profilierten Kulissenrahmen
    • Bis 30 % niedrigere Druckdifferenzen
  • Hygienisch getestet und konform nach VDI 6022
  • Große Abmessungen möglich, durch geteilte Ausführung


Nenngrößen

  • Breite B: 200, 400, 600, 800, 1000, 1200, 1400, 1600, 1800, 2000, 2200, 2400 mm
    • Zwischenmaßreihe in Schritten von 1 mm
      • Kulissendicke 100 mm: 150 – 2399 mm
      • Kulissendicke 200 mm: 250 – 2399 mm
      • Kulissendicke 230 mm: 288 – 2399 mm
      • Kulissendicke 300 mm: 375 – 2399 mm
    • Breitengeteilte Ausführung bei Maß  2401 – 4800 mm in Schritten von 1 mm möglich
      • Gerade Kulissenanzahl: mittige Teilung
      • Ungerade Kulissenanzahl: außermittige Teilung
  • Höhe H: 300, 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1300, 1400, 1500, 1600, 1700, 1800 mm
    • Zwischenmaßreihe 150 – 1799 mm in Schritten von 1 mm
    • Höhengeteilte Ausführung bei Maß 1801 – 3600 mm in Schritten von 1 mm möglich
      • Mittige Teilung
  • Länge L: 500, 750, 1000, 1250, 1500 mm
    • Zwischenmaßreihe 501 – 1499 mm in Schritten von 1 mm
  • Längengeteilte Ausführung bei Maß 1501 – 3000 mm in Schritten von 1 mm möglich
    • Teil L1: 1000, 1250, 1500 mm
    • Teil L2: mindestens 501 mm und ≤ L1, in Schritten von 1 mm
  • Breiten- und/oder Höhenteilung, wenn B + H > 4200 mm
  • Spaltmaß S
    • Minimal: Kulissendicke T × 0,25, jedoch nicht < 40 mm
    • Maximal: Kulissendicke T × 2


Varianten

  • XS mit Kulisse Serie XK
    • Kulissendicke 100 mm
    • Kulissendicke 200 mm
    • Kulissendicke 230 mm
    • Kulissendicke 300 mm


Ausführung

Luftkanal



  • Keine Eintragung: mit Luftkanal
  • OL: ohne Luftkanal (nur Kulissensatz Serie XK)

Kulissenoberfläche



  • F: Glasseidengewebe
  • L: Glasseidengewebe mit Streckmetalladdeckung für zusätzlichen mechanischen Schutz des Absorptionsmaterials
    • Edelstahlausführung mit Lochblechabdeckung


Materialien und Oberflächen



  • Keine Eintragung: stahlverzinkt 1.0917
  • A2: Edelstahl 1.4301
  • P1: Kulissen pulverbeschichtet in RAL 7001, silbergrau


Luftleitungsanschluss


  • Keine Eintragung: ohne Luftleitungsprofil (nur Kulissensatz)
  • P: Luftleitungsprofil 30 mm, stahlverzinkt oder Edelstahl
  • W: Winkelrahmen 35 × 35 × 3 mm, stahlverzinkt
  • T: Luftleitungsprofil 20 mm, stahlverzinkt


Gegenrahmen



  • Keine Eintragung: ohne
  • G: Gegenrahmen (nur bei Winkelrahmen, W)


Bauteile und Eigenschaften

  • Luftkanal
    • Ausführung in Luftdichtheitsklasse C und Druckklasse 2 gemäß DIN EN 15727
    • Diverse Luftleitungsanschlüsse wählbar
  • Gegenrahmen
    • Winkelrahmen mit identischem Lochbild gemäß bestelltem Schalldämpfer
    • Zur Montage an einen bauseitigen Kanal
    • Strömungsgünstig profilierter Kulissenrahmen
      • Abdeckung von Schnittkanten des Absorptionsmaterials
      • Reduzierung des Druckverlustes
      • Optimierung der Luftströmung und somit geringeres Strömungsgeräusch
      • Stabilität durch Profilierung


    Konstruktionsmerkmale

    • Gefalzter Luftkanal, durch Sicken versteift
    • Schalldämpfer in breiten- und/oder höhengeteilter Ausführung mit Winkelrahmen
      • Nur stahlverzinkte Ausführung
    • Kulissenrahmen strömungsgünstig profiliert (Radius 20 mm), zur Verringerung der Turbulenzen auf der An- und Abströmseite und durch Sicken versteift
      • Rahmenenden für erhöhte Steifigkeit des Rahmens umgefalzt
    • Betriebstemperatur bis maximal 100 °C, Variante L für bis zu maximal 8 h bis 300 °C


    Materialien und Oberflächen

    • Luftkanal, Luftleitungsprofil  aus verzinktem Stahlblech 1.0917 oder Edelstahl 1.4301
    • Winkelrahmen aus verzinktem L-Stahl S235JRC2
    • Kulissenrahmen, Mittelsteg aus verzinktem Stahlblech 1.0917 oder Edelstahl 1.4301
      • Streckmetallabdeckung aus verzinktem Stahl 1.0917
      • Lochblechabdeckung aus Edelstahl 1.4301
      • Absorptionsmaterial Mineralwolle
        • Nach EN 13501, Baustoffklasse A1, nicht brennbar
        • RAL-Gütezeichen RAL-GZ 388
        • Gesundheitlich unbedenklich durch hohe Biolöslichkeit, nach TRGS 905 und EU-Richtlinie 97/69/EG
        • Durch aufkaschiertes Glasseidengewebe vor Abrieb durch strömende Luft bis maximal 20 m/s geschützt
        • Inert gegenüber Pilz- und Bakterienwachstum gemäß DIN EN 846


    Normen und Richtlinien

    • Einfügungsdämpfung und Schallleistung des Strömungsgeräusches gemessen nach EN ISO 7235
    • Hygieneanforderungen nach VDI 6022, VDI 3803 Teil 1 und DIN 1946 Teil 4
    • EG-Richtlinie 2014/34/EU: (ATEX) Geräte und Schutzsysteme zur bestimmungsgemäßen Verwendung in explosionsgefährdeten Bereichen
    • EG-Richtlinie 1999/92/EG (ATEX): Verbesserung des Gesundheitsschutzes und Sicherheit der Arbeitnehmer, die durch explosionsfähige Atmosphären gefährdet werden können
    • Luftdichtheitsklasse und Druckklasse gemäß DIN EN 15727


    Instandhaltung

    • Wartungsarm, da aufgrund der Konstruktion und der verwendeten Materialien keine Abnutzung erfolgt
    • Regelmäßige Reinigungsintervalle konform VDI6022

    Technische Information

    Funktion, Technische Daten, Schnellauslegung, Ausschreibungstext, Bestellschlüssel

    • Funktion
    • TECHNISCHE DATEN
    • SCHNELLAUSLEGUNG
    • AUSSCHREIBUNGSTEXT
    • BESTELLSCHLÜSSEL

    Kulissenschalldämpfer der Serie XS enthalten Kulissen der Serie XK. Die Dämpfungswirkung der Schalldämpferkulissen XK resultiert aus Absorption. Als Absorptionsmaterial enthalten die Kulissen Mineralwolle.

    Kulissendicken100, 200, 230, 300 mm
    Nenngrößen (B × H × L)Serie XS 100: 150 × 150 × 500 mm – 2400 × 1800 × 1500 mm
    Serie XS 200: 250 × 150 × 500 mm – 2400 × 1800 × 1500 mm
    Serie XS 230: 288 × 150 × 500 mm – 2400 × 1800 × 1500 mm
    Serie XS 300: 375 × 150 × 500 mm – 2400 × 1800 × 1500 mm
    breitengeteilte Ausführung2401 – 4800 mm
    höhengeteilte Ausführung1801 – 3600 mm
    längengeteilte Ausführung1501 – 3000 mm
    Zwischenmaßreihein Schritten von 1 mm
    Betriebstemperatur

    maximal 100 °C, Variante L für bis zu maximal 8 h bis 300 °C

    Die Schnellauslegung gibt einen guten Überblick über die Einfügungsdämpfung sowie die Druckdifferenzen bei unterschiedlichen Kulissenspaltmaßen und Strömungsgeschwindigkeiten. Werte für andere Maße lassen sich mit unserem Auslegungsprogramm Easy Product Finder ermitteln.


    Die Druckdifferenzen gelten für Schalldämpfer mit einer Höhe von 1 m.

    XK100, XS100, Einfügungsdämpfung De [dB] und Druckdifferenz Δpt [Pa]

    L

    Spaltbreite

    Mittenfrequenz fm [Hz]

    vs [m/s]

    63125250500100020004000800061014
    500504861835402722102956

    500

    100444152722151082345
    100050610142844483529133772

    1000

    8057102438382720102855

    1000

    100558233633231592651
    1500507132138

    > 50

    > 50

    4337164487

    1500

    8069163348483526123263

    1500

    10067133045453121102956
    2000508162948

    > 50

    > 50

    > 50

    451952102

    2000

    807102141

    > 50

    > 50

    4333133670

    2000

    100781838

    > 50

    > 50

    3927113262
    250050101836

    > 50

    > 50

    > 50

    > 50

    > 50

    2260118

    2500

    808122749

    > 50

    > 50

    > 50

    39144078

    2500

    100892245

    > 50

    > 50

    4833123467
    300050112144

    > 50

    > 50

    > 50

    > 50

    > 50

    2468133

    3000

    80101433

    > 50

    > 50

    > 50

    > 50

    45164485

    3000

    10091027

    > 50

    > 50

    > 50

    > 50

    38133773


    XK200, XS200, Einfügungsdämpfung De [dB] und Druckdifferenz Δpt [Pa]

    L

    Spaltbreite

    Mittenfrequenz fm [Hz]

    vs [m/s]

    63125250500100020004000800061014
    50050491427423825192158114

    500

    10025101928241612113161
    1000505142143

    > 50

    > 50

    36252467131

    1000

    80410183546412719154384

    1000

    10049163241352316133569
    15005071929

    > 50

    > 50

    > 50

    47312775147

    1500

    806142449

    > 50

    > 50

    3523174894

    1500

    1005122244

    > 50

    463019144078
    20005092436

    > 50

    > 50

    > 50

    > 50

    373083164

    2000

    8071931

    > 50

    > 50

    > 50

    44271953105

    2000

    10061628

    > 50

    > 50

    > 50

    3723164486

    2000

    200391940443116992550
    250050112944

    > 50

    > 50

    > 50

    > 50

    423392180

    2500

    8092337

    > 50

    > 50

    > 50

    > 50

    322159115

    2500

    10082034

    > 50

    > 50

    > 50

    4427174894

    2500

    2004112449

    > 50

    381911102854
    3000501334

    > 50

    > 50

    > 50

    > 50

    > 50

    4836100197

    3000

    80102744

    > 50

    >50

    > 50

    > 50

    362364126

    3000

    10092340

    > 50

    > 50

    > 50

    > 50

    301953103

    3000

    20051329

    > 50

    > 50

    452212113059


    XK230, XS230, Einfügungsdämpfung De [dB] und Druckdifferenz Δpt [Pa]

    L

    Spaltbreite

    Mittenfrequenz fm [Hz]

    vs [m/s]

    63125250500100020004000800061014
    5008036112230221615154384

    500

    10035101926191414133569
    100080410183242342319184997

    1000

    10049172938302017144078

    1000

    2003612202317111082344
    1500805142541

    > 50

    4730222056109

    1500

    100513233849412620164588

    1500

    2004818273223141292549
    20008061832

    > 50

    > 50

    > 50

    37262262121

    2000

    1006163047

    > 50

    > 50

    3223185098

    2000

    200411233540281714102854
    25008072239

    > 50

    > 50

    > 50

    43292568134

    2500

    10072037

    > 50

    > 50

    > 50

    38262055108

    2500

    200513284248342016113059
    30008082646

    > 50

    > 50

    > 50

    50322774146

    3000

    10082443

    > 50

    > 50

    > 50

    44292260117

    3000

    2006163350

    > 50

    402418123364


    XK300, XS300, Einfügungsdämpfung De [dB] und Druckdifferenz Δpt [Pa]

    L

    Spaltbreite

    Mittenfrequenz fm [Hz]

    vs [m/s]

    63125250500100020004000800061014
    50080371522292618122158113

    500

    10036132026231611174691
    1000805122334423724162365127

    1000

    1004112131383322141851101

    1000

    20038162225211310102753
    1500806173245

    > 50

    4730202672141

    1500

    1005162942504227182056111

    1500

    200312222933271711112957
    20008072340

    > 50

    > 50

    > 50

    36232879154

    2000

    10062137

    > 50

    > 50

    > 50

    32212262121

    2000

    200415283741332013113161
    25008092849

    > 50

    > 50

    > 50

    42273186168

    2500

    10082645

    > 50

    > 50

    > 50

    37242467131

    2500

    200519344550392415123365
    3000801034

    > 50

    > 50

    > 50

    > 50

    48303393182

    3000

    100931

    > 50

    > 50

    > 50

    > 50

    43272672141

    3000

    20062340

    > 50

    > 50

    452717133569

    Kulissenschalldämpfer zur Reduzierung von Ventilator- und Strömungsgeräuschen in raumlufttechnischen Anlagen. Dämpfungswirkung durch Absorption. Energiesparende sowie hygienisch getestete und zertifizierte Ausführung. Kulissenschalldämpfer bestehend aus einem Luftkanal mit Luftleitungsanschlüssen und integrierten Kulissen Serie XK oder als Kulisseneinbausatz. Die Schalldämpferkulissen verfügen über einen strömungsgünstig profilierten Kulissenrahmen (Radius 20 mm) und Absorptionsmaterial. Der Kulissenrahmen reduziert Druckverluste und führt zu einem geringeren Strömungsgeräusch. Die Profilierung sowie die umgefalzten Rahmenenden tragen zur Steifigkeit der Kulisse bei. Einfügungsdämpfung und Schallleistungspegel des Strömungsgeräusches gemessen nach EN ISO 7235. Für Anforderungen in explosionsgefährdeten Bereichen (ATEX), Zone 1, 2, 21 und 22 (außerhalb) gemäß Richtlinie 1999/92/EG. Luftkanal entspricht nach DIN EN 15727 der Luftdichtheitsklasse C und Druckklasse 2.


    Besondere Merkmale

    • Erhöhte Einfügungsdämpfung im hochfrequenten Bereich
    • Ausführung in Luftdichtheitsklasse C und Druckklasse 2 gemäß DIN EN 15727
    • Energieeinsparung durch strömungsgünstig profilierten Kulissenrahmen
      • Bis 30 % niedrigere Druckdifferenzen
    • Hygienisch getestet und konform nach VDI 6022
    • Große Abmessungen möglich, durch geteilte Ausführung


    Materialien und Oberflächen

    • Luftkanal, Luftleitungsprofil  aus verzinktem Stahlblech 1.0917 oder Edelstahl 1.4301
    • Winkelrahmen aus verzinktem L-Stahl S235JRC2
    • Kulissenrahmen, Mittelsteg aus verzinktem Stahlblech 1.0917 oder Edelstahl 1.4301
      • Streckmetallabdeckung aus verzinktem Stahl 1.0917
      • Lochblechabdeckung aus Edelstahl 1.4301
      • Absorptionsmaterial Mineralwolle
        • Nach EN 13501, Baustoffklasse A1, nicht brennbar
        • RAL-Gütezeichen RAL-GZ 388
        • Gesundheitlich unbedenklich durch hohe Biolöslichkeit, nach TRGS 905 und EU-Richtlinie 97/69/EG
        • Durch aufkaschiertes Glasseidengewebe vor Abrieb durch strömende Luft bis maximal 20 m/s geschützt
        • Inert gegenüber Pilz- und Bakterienwachstum gemäß DIN EN 846


    Ausführung

    Luftkanal



    • Keine Eintragung: mit Luftkanal
    • OL: ohne Luftkanal (nur Kulissensatz Serie XK)

    Kulissenoberfläche



    • F: Glasseidengewebe
    • L: Glasseidengewebe mit Streckmetalladdeckung für zusätzlichen mechanischen Schutz des Absorptionsmaterials
      • Edelstahlausführung mit Lochblechabdeckung


    Materialien und Oberflächen



    • Keine Eintragung: stahlverzinkt 1.0917
    • A2: Edelstahl 1.4301
    • P1: Kulissen pulverbeschichtet in RAL 7001, silbergrau


    Luftleitungsanschluss



    • P: Luftleitungsprofil 30 mm, stahlverzinkt oder Edelstahl
    • W: Winkelrahmen 35 × 35 × 3 mm, stahlverzinkt
    • T: Luftleitungsprofil 20 mm, stahlverzinkt


    Gegenrahmen



    • Keine Eintragung: ohne
    • G: Gegenrahmen (nur bei Winkelrahmen, W)


    Technische Daten

    • Kulissendicken: 100, 200, 230, 300 mm
    • Abmessungen B × H × L: von XS 100: 150 × 150 × 500 mm, XS 200: 250 × 150 × 500 mm, XS 230: 288 × 150 × 500 mm, XS 300: 375 × 150 × 500 mm
    • Ungeteilte Ausführung: bis 2400 × 1800 × 1500 mm
    • Breitengeteilte Ausführung: 2401 – 4800 mm
    • Höhengeteilte Ausführung: 1801 – 3600 mm
    • Längengeteilte Ausführung: 1501 – 3000 mm
    • Zwischenmaßreihe: in Schritten von 1 mm
    • Betriebstemperatur: bis maximal 100 °C, Variante L für bis zu maximal 8 h bis 300 °C






    Die Länge (L) von Kulissenschalldämpfern bezieht sich auf die Luftrichtung


    Auslegungsdaten


    • B [mm]
    • H [mm]
    • L (in Luftrichtung) [mm]
    • qv [m³/h]
    • De bei 250 Hz [dB]
    • Δpt [Pa]

    XSOLFA2/900×600×1500/3×200/P/G
    |||||| | | | | |
    123456 7 8 9 10 11
    1 Serie
    XS Kulissenschalldämpfer

    2 Luftkanal
    Keine Eintragung: mit Luftkanal
    OL ohne Luftkanal (nur Kulissensatz Serie XK)

    3 Kulissenoberfläche

    F Glasseidengewebe
    L Glasseidengewebe und Streckmetall

    4 Material Luftkanal und Schalldämpferkulissen
    Keine Eintragung: Stahl verzinkt (1.0917)
    A2 Edelstahl (1.4301)
    P1 pulverbeschichtet, RAL 7001 (Variante OL, ohne Luftkanal)

    5 Breite [mm]
    150 – 4800 (mit Kanalgehäuse)
    150 – 100000 (ohne Kanalgehäuse)

    6 Höhe [mm]
    150 – 3600 (mit Kanalgehäuse)
    150 – 5000 (ohne Kanalgehäuse)

    7 Länge in Luftrichtung [mm]
    500 – 3000 (mit Kanalgehäuse)
    150 – 5000 (ohne Kanalgehäuse)

    8 Kulissenanzahl

    9 Kulissendicke [mm]

    100, 200, 230, 300

    10 Luftleitungsprofil

    Keine Eintragung: ohne Luftleitungsprofil (nur Kulissensatz XK)

    P Luftkanalprofil 30 mm, Stahl verzinkt oder Edelstahl
    W Winkelrahmen 35 × 35 × 3 mm, nur Stahl verzinkt S235JRC2 (für breiten- und/oder höhengeteilte Schalldämpfer nur Winkelrahmen)
    T Luftkanalprofil 20 mm, nur Stahl verzinkt

    11 Gegenrahmen
    Keine Eintragung: ohne
    G Gegenrahmen (nur bei Winkelrahmen)


    Bestellbeispiel: XS-L/900×1500×1000/3×230/P

    Luftkanalmit Luftkanal
    KulissenoberflächeGlasseidengewebe und Streckmetall
    MaterialStahl verzinkt (1.0917)
    Breite900 mm
    Höhe1500 mm
    Länge (in Luftrichtung)1000 mm
    Kulissenanzahl3
    Kulissendicke230 mm
    LuftleitungsprofilLuftkanalprofil 30 mm


    Bestellbeispiel: XS-OL-L-A2/800×1500×1500/3×200

    Luftkanalohne Luftkanal (nur Kulissensatz Serie XK)
    KulissenoberflächeGlasseidengewebe und Lochblech
    MaterialEdelstahl (1.4301)
    Breite800 mm
    Höhe1500 mm
    Länge (in Luftrichtung)1500 mm
    Kulissenanzahl3
    Kulissendicke200 mm

    Abmessungen

    • ABMESSUNGEN

    Nenngrößen

    Breite B: 200, 400, 600, 800, 1000, 1200, 1400, 1600, 1800, 2000, 2200, 2400 mm

    Zwischenmaßreihe in Schritten von 1 mm:

    • Kulissendicke 100 mm: 150 – 2399 mm
    • Kulissendicke 200 mm: 250 – 2399 mm
    • Kulissendicke 230 mm: 288 – 2399 mm
    • Kulissendicke 300 mm: 375 – 2399 mm


    Breitengeteilte Ausführung bei Maß 2401 – 4800 mm in Schritten von 1 mm möglich

    • Gerade Kulissenanzahl: mittige Teilung
    • Ungerade Kulissenanzahl: außermittige Teilung


    Höhe H: 300, 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1300, 1400, 1500, 1600, 1700, 1800 mm

    Zwischenmaßreihe 150 – 1799 mm in Schritten von 1 mm

    Höhengeteilte Ausführung bei Maß 1801 – 3600 mm in Schritten von 1 mm möglich

    • Mittige Teilung


    Länge L: 500, 750, 1000, 1250, 1500 mm

    • Zwischenmaßreihe 501 – 1499 mm in Schritten von 1 mm


    Längengeteilte Ausführung bei Maß 1501 – 3000 mm in Schritten von 1 mm möglich

    • Teil L1: 1000, 1250, 1500 mm
    • Teil L2: mindestens 501 mm und ≤ L1, in Schritten von 1 mm


    Breiten- und/oder Höhenteilung, wenn B + H > 4200 mm

    Spaltmaß S

    • Minimal: Kulissendicke T × 0,25, jedoch nicht < 40 mm
    • Maximal: Kulissendicke T × 2

    Einbaudetails, Gewichte

    • EINBAUDETAILS
    • GEWICHTE

    Einbau und Inbetriebnahme

    • Montageanleitung und anerkannte Regeln der Technik beachten, um angegebene Leistungsdaten zu erreichen
    • Bis Höhe H = 1200 mm und Länge L = 1500 mm sowie maximal 40 kg beliebige Einbaulage, jedoch Einbau der Kulissen stehend empfohlen
    • Ab Höhe H = 1201 mm Kulissen nur stehend einbauen
    • Die Länge (L) von Schalldämpferkulissen und Kulissenschalldämpfern bezieht sich grundsätzlich auf die Luftrichtung, daher insbesondere bei senkrechter Luftführung die Definition von Breite, Höhe und Länge beachten
    • Eine turbulente Luftströmung an Schalldämpferkulissen kann zu Beschädigungen an den Schalldämpferkulissen führen

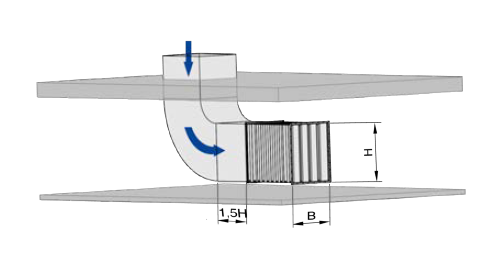

    Eine gerade Anströmstrecke in Luftrichtung ist vor dem Schalldämpfer vorzusehen


    Die minimal empfohlene Anströmstrecke berechnet sich je nach Umlenkung, Querschnittsveränderung und Kulissenanordnung


    • Einbau in Luftleitungen außerhalb geschlossener Räume nur mit ausreichendem Wetterschutz
    Luftkanal mit Luftleitungsprofil (-P), L= 500
    H

    B

    400600800100012001400160020002400
    3007810121416182125
    60091113141618202327
    900131517192123252933
    1200151819212325273135
    1500182022242628293337
    1800212224262830323539

    Luftkanal mit Luftleitungsprofil (-P), L= 750

    H

    B

    400600800100012001400160020002400
    30091215172022253036
    600131518202325283238
    900172023252831333944
    1200212326283133364146
    1500252831333639414752
    1800283134363941444954

    Luftkanal mit Luftleitungsprofil (-P), L= 1000

    H

    B

    400600800100012001400160020002400
    300121619222529323946
    600161923262932354248
    900212528313538414855
    1200273034374044475461
    1500313437414447505663
    1800364043464953566369

    Luftkanal mit Luftleitungsprofil (-P), L= 1250

    H

    B

    400600800100012001400160020002400
    300141721252933374553
    600202327313539435159
    900263034384245495765
    1200323640444852566472
    1500384246505458627078
    1800444852566064687784

    Luftkanal mit Luftleitungsprofil (-P), L= 1500

    H

    B

    400600800100012001400160020002400
    300162126303540445463
    600232832374246516070
    900303539444953586776
    1200374146515560647383
    1500444853576266718089
    18005257616671768190100

    Luftkanal mit Winkelrahmen (-W), L= 500
    H

    B

    400600800100012001400160020002400
    300101316192225283339
    600141720232628313743
    900202326293235384550
    1200242730333639424854
    1500283134374043465258
    1800323538414447505561

    Luftkanal mit Winkelrahmen (-W), L= 750

    H

    B

    400600800100012001400160020002400
    300131720242831354350
    600182125293236394654
    900242832353943465461
    1200293236404347515865
    1500353943465054586573
    1800404447515558626976

    Luftkanal mit Winkelrahmen (-W), L= 1000

    H

    B

    400600800100012001400160020002400
    300162025293338435260
    600212630343943475564
    900283337414650556372
    1200354044495358627180
    1500414549545862677584
    1800485257616570748391

    Luftkanal mit Winkelrahmen (-W), L= 1250

    H

    B

    400600800100012001400160020002400
    300172227323742475767
    600253035404550556575
    900333843485358637383
    1200404550556066718191
    1500485358636873788999
    18005661667176818697107

    Luftkanal mit Winkelrahmen (-W), L= 1500

    H

    B

    400600800100012001400160020002400
    300202631374349546677
    600283440465157637485
    900374248546065718293
    12004551576268737990102
    15005459657176828798110
    180063697581879399110122

    XK 100 – Glasseidengewebe (-F)

    HL

    500

    750

    1000

    1250

    1500

    1750

    2000

    2250

    2500

    500334567899
    750345679101112
    100045781011131415
    1250568101214151920
    15006710121416202223
    175079111416XXXX
    2000810131517XXXX
    2250911141619XXXX
    2500912151821XXXX

    XK 100 – Glasseidengewebe und Streckmetall (-L)

    HL

    500

    750

    1000

    1250

    1500

    1750

    2000

    2250

    2500

    5004578911121415
    750579111315171921
    10007911141820222527
    125081114182124273235
    150091317212428343841
    175079111416XXXX
    2000810131517XXXX
    2250911141619XXXX
    2500912151821XXXX

    XK 100 – Glasseidengewebe und Lochblech (-L-A2)

    HL

    500

    750

    1000

    1250

    1500

    1750

    2000

    2250

    2500

    500457101214161820
    7505710131619232629
    100071013172126303438
    125081216212732374148
    150091419263237435257
    17501623303743XXXX
    20001826344149XXXX
    22502129384655XXXX
    25002332415160XXXX

    XK 200 – Glasseidengewebe (-F)

    HL

    500

    750

    1000

    1250

    1500

    1750

    2000

    2250

    2500

    50046791012131516
    7506810121316182022
    100071012141820232527
    125091214182124273235
    1500101318212428343740
    17501216202428XXXX
    20001418232731XXXX
    22501520253035XXXX
    25001722273338XXXX

    XK 200 – Glasseidengewebe und Streckmetall (-L)

    HL

    500

    750

    1000

    1250

    1500

    1750

    2000

    2250

    2500

    5006810121416182022
    75081013161922252831
    1000101317202529323639
    1250121620263035394550
    1500141925303541485358
    17501623293541XXXX
    20001825323946XXXX
    22502128364351XXXX
    25002331394756XXXX

    XK 200 – Glasseidengewebe und Lochblech (-L-A2)

    HL
    5007501000125015001750200022502500
    50071013151821242730
    750101418212530343841
    1000131822283439444954
    1250152128354147536268
    1500182533414856667380
    17502230394756XXXX
    20002434445363XXXX
    22502738495970XXXX
    25003042546677XXXX

    XK 230 – Glasseidengewebe (-F)

    HL
    5007501000125015001750200022502500
    500578101214151719
    7507911131518202225
    100081114162023262831
    1250101316212428313639
    1500121520242832384246
    17501418232832XXXX
    20001621263136XXXX
    22501723283439XXXX
    25001925313743XXXX

    XK 230 – Glasseidengewebe und Streckmetall (-L)

    HL
    5007501000125015001750200022502500
    5006811131518202224
    75081114182124273033
    1000111418222731353943
    1250131822283338434954
    1500152127333844525863
    17501825313844XXXX
    20002028354350XXXX
    22502331394755XXXX
    25002534435261XXXX

    XK 230 – Glasseidengewebe und Lochblech (-L-A2)

    HL

    500

    750

    1000

    1250

    1500

    1750

    2000

    2250

    2500

    50081114161923262932
    750111519232732364044
    1000141924293641475257
    1250162329374451576672
    1500192736445160707885
    17502332415160XXXX
    20002636475767XXXX
    22502941526475XXXX
    25003245577083XXXX

    XK 300 – Glasseidengewebe (-F)

    HL

    500

    750

    1000

    1250

    1500

    1750

    2000

    2250

    2500

    5006810131517192123
    75081114171923262831
    1000101417212629333640
    1250131721263035394550
    1500151925303541485358
    17501823293541XXXX
    20002026333946XXXX
    22502229364350XXXX
    25002432404755XXXX

    XK 300 – Glasseidengewebe und Streckmetall (-L)

    HL

    500

    750

    1000

    1250

    1500

    1750

    2000

    2250

    2500

    50071013151821242729
    750101417212529333640
    1000131722273337424751
    1250152127333945515964
    1500182532394653626975
    17502230374553XXXX
    20002433425160XXXX
    22502737475766XXXX
    25003041516273XXXX

    XK 300 – Glasseidengewebe und Lochblech (-L-A2)

    HL

    500

    750

    1000

    1250

    1500

    1750

    2000

    2250

    2500

    50091216192326303337
    750121722273137414651
    1000162228344148546066
    1250192734425058657582
    1500233141505968808997
    17502737485868XXXX
    20003042546577XXXX
    22503447607386XXXX
    25003752668095XXXX

    Downloads

    Produktinfos

    Zertifikate

    Betriebsanleitungen

    production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Content-Security-Policy"=>"frame-ancestors 'self' https://*.scrivito.com https://punchoutcommerce.com https://www.trox.de https://trox-extern.com https://*.onventis.com http://localhost:63342 http://cerebrum.local https://trox4u.troxgroup.com", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

    Seite teilen

    Diese Seite weiterempfehlen

    Hier haben Sie die Möglichkeit diese Seite als Link weiter zu empfehlen.

    Mit Stern (*) markierte Felder sind Pflichtfelder.

    Kontakt

    Vielen dank für Ihre Nachricht!

    Ihre Empfehlung wurde verschickt und sollte jeden Moment beim Empfänger eingehen.

    Kontakt

    Wir sind für Sie da

    Bitte spezifizieren Sie das Thema Ihrer Anfrage und Ihre Kontaktdaten.
    Tel.: +43 1 250 43-0

    Mit Stern (*) markierte Felder sind Pflichtfelder.

    Kontakt

    Vielen Dank für Ihre Nachricht!

    Ihre Nachricht in ist unserem Service Center eingegangen und wird bearbeitet.
    Unsere Abteilung für Service-Anfragen wird sich in Kürze mit Ihnen in Verbindung setzten.
    Für allgemeine Fragen zu Produkten und Services erreichen Sie uns auch unter:
    Tel.: +43 1 250 43-0

    Kontakt

    Wir sind für Sie da

    Bitte spezifizieren Sie das Thema Ihrer Anfrage und Ihre Kontaktdaten.
    Tel.: +43 1 250 43-0

    Anhang (max. 10MB)

    Mit Stern (*) markierte Felder sind Pflichtfelder.

    Kontakt

    Vielen Dank für Ihre Nachricht!

    Ihre Nachricht in ist unserem Service Center eingegangen und wird bearbeitet.
    Unsere Abteilung für Service-Anfragen wird sich in Kürze mit Ihnen in Verbindung setzten.
    Für allgemeine Fragen zu Produkten und Services erreichen Sie uns auch unter:
    Tel.: +43 1 250 43-0
