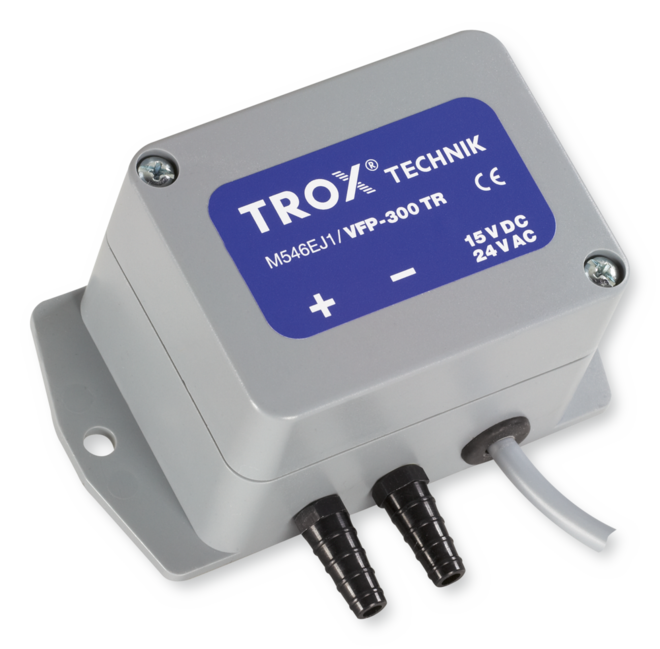

Statischer Differenzdrucktransmitter VFP-300


00132079_0

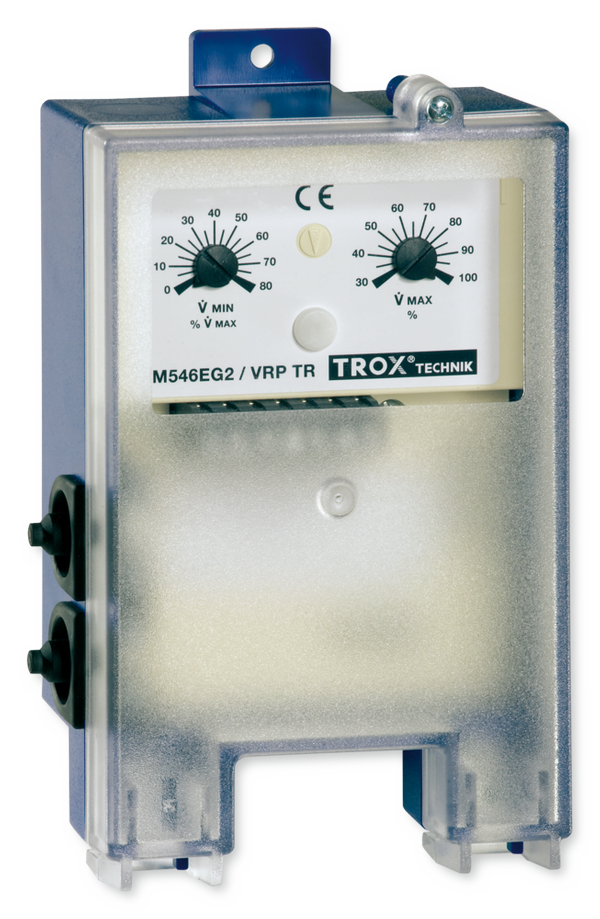

Universalregler VRP


00134012_0
00132079_0

Statische Differenzdrucktransmitter

Zur statischen Wirkdruck- und Differenzdruckmessung

Differenzdrucktransmitter nach statischem Messprinzip für Volumenstrom-Messeinrichtungen der Serien VMR, VMRK und VME

  • Lineares Volumenstrom-Istwertsignal 2 – 10 V DC
  • Messwerterfassung zur Volumenstromanzeige oder zur Führung eines Folgereglers
  • Werkseitig parametrisiert

Anwendung

Anwendung

  • Elektronische Volumenstromregler Universal mit statischem Differenzdrucktransmitter für den Einsatz an Volumenstrom-Messeinrichtungen
  • Für Anwendungen mit verschmutzter oder belasteter Abluft; z. B. Flusen, Klebstoffe oder aggressive Medien
  • Werkseitig komplett parametrisiert
  • Kundenseitige Einstellarbeiten sind nicht erforderlich
  • Anwendungsbedingt wird der Universalregler nur zur Umwandlung in ein volumenstromlineares Spannungssignal verwendet. Anschlüsse für Sollwertsignal und Stellantrieb sowie zugehörige technische Daten sind hier nicht relevant
  • Volumenstrom-Istwert steht als lineares Spannungssignal zur Verfügung

Beschreibung

Bauteile und Eigenschaften

  • Sensor nach statischem Messprinzip

Instandhaltung

  • Nullpunktabgleich jährlich empfohlen

Technische Information

Funktion, Technische Daten, Produktbeziehungen

  • Funktion
  • Technische Daten
Funktionsprinzip Statischer Differenzdrucktransmitter 00133112_0
① Differenzdrucktransmitter
② Volumenstromregler
③ Istwertsignal


Funktionsbeschreibung

Die Messung des Volumenstromes erfolgt durch Messung eines Wirkdruckes. Die Volumenstrom-Messeinrichtung enthält dazu einen Wirkdrucksensor.

Der Wirkdruck wird von einem statischen Differenzdrucktransmitter (Membran-Drucktransmitter) in ein Spannungssignal umgesetzt. Der Volumenstrom-Istwert steht als Spannungssignal zur Verfügung. Durch die werkseitige Justage entspricht 10 V DC immer dem Nennvolumenstrom (VNenn).

Volumenstromregler VRP

Versorgungsspannung (Wechselspannung)

24 V AC ± 20 %, 50/60 Hz

Anschlussleistung (Wechselspannung)

Ohne Stellantrieb max. 2,6 VA

Eingang Sollwertsignal

2 – 10 V DC, Ra >100 kΩ

Ausgang Istwertsignal

2 – 10 V DC linear, max. 0,5 mA

Schutzklasse

III (Schutzkleinspannung)

Schutzgrad

IP 42

EG-Konformität

EMV nach 2014/30/EU


Statischer Differenzdrucktransmitter VFP-300

Versorgungsspannung

vom Regler

Messbereich

0 – 300 Pa

Linearität

± 3 Pa

Schutzklasse

III (Schutzkleinspannung)

Schutzgrad

IP 42

EG-Konformität

EMV nach 2014/30/EU


Varianten

  • Varianten
Universalregler VRP
00132079_0


00132079_0
00134012_0

Die Anbauteile werden mit dem Bestellschlüssel der Volumenstrom-Messeinrichtung definiert.

BB0

Anwendung

  • Elektronischer Volumenstromregler VRP mit statischem Differenzdrucktransmitter für den Einsatz an Volumenstrom-Messeinrichtungen
  • Differenzdrucktransmitter und Reglerelektronik sind in separaten Gehäusen

Signalspannungsbereich

  • 2 – 10 V DC

Bauteile und Eigenschaften

  • Sensor nach statischem Messprinzip

Einbau und Inbetriebnahme

  • Lageabhängig
  • Nullpunktabgleich durchführen

Statische Differenzdrucktransmitter für Volumenstrom-Messeinrichtungen

Bestellschlüsseldetail Regler Statischer Differenzdrucktransmitter Volumenstrom-Messeinrichtung
Bestellschlüsseldetail Artikelnummer Typ Artikelnummer Typ Serie

BB0

M546EG2

VRP

M546EJ1

VFP-300

VMR, VME, VMRK


Elektrische Verdrahtung, Kennlinien

  • Elektrische Verdrahtung
  • Kennlinien
BB*, Klemmenbelegung 00132447_0
① Steckverbindung zum Anschluss des Differenzdrucktransmitters VFP
② Steckverbindung zum Anschluss des Stellantriebs
1 ⊥: Masse, Null
2 ~: Versorgungsspannung
3 w₁: Sollwertsignal
4 w₂: Sollwertsignal (0 – 20 V Phasenschnitt)
5 U5: Istwertsignal
6 y: Stellantriebssignal
7 z: Zwangssteuerung

Universal: VRP

Einbau und Inbetriebnahme

  • Lageabhängig
  • Nullpunktabgleich durchführen

BL0, BB*, Kennlinie des Istwertsignals
00100254_0..

LMV-D3LON, VRP

00100254_0..
00100288_0.

Downloads

Produktinfos

  • Produktdatenblatt Serie Statische Differenzdrucktransmitter

    Produktdatenblatt 1,1 MB pdf
