X-CUBE AT
X-CUBE AT

X-CUBE

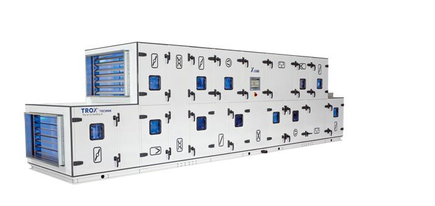

DAS RAUMLUFTTECHNISCHE GERÄT VON TROX

Mit dem TROX X-CUBE, einem frei konfigurierbaren Klimazentralgerät, definiert TROX neue Maßstäbe im Markt der RLT-Geräte und legt die Messlatte für Qualität, Leistung, Flexibilität, Zuverlässigkeit, Energieeffizienz und Hygiene auf ein deutlich höheres Niveau. Überzeugend auf ganzer Linie. TROX bietet nun alles aus einer Hand: RLT-Geräte und Komponenten – optimal aufeinander abgestimmt.
Für mehr Energieeffizienz und mehr Qualität bei weniger Abstimmungsaufwand.

  • Zur Be- und Entlüftung von Räumen und Gebäuden, zum Filtern, Heizen, Kühlen, zur Wärmerückgewinnung sowie Be- und Entfeuchtung, Volumenströme bis 86.000 m³/h
  • Flexible Rahmenkonstruktion, außenseitig von den thermisch getrennten Paneelen oder Türen komplett abgedeckt
  • Einfache Montage, Wartung und Reinigung
  • Flexible MSR-Lösung auf Feldbus-Basis mit deutlich reduziertem Verdrahtungsaufwand
  • Auch erhältlich in spezieller Hygieneausführung gemäß RLT-Richtlinie 01, zum Beispiel für den Einsatz in Krankenhäusern und Laboren, sowie in wetterfester Ausführung zur Aufstellung im Freien


TROX X-CUBE – DER MASSSTAB

Systemqualität aus einer Hand

Mit den raumlufttechnischen Geräten der Serie X-CUBE setzt TROX kontinuierlich neue Maßstäbe. TROX bietet alle Komponenten einer raumlufttechnischen Anlage inklusive des RLT-Gerätes perfekt aufeinander abgestimmt aus einer Hand. Das ganze Know-how und Spezialwissen von TROX, unter anderem in der Akustik, dem Brandschutz und der Filtertechnik, ist in die Entwicklung der X-CUBE Serie eingeflossen. Für die Kunden von TROX verringert sich dadurch der Abstimmungsaufwand, und es eröffnen sich völlig neue Perspektiven in der Raumlufttechnik.

Frei konfigurierbar

Die X-CUBE Geräte decken bei einer Luftgeschwindigkeit von 2 m/s Volumenströme von 1 200 m³/h bis 100 000 m³/h (0,3 bis 28 m³/sec) ab und sind frei konfigurierbar. Sie können für alle Luftbehandlungsvorgänge eingesetzt werden. Die X-CUBE Einheiten können als Zu- oder Abluftgerät sowie als Kombination, nebeneinander oder übereinander angeordnet, geliefert werden. Neben der besonders hochwertigen Basisversion runden eine spezielle Hygieneausführung nach DIN 1946/4 sowie eine wetterfeste Ausführung zur Aufstellung im Freien das Systemprogramm ab. Jedes Gerät wird nach den individuellen Anforderungen des Kunden projektspezifisch konfiguriert. Alle Komponenten werden perfekt aufeinander abgestimmt und in bewährter TROX Qualität geliefert. Für nahezu jeden denkbaren Anwendungsfall wird so die optimale Lösung erzielt.

Hohe Energieeffizienz

Die X-CUBE Serie wurde konsequent energieeffizient ausgelegt. Konstruktionsprinzip, Dämmung, Dichtheit, Wärmerückgewinnung, energieeffiziente Antriebe und eine intelligente Regeltechnik führen zu einer hohen Energieeffizienz, die bereits die künftigen Anforderungen der ErP-Richtlinie (Energy related Products directive) mehr als erfüllt.

Beispiellose Hygiene

Mit der besonderen Gehäuseform, den glatten Oberflächen und der Art des Komponenteneinbaus entspricht die X-CUBE Serie den Vorgaben der VDI 6022. Bereits die Basisversion erfüllt einen Großteil der besonders hohen Hygieneanforderungen der DIN 1946/4. Für hochsensible Bereiche steht eine spezielle Hygieneausführung gemäß RLT-Richtlinie 01 zur Verfügung.

Einfache Montage und Wartung

Die passgenaue Modulbauweise und der geringe Verdrahtungsaufwand durch konsequenten Einsatz von Feldbustechnologie senken Montage- und Wartungskosten, da alle Arbeiten schnell und leicht ausgeführt werden können. Das Design gewährleistet zudem eine hohe Arbeitssicherheit, da zum Beispiel scharfe Kanten durchgängig vermieden wurden.

Intuitive Bedienung

Mit dem Touch-Panel lässt sich der X-CUBE bequem und sicher bedienen. Praktisch alle Statusinformationen sind auf einen Blick erfassbar. Fehlbedienungen sind so gut wie ausgeschlossen.

Nahtlose Integration in moderne Leitsysteme

Die X-CUBE Serie mit ihrem modularen, erweiterbaren MSR-System lässt sich über diverse Bussysteme in praktisch alle modernen Leitsysteme integrieren.

Hydraulikstation für Hochleistungs-Kreislaufverbundsysteme (H-KVS)

Mit der TROX Hydraulikstation lassen sich hoch effiziente Kreislaufverbundsysteme in vielfältigen Bereichen realisieren. Die Station besitzt eine integrierte Regelung und kann direkt mit X-CUBE CONTROL vernetzt werden.

- Wärmerückgewinnung, Wärmeeinspeisung, Kälteeinspeisung, Einspeisung von Wärme und Kälte
- Bus-Kommunikation und konventionelle Kommunikation mit GLT (Gebäudeleittechnik)
- Minimaler Verdrahtungsaufwand bei der Montage
- Intelligente Regelungsfunktionen für höchste Energieeffizienz
- Optimierung des Solestroms passend zum Luftvolumenstrom
- Leistungsregulierung
- Vereisungsschutzfunktion
- Plausibilitätsprüfung der Wärmerückgewinnungsfunktion



Downloads

Produktinfos

Zertifikate

Betriebsanleitungen

ERFOLGREICH UMGESETZTE X-CUBE PROJEKTE

DACHSTEIN

IKEA WIEN NORD

BIOZ BIOLOGIEZENTRUM UNI WIEN

Referenzen

Hotel Schani

  • Beschreibung
Projekt:  Hotel Schani
Anwendungsgebiet: Hotels
Standort: Wien, Österreich
Projektart: Neubau
Fertigstellung: 04.2015







Bauherr: Mag. Benedikt Komarek
Architekt: archisphere – gabriel kacerovsky zt gmbh
Planer: BACHER REINHOLD Dipl.-Ing.

Gesamtluftmenge: 21.000 m³/h







TROX-Produkte

  • Luftdurchlässe: HESCO Lüftungsgitter, LDD
  • Luft-Wasser-Systeme: DID-E
  • Brandschutz- und Rauchschutzsysteme: FK-EU, FKRS-EU


Erfahren Sie mehr Details im Newsartikel: DECKENINDUKTIONSDURCHLASS DID-E VON TROX

Evangelisches Krankenhaus - Wesel

  • Aufgabe
  • Lösung
  • Ergebnis
Das Evangelische Krankenhaus Wesel feiert in diesem Jahr sein 50jähriges Bestehen. Das Angebot des Krankenhauses umfasst 15 verschiedene medizinische Abteilungen, vier
medizinische Fachzentren und viele weitere Angebote rund um die Gesundheit.
Da das vorhandene Lüftungssystem in einzelnen Bereichen des Krankenhauses den erhöhten hygienischen Anforderungen nicht mehr gerecht wurde, entschied sich der Bauherr ein innovatives X-CUBE Gerät der TROX GmbH
einzubauen.
Für den Einbau in dem Evangelischen Krankenhaus Wesel wurde das X-CUBE-Gerät gemäß DIN 1946-4 mit erhöhten Anforderungen an die Hygiene eingesetzt. Hierbei musste beachtet werden, dass aufgrund der
Erweiterung der Sterilisation eine größere Luftmenge benötigt wird. Diese Herausforderung löste TROX ohne Probleme: Das X-CUBE Gerät bereitet nun rund 7.500 m³ Luft pro Stunde auf. Das gleiche Volumen
wird aus dem versorgten Bereich wieder abgeführt.

Besondere Merkmale der Ausführung:
• optimale Reinigungsmöglichkeit durch glatte Oberflächen im Innenbereich.
• die im Markt wohl einzigartige Edelstahlkondensatwanne ist mit allseitigem Gefälle ausgeführt. Anfallendes Kondensat wird rückstandsfrei und richtlinienkonform abgeführt.

Jedes Gerät der TROX GmbH wird nach den individuellen Anforderungen projektspezifisch konfiguriert. Die Klimazentralgeräte decken bei einer Luftgeschwindigkeit von 2 m/s Volumenströme von 1.200 bis 86.000 m³/h ab und sind frei konfigurierbar. Sie können für alle Luftbehandlungsvorgänge eingesetzt werden. Die X-CUBE Einheiten können als Zu- oder Abluftgerät sowie als Kombination, nebeneinander oder übereinander angeordnet, geliefert werden. Durch die Auswahl aus über 70 Baugrößen können für jeden Anwendungsfall die optimalen Geräte konfiguriert werden. Dies ermöglicht effiziente Wärmerückgewinnung, bei niedriger Stromaufnahme.

Einkaufszentrum „Galerie Buchholz“

  • Aufgabe
  • Lösung
  • Ergebnis
Mitten in der Buchholzer Innenstadt ist die „Buchholz Galerie“, ein neuerbautes Einkaufszentrum entstanden. Die Verkaufsfläche der Buchholz Galerie beträgt ca. 8.500 m2 und erstreckt sich über drei Einkaufsebenen. Das
Center mit seinen rund 50 Ladeneinheiten ist integraler Bestandteil der Fußgängerzone.


Aufgrund der hohen Anforderung an energieeffiziente Klimageräte, fiel die Wahl auf neun individuell konfigurierte X-CUBE Geräte. Die Raumlufttechnischen Geräte sorgen für ein optimales Klima in den Einkaufspassagen des
Centers. Die Anlieferung der neun X-CUBE Geräte musste aufgrund kleiner Einbringöffnungen im demontierten Zustand erfolgen. Der Anlagenbauer zeigte, dass die Montage trotz der erschwerten Bedingungen reibungslos
vonstatten ging. Bereits nach sechs Tagen wurden alle X-CUBE Geräte installiert.

Besondere Merkmale der Ausführung:
Die äußerst flexible Konstruktion des X-CUBE Gerätes ermöglichte
• auf Kundenwunsch die Zerlegbarkeit des Gerätes zur Einbringung durch kleine Einbauöffnungen
• eine raumoptimierte Konstruktion (Raumausnutzung bzw. auch Anpassungen an spezielle Raumgegebenheiten)
• einfache und schnelle Montage vor Ort
• darüber hinaus: auf Wunsch Bestellung eines Richtmeisters zur Unterstützung vor Ort

Die vom RLT-Herstellerverband zertifizierten und gelabelten X-CUBE Geräte, fördern und konditionieren Luftmengen von 6.000 – 44.000 m3 pro Stunde. Anlagen dieser Größenordnung mit einer Länge von 8,7 m und einer Breite von 2,5 m wurden im Einkaufzentrum montiert. Des Weiteren wiegen einige der zentralen Klimageräte bis zu 7.700 kg und beinhalten hocheffiziente Wärmerückgewinnungskomponenten wie Kreuzstrom-Plattenwärmeübertrager und rotationswärmeübertrager. Alle X-CUBE Geräte sind zudem mit energiesparenden „freilaufenden“ Radialventilatoren ausgestattet.

KEUCO – Komplettanbieter von Badeinrichtungen

  • Aufgabe
  • Lösung
  • Ergebnis
Das Unternehmen KEUCO ist ein Komplettanbieter von Badeinrichtungen. Dazu zählen Armaturen, Accessoires, Spiegelschränke, Badmöbel und Waschtische.

Der hohe Anspruch des Badezimmerspezialisten ist es, das Wohlbefinden seiner Besucher und Mitarbeiter in jeder Hinsicht zu garantieren. Das gilt auch für die Belüftung und Klimatisierung des Ausstellungzentrums.
Das innovative TROX X-CUBE Gerät wurde in zwei Bauteilen angeliefert und mit einem Kran auf das Hauptgebäude in Hemer befördert. Aufgrund der hohen Stabilität und der einfachen, montagefreundlichen Konstruktion der X-CUBE Geräte,
wurde die wetterfeste Version mit überstehendem Dach problemlos montiert. Das individuell angefertigte TROX X-CUBE Gerät be- und entlüftet 7.600 m³ umbauten Raum pro Stunde.

Besondere Merkmale der Ausführung:

Qualitativ hochwertige Ausführung:
• beste Korrosionsbeständigkeit durch Beschichtung im Duplex-System
• Verwendung einer laborgeprüften Wetterschutzhaube (hoher Abscheidegrad von Tropfen)
• komfortable Kranbarkeit der Gerätekuben bzw. des kompletten Dachgerätes (Erleichterung bei Montage vor Ort und extreme Verkürzung der Montagezeit)

Ein energieeffizienter Rotationswärmeübertrager verbessert durch eine gezielte Feuchterückgewinnung das Raumklima und steigert so den Wohl fühlfaktor. Das Teilklimazentralgerät trägt das Label A+ des Herstellerverbands Raumlufttechnische Geräte e.V., aufgrund der hochwertigen Komponenten und einer hervorragenden Energieeffizienz.

Das TROX X-CUBE Gerät sorgt daher für eine ausgezeichnete Belüftung und Klimatisierung in der Ausstellung für Armaturen, Accessoires, Spiegelschränke, Badmöbel und Waschtische der KEUCO GmbH.
