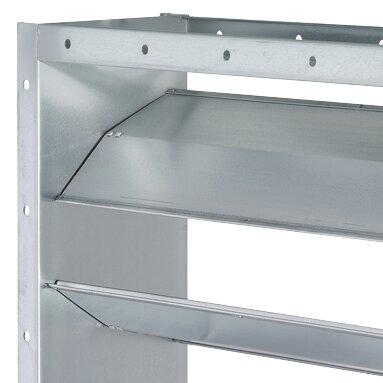

Jalousieklappe, Variante JZ-P-A2

Jalousieklappe mit Stellantrieb

Gleichläufige Lamellen

Gegenläufige Lamellen

Online erhältlich - jetzt konfigurieren

JZ

Zur Absperrung in lufttechnischen Anlagen

Rechteckige Jalousieklappen zur Volumenstrom- und Druckregelung sowie zum Absperren von Luftleitungen und Öffnungen in Wänden und Decken

Maximale Abmessungen 2000 × 1995 mm
Gehäuse-Leckluftstrom nach EN 1751, Klasse C
Gleich- oder gegenläufige, strömungsgerechte Lamellen
Kupplung der Lamellen mit außenliegendem Hebelgestänge (gleich- oder gegenläufig)
Zusätzlich zur Standardmaßreihe zahlreiche Zwischenmaße
Auch als Kombination mit Wetterschutzgitter

Optionale Ausstattung und Zubehör

Stellantriebe: Auf-Zu-Antriebe, variable Antriebe
Ex-geschützte Ausführung mit pneumatischem Antrieb oder Federrücklaufantrieb
Pulverbeschichtete Ausführung

Initialisiere Bestellschlüssel

Allgemeine Informationen

Anwendung

Jalousieklappen als Stellglied der Volumenstrom- und Druckregelung in lufttechnischen Anlagen
Zum Absperren von Luftleitungen und Öffnungen in Wänden und Decken
Gleichläufige Klappen bevorzugt für Auf-Zu-Betrieb
Gegenläufige Klappen aufgrund ihrer Kennlinien bevorzugt für variablen Betrieb
Für Anforderungen in explosionsgefährdeten Bereichen (ATEX) Varianten mit Messing- oder Edelstahlbuchsen

Besondere Merkmale

Strömungsgerechte Lamellen
Wartungsarme und robuste Konstruktion
Keine silikonhaltigen Bauteile
Zusätzlich zur Standardmaßreihe zahlreiche Zwischenmaße

Nenngrößen

B: 200 – 2000 mm in Schritten von 1 mm
Breitengeteilt (BM): 2001 – 4150 mm in Schritten von 1 mm
H: 180, 345, 510, 675, 840, 1005, 1170, 1335, 1500, 1665, 1830, 1995 mm (Zwischenmaße 183 – 1995 in Schritten von 1 mm, ausgenommen Standardmaß H - 1 mm, H + 1 mm, H + 2 mm)
Höhengeteilt (HM): 1999 – 4066 mm in Schritten von 1 mm
B × H beliebig kombinierbar

Varianten

JZ-S: gegenläufige Jalousieklappe aus verzinktem Stahlblech
JZ-P: gleichläufige Jalousieklappe aus verzinktem Stahlblech
JZ-S-A2: gegenläufige Jalousieklappe aus Edelstahl
JZ-P-A2: gleichläufige Jalousieklappe aus Edelstahl

Ausführung

Luftleitungsanschluss

Ecklochung beidseitig
G: Flanschlochung beidseitig

Lagerbuchsen

Kunststoff-Lagerbuchsen, Betriebstemperatur -20 – 100 °C
M: Messing-Lagerbuchsen, Betriebstemperatur -20 – 150 °C
E: Edelstahl-Lagerbuchsen, Betriebstemperatur -20 – 150 °C

Lamellen
Nur für Jalousieklappen aus verzinktem Stahlblech mit Messing- oder Edelstahl-Lagerbuchsen (JZ-...-M, JZ-...-E)

V: verstärkte Lamellen ab Breite 800 mm erhältlich

Bauteile und Eigenschaften

Einbaufertige Absperrklappe
Lamellen mit Hebelgestänge
Antriebshebel

Anbauteile

Feststellvorrichtungen und Endschalter zur stufenlosen Einstellung der Jalousieklappen und zur Endlagenerfassung
Auf-Zu-Stellantriebe zum Öffnen und Schließen von Jalousieklappen
Variable Stellantriebe für variable Klappenstellungen
Pneumatische Stellantriebe zum Öffnen und Schließen von Jalousieklappen
Explosionsgeschützte Stellantriebe zum Öffnen und Schließen von Jalousieklappen

Zubehör

Einbaurahmen zum schnellen und einfachen Einbau von Jalousieklappen

Konstruktionsmerkmale

Rechteckiges geschweißtes Gehäuse (P1: geschraubtes Gehäuse), Materialstärke verzinkter Stahl 1,25 mm, Edelstahl A2 = 1,2 mm
Lamellen, Materialstärke 1 mm
Beidseitig mit Flansch, für Luftleitungsprofile mit Eck- oder Flanschlochung
Außenliegendes, robustes und verschleißarmes Hebelgestänge, bestehend aus Kupplungsstange und Klemmhebeln
Klappenachsen, Ø12 mm, mit Kerbung zur Kennzeichnung der Klappenstellung (nicht bei ZS99)
Bei Anbauteil Antriebsachse: Position der Antriebsachse siehe „Abmessungen und Gewichte“
Bei Anbauteil Stellantrieb: Position des Stellantriebs immer auf der 2. Lamelle von oben
Konstruktion und Auswahl der Materialien entsprechen den Kriterien europäischer Richtlinien, kurz ATEX (Atmosphére explosible), wenn Ausführung mit Messing- oder Edelstahl-Lagerbuchsen (-M, -E)

Materialien und Oberflächen

Gehäuse und Lamellen aus verzinktem Stahlblech oder Edelstahl
Achsen, Antriebshebel und Hebelgestänge aus verzinktem Stahl oder Edelstahl
Lagerbuchsen aus Kunststoff, Messing oder Edelstahl
P1: pulverbeschichtet, Farbton nach RAL CLASSIC
PS: pulverbeschichtet, Farbton nach DB

Normen und Richtlinien

Gehäuse-Leckluftstrom nach EN 1751, Klasse C

Instandhaltung

Wartungsfrei, da aufgrund der Konstruktion und der verwendeten Materialien keine Abnutzung erfolgt
Entfernen von Verunreinigungen empfohlen, um erhöhte Korrosionsanfälligkeit und erhöhte Leckluftströme bei geschlossener Jalousieklappe zu vermeiden

Technische Information

Funktion, Technische Daten, Schnellauslegung, Ausschreibungstext, Bestellschlüssel, Produktbeziehungen

JZ-S, schematische Darstellung

① Gehäuse

② Gegenläufige Lamellen

③ Außenliegendes Hebelgestänge

④ Stellantrieb

⑤ Querlenker

Jalousieklappen mit Hebelgestänge sind gleichläufig oder gegenläufig gekuppelt. Die synchrone Drehbewegung wird durch ein außenliegendes Hebelgestänge vom Antriebshebel auf die einzelnen Lamellen übertragen. Auch sehr große Abmessungen lassen sich mit einem Hebelgestänge sicher öffnen und schließen. Gegenläufige Lamellen schließen mit unterschiedlichen Winkelgeschwindigkeiten, weil ein Querlenker in das Hebelgestänge integriert ist. Dadurch sind die Schließeigenschaften besser, und der Leckluftstrom ist bei geschlossener Jalousieklappe kleiner.

Die Drehmomente zum Betätigen von Jalousieklappen müssen so bemessen sein, dass sicheres Schließen und Öffnen möglich ist. Zum Schließen müssen die Drehmomente ausreichen, um die Lamellen ganz bis in die Absperrstellung zu bringen. Das Öffnen erfolgt zunächst ohne den Einfluss von aerodynamischen Kräften. Sobald Luft strömt, entstehen an den Lamellen, unabhängig von der Strömungsrichtung, aerodynamische Kräfte mit einem Drehmoment in Schließrichtung wirkend. Dieses Drehmoment muss überwunden werden. Bei welchem Klappenwinkel α das größte Drehmoment auftritt, hängt unter anderem von der Ventilatorkennlinie ab.

Nenngrößen	200 × 180 – 2000 × 1995 mm
Betriebstemperatur	-20 – 100 °C

JZ-*, JZ-*-A2, Mindestdrehmomente [Nm]

H	B
H	200	400	600	800	1000	1200	1400	1600	1800	2000
180 – 1995	10	10	10	10	10	10	10	10	10	10

Jalousieklappen aus Stahl und Edelstahl, freie Querschnitte [m²]

H	B
H	200	400	600	800	1000	1200	1400	1600	1800	2000
180	0,03	0,06	0,09	0,12	0,15	0,18	0,21	0,24	0,27	0,3
345	0,06	0,11	0,17	0,23	0,28	0,34	0,4	0,45	0,51	0,57
510	0,08	0,17	0,25	0,33	0,42	0,5	0,58	0,67	0,75	0,83
675	0,11	0,22	0,33	0,44	0,55	0,66	0,77	0,88	0,99	1,1
840	0,14	0,27	0,41	0,55	0,69	0,82	0,96	1,1	1,23	1,37
1005	0,16	0,33	0,49	0,66	0,82	0,98	1,15	1,31	1,47	1,64
1170	0,19	0,38	0,57	0,76	0,95	1,14	1,33	1,52	1,72	1,91
1335	0,22	0,43	0,65	0,87	1,09	1,3	1,52	1,74	1,96	2,17
1500	0,24	0,49	0,73	0,98	1,22	1,47	1,71	1,95	2,2	2,44
1665	0,27	0,54	0,81	1,08	1,36	1,63	1,9	2,17	2,44	2,71
1830	0,3	0,6	0,89	1,19	1,49	1,79	2,08	2,38	2,68	2,98
1995	0,32	0,65	0,97	1,3	1,62	1,95	2,27	2,6	2,92	3,25

Zwischenmaßreihe: Werte zwischen den Breiten interpolieren.

Maximal zulässige Druckdifferenz Δp_{t max} [Pa] bei geschlossener Jalousieklappe

Ausführung	B
Ausführung	800	1000	1200	1400	1600	1800	2000
Grundausführung	2500	2000	1650	1400	1250	1100	1000
Messinglager (-M)	3000	2500	2200	1950	1750	1600	1500
Edelstahllager (-E)	3000	2500	2200	1950	1750	1600	1500
verstärkte Lamellen (-M-V, -E-V)	3500	3000	2700	2500	2300	2100	2000

JZ-S, JZ-S-A2, Schallleistungspegel L_WA [dB(A)] bei geschlossener Jalousieklappe

Δp_t [Pa]	Fläche B × H [m²]
Δp_t [Pa]	0,14	0,2	0,4	0,6	0,8	1,2	2	4
100	57	58	61	63	64	66	68	71
200	63	65	68	69	71	72	75	77
500	71	72	76	78	79	81	83	84
1000	78	80	82	84	85	88	90	>90
1500	81	83	86	88	89	>90	>90	>90
2000	84	85	89	>90	>90	>90	>90	>90

JZ-P, JZ-P-A2, Schallleistungspegel L_WA [Pa] bei geschlossener Jalousieklappe

Δp_t [Pa]	Fläche B × H [m²]
Δp_t [Pa]	0,14	0,2	0,4	0,6	0,8	1,2	2	4
100	57	58	61	63	64	64	68	71
200	63	65	68	69	71	71	75	78
500	71	72	76	78	79	79	85	87
1000	78	80	82	84	85	85	89	>90
1500	81	82	86	88	89	89	>90	>90
2000	84	86	89	>90	90	>90	>90	>90

Einbauart

A = Luftleitung beidseitig

B = Ausströmung

C = Einströmung

D = Überströmung

Die Schnellauslegung gibt einen guten Überblick über die zu erwartenden Schallleistungspegel und Druckdifferenzen. Ungefähre Zwischenwerte können interpoliert werden. Zu exakten Zwischenwerten und Spektraldaten führt die Auslegung mit unserem Auslegungsprogramm Easy Product Finder. Die Schallleistungen LWA gelten für Jalousieklappen mit einer Querschnittsfläche (B × H) von 1 m². Die Druckdifferenzen gelten für Jalousieklappen, die in Luftleitungen eingebaut sind (Einbauart A).

JZ-S, JZ-S-A2, Druckdifferenz und Schallleistungspegel

v [m/s]	Klappenstellung α
	AUF		20°		40°		60°		80°
	Δp_t [Pa]	L_WA [dB(A)]	Δp_t [Pa]	L_WA [dB(A)]	Δp_t [Pa]	L_WA [dB(A)]	Δp_t [Pa]	L_WA [dB(A)]	Δp_t [Pa]	L_WA [dB(A)]
0,5	<5	<30	<5	<30	<5	<30	22	44	255	67
1	<5	<30	<5	<30	8	38	85	59	1010	82
2	<5	31	<5	35	28	53	335	74	>2000	>90
4	<5	46	10	50	110	68	1395	89	>2000	>90
6	<5	55	22	59	250	77	>2000	>90	>2000	>90
8	8	61	40	65	440	83	>2000	>90	>2000	>90

JZ-P, JZ-P-A2, Druckdifferenz und Schallleistungspegel

v [m/s]	Klappenstellung α
	AUF		20°		40°		60°		80°
	Δp_t [Pa]	L_WA [dB(A)]	Δp_t [Pa]	L_WA [dB(A)]	Δp_t [Pa]	L_WA [dB(A)]	Δp_t [Pa]	L_WA [dB(A)]	Δp_t [Pa]	L_WA [dB(A)]
0,5	<5	<30	<5	<30	<5	<30	<5	<30	12	42
1	<5	<30	<5	<30	<5	<30	12	40	45	60
2	<5	<30	<5	30	10	41	45	57	185	77
4	<5	41	6	48	40	58	170	75	750	>90
6	<5	51	14	58	85	69	385	85	1685	>90
8	<5	58	25	65	150	76	685	>90	>2000	>90

Auslegungsbeispiel

Gegeben
Luftleitung B × H = 600 × 675 mm

Jalousieklappe JZ-S
Einbauart A
q_v = 2400 l/s (8640 m³/h)

Rechenverfahren (siehe Bilder)

Schnellauslegung
Δp_t = <5 Pa
L_WA = 55 dB(A)

Jalousieklappen in rechteckiger Bauform zur Volumenstrom- und Druckregelung sowie zum Absperren von Luftleitungen und Öffnungen in Wänden und Decken. Funktionsfähige Einheit, bestehend aus dem Gehäuse, den strömungsgerechten Lamellen und der Klappenmechanik. Beidseitig geeignet zum Anbau von Luftleitungsprofilen. Position der Lamellen von außen durch Kerbung in den Achsen erkennbar. Gehäuse-Leckluftstrom nach EN 1751, Klasse C.

Besondere Merkmale

Strömungsgerechte Lamellen
Wartungsarme und robuste Konstruktion
Keine silikonhaltigen Bauteile
Zusätzlich zur Standardmaßreihe zahlreiche Zwischenmaße

Materialien und Oberflächen

Gehäuse und Lamellen aus verzinktem Stahlblech oder Edelstahl
Achsen, Antriebshebel und Hebelgestänge aus verzinktem Stahl oder Edelstahl
Lagerbuchsen aus Kunststoff, Messing oder Edelstahl
P1: pulverbeschichtet, Farbton nach RAL CLASSIC
PS: pulverbeschichtet, Farbton nach DB

Ausführung

Luftleitungsanschluss

Ecklochung beidseitig
G: Flanschlochung beidseitig

Lagerbuchsen

Kunststoff-Lagerbuchsen, Betriebstemperatur -20 – 100 °C
M: Messing-Lagerbuchsen, Betriebstemperatur -20 – 150 °C
E: Edelstahl-Lagerbuchsen, Betriebstemperatur -20 – 150 °C

Lamellen
Nur für Jalousieklappen aus verzinktem Stahlblech mit Messing- oder Edelstahl-Lagerbuchsen (JZ-...-M, JZ-...-E)

V: verstärkte Lamellen ab Breite 800 mm erhältlich

Technische Daten

Nenngrößen: 200 × 180 mm – 2000 × 1995 mm
Betriebstemperatur: -20 – 100 °C

Auslegungsdaten

q_v[m³/h]
Δp_t [Pa]

Strömungsgeräusch

L_PA[dB(A)]

–

…

–

1000 × 1005

Z64

P1 – RAL …

1 Serie
JZ Jalousieklappe

2 Funktionsweise
S gegenläufig (Standard)
P gleichläufig (parallel)

3 Material
Keine Eintragung: Stahl verzinkt
A2 Edelstahl

4 Luftleitungsanschluss
Keine Eintragung: Ecklochung beidseitig
G Flanschlochung beidseitig (Ecklochung entfällt)

5 Lagerbuchsen
Keine Eintragung: Kunststoff-Lagerbuchsen
M Messing-Lagerbuchsen
E Edelstahl-Lagerbuchsen

6 Ausführung Lamellen
Nur für verzinkte Jalousieklappen mit Messing- oder Edelstahl-Lagerbuchsen
V verstärkte Lamellen ab Breite 800 mm erhältlich

7 Bedienungsseite
Keine Eintragung: rechts
L links

8 Nenngröße [mm]
B × H
B > 2000: breitengeteilt
H > 1995: höhengeteilt

Hinweis: breiten- und höhengeteilte Variante, gilt nur für Stahl verzinkt

9 Einbaurahmen
Keine Eintragung: ohne
ER mit (nur Ausführung G)

10 Anbauteile
Keine Eintragung: ohne
Z04 – Z07 Feststellvorrichtung
Z12 – Z51 Stellantriebe
ZF01 – ZF15 Federrücklaufantriebe
Z60 – Z77 pneumatische Stellantriebe

Explosionsgeschützte Stellantriebe
Z1EX, Z3EX elektrisch
Z60EX – Z77EX pneumatisch

11 Klappenstellung Sicherheitsfunktion
Nur Federrücklaufantriebe und pneumatische Stellantriebe
NO drucklos/stromlos AUF
NC drucklos/stromlos ZU

12 Oberfläche
Keine Eintragung: Grundausführung
P1 pulverbeschichtet, RAL-CLASSIC-Farbton angeben
PS pulverbeschichtet, DB-Farbton angeben

Glanzgrad
RAL 9010 50 %
RAL 9006 30 %
Alle anderen RAL-Farben 70 %

Bestellbeispiel: JZ–S–G–M–V–L/800×510/ER/Z43

Funktionsweise	gegenläufig
Material	Stahl verzinkt
Luftleitungsanschluss	Flanschlochung beidseitig
Lagerbuchsen	Messing-Lagerbuchsen
Ausführung Lamellen	verstärkte Lamellen
Bedienungsseite	links
Nenngröße	800 × 510 mm
Einbaurahmen	mit
Anbauteile	Stellantrieb, 10 Nm, 230 V AC, 3-Punkt
Oberfläche	Grundausführung

Anbauteile

Serie Feststellvorrichtungen
Serie Auf-Zu-Umschaltung
Serie Auf-Zu-Federrücklaufantribe
Serie Variable Antriebe
Serie Pneumatische Antriebe
Serie Explosionsgeschützte Antriebe

Zubehör
Serie Einbaurahmen

Varianten, Abmessungen, Materialien und Oberflächen, Anbauteile

Jalousieklappe, Variante JZ-S

Jalousieklappe mit Feststellvorrichtung

Variante JZ-S

Gegenläufige Jalousieklappe aus verzinktem Stahlblech

Materialien und Oberflächen

Gehäuse und Lamellen aus verzinktem Stahlblech
Achsen, Antriebshebel und Hebelgestänge aus verzinktem Stahl
Lagerbuchsen aus Kunststoff
P1: pulverbeschichtet, Farbton nach RAL Classic
PS: pulverbeschichtet, Farbton nach DB

Jalousieklappe, Variante JZ-P

Gleichläufige Jalousieklappe aus verzinktem Stahlblech

Materialien und Oberflächen

Gehäuse und Lamellen aus verzinktem Stahlblech
Achsen, Antriebshebel und Hebelgestänge aus verzinktem Stahl
Lagerbuchsen aus Kunststoff
P1: pulverbeschichtet, Farbton nach RAL Classic
PS: pulverbeschichtet, Farbton nach DB

Jalousieklappe, Variante JZ-S-A2

Gegenläufige Jalousieklappe aus Edelstahl

Materialien und Oberflächen

Gehäuse, Lamellen und Hebelgestänge aus Edelstahl, Werkstoff-Nr. 1.4301
Achsen aus Edelstahl, Werkstoff-Nr. 1.4305
Oberfläche gebeizt und passiviert
P1: pulverbeschichtet, Farbton nach RAL Classic
PS: pulverbeschichtet, Farbton nach DB

Jalousieklappe, Variante JZ-P-A2

Gleichläufige Jalousieklappe aus Edelstahl

Materialien und Oberflächen

Gehäuse, Lamellen und Hebelgestänge aus Edelstahl, Werkstoff-Nr. 1.4301
Achsen aus Edelstahl, Werkstoff-Nr. 1.4305
Oberfläche gebeizt und passiviert
P1: pulverbeschichtet, Farbton nach RAL Classic
PS: pulverbeschichtet, Farbton nach DB

Gezeichnet Bedienungsseite rechts

JZ, JZ-HL, Standardmaßreihe

H	Anzahl Lamellen	Lage Antriebsachse
H	Anzahl Lamellen	X	Lamelle
180	1	90	1
345	2	90	1
510	3	90	1
675	4	255	2
840	5	420	3
1005	6	420	3
1170	7	585	4
1335	8	585	4
1500	9	750	5
1665	10	750	5
1830	11	915	6
1995	12	915	6

JZ, JZ-HL, Standardmaßreihe

H	Anzahl Lamellen	Lage Antriebsachse		Y
H	Anzahl Lamellen	X	Lamelle	Y
183 – 343	1	90	1	1,5 – 81,5
348 – 508	2	90	2	1,5 – 81,5
513 – 673	3	90	2	1,5 – 81,5
678 – 838	4	255	2	1,5 – 81,5
843 – 1003	5	420	2	1,5 – 81,5
1008 – 1168	6	420	2	1,5 – 81,5
1173 – 1333	7	585	2	1,5 – 81,5
1338 – 1498	8	585	2	1,5 – 81,5
1503 – 1663	9	750	2	1,5 – 81,5
1668 – 1828	10	750	2	1,5 – 81,5
1833 – 1993	11	915	2	1,5 – 81,5

JZ, JZ-LL, JZ-HL, Gewichte [kg]

H	B
H	200	400	600	800	1000	1200	1400	1600	1800	2000
180	4	6	8	9	11	13	14	16	18	19
345	6	8	10	12	15	17	19	21	24	26
510	7	10	13	16	19	22	25	27	30	33
675	10	13	16	20	23	27	30	33	37	40
840	11	15	19	23	28	32	37	41	46	50
1005	11	17	22	27	32	38	43	48	53	59
1170	13	19	25	31	37	43	49	55	61	67
1335	15	22	28	35	41	48	55	61	68	74
1500	16	23	30	37	44	51	59	66	73	80
1665	17	25	33	41	49	57	65	72	80	88
1830	18	27	35	44	52	61	69	78	86	95
1995	19	29	38	47	56	66	75	84	94	103

Materialien und Oberflächen

Materialien

Bestellschlüsseldetail	Bauteil	Material
–	Gehäuse	verzinktes Stahlblech
–	Lamellen	verzinktes Stahlblech
–	Achsen	verzinkter Stahl
–	Antriebshebel	verzinkter Stahl
–	Hebelgestänge	verzinkter Stahl
–	Lagerbuchsen	Kunststoff
A2	Gehäuse	Edelstahl, Werkstoff-Nr. 1.4301
A2	Lamellen	Edelstahl, Werkstoff-Nr. 1.4301
A2	Achsen	Edelstahl, Werkstoff-Nr. 1.4305
A2	Hebelgestänge	Edelstahl, Werkstoff-Nr. 1.4301
E	Lagerbuchsen	Edelstahl
M	Lagerbuchsen	Messing

Oberflächen

Bestellschlüsseldetail	Bauteil	Oberfläche
–	Gehäuse	unbehandelt
P1-RAL ...	Lamellen	pulverbeschichtet, Farbton RAL ... CLASSIC
PS-DB ...	Lamellen	pulverbeschichtet, Farbton DB ...

Anbauteile

Feststellvorrichtungen und Endschalter

Bestellschlüsseldetail	Bezeichnung	Endschalter	Funktion
Z04	Feststellvorrichtung	–
Z05	Feststellvorrichtung	1	Klappenstellung ZU
Z06	Feststellvorrichtung	1	Klappenstellung AUF
Z07	Feststellvorrichtung	2	Klappenstellungen ZU und AUF

Auf-Zu-Stellantriebe

Bestellschlüsseldetail	Bezeichnung	Funktion	Versorgungsspannung	Drehmoment	Hilfsschalter
Z12	SM230A	1-Drahtsteuerung 2-Drahsteuerung (3-Punkt)	100 – 240 V AC	20 Nm	–
Z13	GM230A	1-Drahtsteuerung –2-Drahsteuerung (Auf-Zu)	100 – 240 V AC	40 Nm	–
Z14	SM24A	1-Drahtsteuerung 2-Drahsteuerung (3-Punkt)	24 V AC/DC	20 Nm	–
Z15	GM24A	1-Drahtsteuerung –2-Drahsteuerung (Auf-Zu)	24 V AC/DC	40 Nm	–
Z16	SM230A	1-Drahtsteuerung 2-Drahsteuerung (3-Punkt)	100 – 240 V AC	20 Nm	S2A
Z17	GM230A	1-Drahtsteuerung 2-Drahsteuerung (3-Punkt)	100 – 240 V AC	40 Nm	S2A
Z18	SM24A	1-Drahtsteuerung 2-Drahsteuerung (3-Punkt)	24 V AC/DC	20 Nm	S2A
Z19	GM24A	1-Drahtsteuerung 2-Drahsteuerung (3-Punkt)	24 V AC/DC	40 Nm	S2A
Z43	NM230A	1-Drahtsteuerung 2-Drahsteuerung (3-Punkt)	100 – 240 V AC	10 Nm	–
Z45	NM24A	1-Drahtsteuerung 2-Drahsteuerung (3-Punkt)	24 V AC/DC	10 Nm	–
Z47	NM230A	1-Drahtsteuerung 2-Drahsteuerung (3-Punkt)	100 – 240 V AC	10 Nm	S2A
Z49	NM24A	1-Drahtsteuerung 2-Drahsteuerung (3-Punkt)	24 V AC/DC	10 Nm	S2A

Größenabhängiges Mindestdrehmoment der Jalousieklappe beachten und Stellantrieb entsprechend auswählen.

Auf-Zu-Stellantriebe, schnelllaufend

Bestellschlüsseldetail	Bezeichnung	Funktion	Versorgungsspannung	Drehmoment	Hilfsschalter
ZS21	SMQ24A	1-Drahtsteuerung	24 V AC/DC	16 Nm	–
ZS22	SMQ24A	1-Drahtsteuerung	24 V AC/DC	16 Nm	S2A

Nur für Nenngrößen mit einem Mindestdrehmoment von maximal 16 Nm.

Auf-Zu-Stellantriebe, Federrücklaufantriebe

Bestellschlüsseldetail	Bezeichnung	Funktion	Versorgungsspannung	Drehmoment	Hilfsschalter
ZF01	NF24A	Versorgungsspannung Ein-Aus	24 V AC/DC	10 Nm	–
ZF02	NFA	Versorgungsspannung Ein-Aus	24 – 240 V AC 24 – 125 V DC	10 Nm	–
ZF03	NF24A-S2	Versorgungsspannung Ein-Aus	24 V AC/DC	10 Nm	integriert
ZF04	NFA-S2	Versorgungsspannung Ein-Aus	24 – 240 V AC 24 – 125 V DC	10 Nm	integriert
ZF06	SF24A	Versorgungsspannung Ein-Aus	24 V AC/DC	20 Nm	–
ZF07	SFA	Versorgungsspannung Ein-Aus	24 – 240 V AC 24 – 125 V DC	20 Nm	–
ZF08	SF24A-S2	Versorgungsspannung Ein-Aus	24 V AC/DC	20 Nm	integriert
ZF09	SFA-S2	Versorgungsspannung Ein-Aus	24 – 240 V AC 24 – 125 V DC	20 Nm	integriert
ZF11	EF24A	Versorgungsspannung Ein-Aus	24 V AC/DC	30 Nm	–
ZF12	EF230A	Versorgungsspannung Ein-Aus	100 – 240 V AC	30 Nm	–
ZF13	EF24A-S2	Versorgungsspannung Ein-Aus	24 V AC/DC	30 Nm	integriert
ZF14	EF230A-S2	Versorgungsspannung Ein-Aus	100 – 240 V AC	30 Nm	integriert

Größenabhängiges Mindestdrehmoment der Jalousieklappe beachten und Stellantrieb entsprechend auswählen.

Variable Stellantriebe (stetig)

Bestellschlüsseldetail	Bezeichnung	Funktion	Versorgungsspannung	Drehmoment	Hilfsschalter
Z20	SM24A-SR	2 – 10 V DC	24 V AC/DC	20 Nm	–
Z21	GM24A-SR	2 – 10 V DC	24 V AC/DC	40 Nm	–
Z51	NM24A-SR	2 – 10 V DC	24 V AC/DC	10 Nm	–

Größenabhängiges Mindestdrehmoment der Jalousieklappe beachten und Stellantrieb entsprechend auswählen.

Variable Stellantriebe (stetig), Federrücklaufantriebe

Bestellschlüsseldetail	Bezeichnung	Funktion	Versorgungsspannung	Drehmoment	Hilfsschalter
ZF05	NF24A-SR	2 – 10 V DC	24 V AC/DC	10 Nm	–
ZF10	SF24A-SR	2 – 10 V DC	24 V AC/DC	20 Nm	–
ZF15	EF24A-SR	2 – 10 V DC	24 V AC/DC	30 Nm	–

Größenabhängiges Mindestdrehmoment der Jalousieklappe beachten und Stellantrieb entsprechend auswählen.

Pneumatisch doppeltwirkende Stellantriebe, einschließlich der explosionsgeschützten

Bestellschlüsseldetail		Bezeichnung	Klappenstellung Sicherheitsfunktion	Betriebsdruck	Drehmoment bei 6 bar	Endschalter	Magnetventil
(1)	(2)	Bezeichnung	Klappenstellung Sicherheitsfunktion	Betriebsdruck	Drehmoment bei 6 bar	Endschalter	Magnetventil
Z60	Z60 EX	DR030	–	1,2 – 6 bar	35 Nm	–
Z61	Z61 EX	DR030	stromlos Zu/Auf	1,2 – 6 bar	35 Nm	–	24 V DC
Z62	Z62 EX	DR030	stromlos Zu/Auf	1,2 – 6 bar	35 Nm	–	230 V AC
Z63	Z63 EX	DR030	–	1,2 – 6 bar	35 Nm	2
Z64	Z64 EX	DR030	stromlos Zu/Auf	1,2 – 6 bar	35 Nm	2	24 V DC
Z65	Z65 EX	DR030	stromlos Zu/Auf	1,2 – 6 bar	35 Nm	2	230 V AC
Z66	Z66 EX	DR060	–	1,2 – 6 bar	70 Nm	–
Z67	Z67 EX	DR060	stromlos Zu/Auf	1,2 – 6 bar	70 Nm	–	24 V DC
Z68	Z68 EX	DR060	stromlos Zu/Auf	1,2 – 6 bar	70 Nm	–	230 V AC
Z69	Z69 EX	DR060	–	1,2 – 6 bar	70 Nm	2
Z70	Z70 EX	DR060	stromlos Zu/Auf	1,2 – 6 bar	70 Nm	2	24 V DC
Z71	Z71 EX	DR060	stromlos Zu/Auf	1,2 – 6 bar	70 Nm	2	230 V AC

(1) Standard
(2) Explosionsgeschützt (Nur mit Messing- oder Edelstahlbuchsen)
Größenabhängiges Mindestdrehmoment der Jalousieklappe beachten und Stellantrieb, unter Berücksichtigung des Betriebsdrucks, entsprechend auswählen.

Pneumatisch einfachwirkende Stellantriebe, einschließlich der explosionsgeschützten

Bestellschlüsseldetail		Bezeichnung	Klappenstellung Sicherheitsfunktion	Betriebsdruck	Drehmoment bei 6 bar	Endschalter	Magnetventil
(1)	(2)	Bezeichnung	Klappenstellung Sicherheitsfunktion	Betriebsdruck	Drehmoment bei 6 bar	Endschalter	Magnetventil
Z72	Z72 EX	SC060 SO060	drucklos Zu/Auf	6 bar	30 Nm	–	–
Z73	Z73 EX	SC060 SO060	stromlos und drucklos Zu/Auf	6 bar	30 Nm	–	24 V DC
Z74	Z74 EX	SC060 SO060	stromlos und drucklos Zu/Auf	6 bar	30 Nm	–	230 V AC
Z75	Z75 EX	SC060 SO060	drucklos Zu/Auf	6 bar	30 Nm	2	–
Z76	Z76 EX	SC060 SO060	stromlos und drucklos Zu/Auf	6 bar	30 Nm	2	24 V DC
Z77	Z77 EX	SC060 SO060	stromlos und drucklos Zu/Auf	6 bar	30 Nm	2	230 V AC

(1) Standard
(2) Explosionsgeschützt (Nur mit Messing- oder Edelstahlbuchsen)

Explosionsgeschützte Auf-Zu-Stellantriebe, Federrücklaufantriebe

Bestellschlüsseldetail	Bezeichnung	Funktion	Versorgungsspannung	Drehmoment	Hilfsschalter
Z1EX	ExMax15-SF	2-Drahsteuerung (3-Punkt)	24 – 240 V AC/DC	15 Nm	integriert
Z3EX	ExMax30-SF	2-Drahsteuerung (3-Punkt)	24 – 240 V AC/DC	30 Nm	integriert

Nur mit Messing- oder Edelstahlbuchsen
Z1EX: nur für Nenngrößen mit einem Mindestdrehmoment von maximal 15 Nm.

Produktdetails, Einbaudetails

Jalousieklappen aus Stahl und Edelstahl, Flanschlochung

① Gerade Lochanzahl (Lochteilung = 250 mm)

② Ungerade Lochanzahl (Lochteilung = 250 mm)

Produktdetails

Ausführungen mit Flanschlochung (-G) haben keine Ecklöcher
Sonderzubehör Antriebsachsen auf Anfrage

Jalousieklappen aus Stahl und Edelstahl, Breite, Anzahl Flanschlöcher je Seite

B	Lochanzahl n
200 – 287	0
288 – 537	2
538 – 787	3
788 – 1037	4
1038 – 1287	5
1288 – 1537	6
1538 – 1787	7
1788 – 2000	8

Jalousieklappen aus Stahl und Edelstahl, Höhe, Anzahl Flanschlöcher je Seite

H	Lochanzahl n
180 – 211	1
212 – 461	2
462 – 711	3
712 – 961	4
962 – 1211	5
1212 – 1461	6
1462 – 1711	7
1712 – 1961	8
1962 – 1995	9

Achsüberstand A [mm]

Antriebsachse	Jalousieklappe
Antriebsachse	JZ-S	JZ-P	JZ-S-A2	JZ-P-A2
Standardachse	32,5	32,5	32,5	32,5
ZS99 – verlängerte Antriebsachse	255	255	190	190
ZS991 – Vierkantachse 9 mm	38	38	45	45
ZS992 – Vierkantachse 10 mm	60	60	–	–

Wandeinbau ohne Einbaurahmen

Einbaudetails

Einbau und Inbetriebnahme

Nur mit waagerecht liegenden Lamellen
Mit oder ohne Einbaurahmen
Verwindungsfrei einbauen
Breite größer als 2000 mm oder Höhe größer als 1995 mm, 2 Jalousieklappen nebeneinander bzw. übereinander anordnen
Nur in Innenbereichen einbauen

Breitengeteilt, Breite

B₁	B
2550	1200
2950	1400
3350	1600
3750	1800
4150	2000

Höhengeteilt, Höhe

H₁	H
2086	1005
2416	1170
2746	1335
3076	1500
3406	1665
3736	1830
4066	1995

Downloads

Produktinfos

Produktdatenblatt JZ

JZ_PD_2022_03_24_DE_de Produktdatenblatt 770 KB pdf

Zertifikate

EU-Konformitätserklärung

CE_2020_06_JZ-Ex_DE_de Konformitätserklärung 120 KB pdf
Einbauerklärung Serie JZ

CE/2010-09/JZ/DE/fr Einbauerklärung 96 KB pdf
Konformitäts- oder Einbauerklärung Serie JZ

CE/JZ/DE/de Konformitäts- oder Einbauerklärung 70 KB pdf
Konformitätsaussage Serie JZ-Ex

HC/SEV142/JZ-Ex/DE/de Konformitätsaussage 710 KB pdf
Leckageklassifizierung von TROX Lüftungskomponenten

Leckageklassifizierung_v1_2022_07_07_DE_de Zertifikat 670 KB pdf

Betriebsanleitungen

Montageanleitung JZ-* in Ex-geschützter Ausführung

JZ-Ex_IM_A00000048935_V4_2021_12_DE_de Montageanleitung 1,3 MB pdf
Montageanleitung Jalousieklappen

JZ-x_WG-JZ_IM_A00000044990_V5_2022_10_DE_de Montageanleitung 3,5 MB pdf

Referenzen

Hotel Schani

Projekt: Hotel Schani

Anwendungsgebiet: Hotels

Standort: Wien, Österreich

Projektart: Neubau

Fertigstellung: 04.2015

Bauherr: Mag. Benedikt Komarek

Architekt: archisphere – gabriel kacerovsky zt gmbh

Planer: BACHER REINHOLD Dipl.-Ing.

Gesamtluftmenge: 21.000 m³/h

TROX-Produkte

Luftdurchlässe: HESCO Lüftungsgitter, LDD
Luft-Wasser-Systeme: DID-E
Brandschutz- und Rauchschutzsysteme: FK-EU, FKRS-EU

Erfahren Sie mehr Details im Newsartikel: DECKENINDUKTIONSDURCHLASS DID-E VON TROX

Kaiser Franz Josef Spital

Projekt: Kaiser Franz Josef Spital, Wien

Anwendungsgebiet: Krankenhäuser

Standort: Wien, Österreich

Projektart: Neubau

Fertigstellung: 03.2016

Bauherr: Arbeitsgemeinschaft Projektmanagement SZX Teilneubau KFJ VSG-VKMB

Architekt: Nickl & Partner

Planer: FEG Freudensprung

Gesamtluftmenge: 181.000 m³/h

TROX-Produkte

Luftdurchlässe: VSD, VDW, SL, HESCO LDD
Regelgeräte: TVR, TVJ
Brandschutzklappen: FK-EU, FKRS-EU
Jalousieklappen: JZ
Schalldämpfer: MKA, MSA, XKA, CF, CS

Max-Planck-Institut für Sonnensystemforschung

Projekt:

- Max-Planck-Institut für Sonnensystemforschung

Anwendungsgebiet:

- Forschung/Industrie

Standort:

- Göttingen, Deutschland

TROX-Produkte:

- Schalldämpfer: CA, TX, MSA200,

- Regelgeräte: TVJ, TVR

- Lüftungsgitter: TR

- Deckendralldurchlässe: VDW

- Jalousieklappen: JZ

TROX Services

Produktsuche A-Z Informieren Sie sich schnell und einfach.

TROX Easy Product Finder Schnell. Zuverlässig. Innovativ

TROX Brandschutzklappenposter Auf jeden Fall die richtige Brandschutzklappe

Kontakt

Vielen dank für Ihre Nachricht!

Ihre Empfehlung wurde verschickt und sollte jeden Moment beim Empfänger eingehen.

Kontakt

Wir sind für Sie da

Bitte spezifizieren Sie das Thema Ihrer Anfrage und Ihre Kontaktdaten.
Tel.: +43 1 250 43-0

Kontakt

Vielen Dank für Ihre Nachricht!

Ihre Nachricht in ist unserem Service Center eingegangen und wird bearbeitet.
Unsere Abteilung für Service-Anfragen wird sich in Kürze mit Ihnen in Verbindung setzten.
Für allgemeine Fragen zu Produkten und Services erreichen Sie uns auch unter:
Tel.: +43 1 250 43-0

Kontakt

Wir sind für Sie da

Bitte spezifizieren Sie das Thema Ihrer Anfrage und Ihre Kontaktdaten.
Tel.: +43 1 250 43-0

Kontakt

Vielen Dank für Ihre Nachricht!

JZ

Zur Absperrung in lufttechnischen Anlagen

Allgemeine Informationen

Technische Information

Funktion, Technische Daten, Schnellauslegung, Ausschreibungstext, Bestellschlüssel, Produktbeziehungen

Varianten, Abmessungen, Materialien und Oberflächen, Anbauteile

Materialien und Oberflächen

Produktdetails, Einbaudetails

Einbaudetails

Downloads

Produktinfos

Produktdatenblatt JZ

Zertifikate

EU-Konformitätserklärung

Einbauerklärung Serie JZ

Konformitäts- oder Einbauerklärung Serie JZ

Konformitätsaussage Serie JZ-Ex

Leckageklassifizierung von TROX Lüftungskomponenten

Betriebsanleitungen

Montageanleitung JZ-* in Ex-geschützter Ausführung

Montageanleitung Jalousieklappen

Referenzen

Hotel Schani

Kaiser Franz Josef Spital

Max-Planck-Institut für Sonnensystemforschung

TROX Services

TECHNISCH NOTWENDIG

STATISTIK UND WEBSEITENANALYSE

KOMFORT UND PERSONALISIERUNG

FÜR DAS BESTE TROX ERLEBNIS
