TZ-SILENZIO

FÜR HOHE AKUSTISCHE ANFORDERUNGEN BEI NIEDRIGEN LUFTGESCHWINDIGKEITEN IM ZULUFTBEREICH

Rechteckige Volumenstromregelgeräte für Zuluftsysteme mit variablen Volumenströmen in Gebäuden mit hohen akustischen Komfortkriterien und niedrigen Luftgeschwindigkeiten

Hochwirksamer, integrierter Schalldämpfer
Optimiert für Strömungsgeschwindigkeiten von 0,7 – ca. 7 m/s
Hohe Regelgenauigkeit bei beliebigen Anströmbedingungen
Kompakte Bauform mit beidseitigem Rechteckanschluss
Elektronische Regelkomponenten für unterschiedliche Anwendungen (Easy, Compact, Universal und LABCONTROL)
Leckluftstrom bei geschlossener Regelklappe nach EN 1751, Klasse 4
Gehäuse-Leckluftstrom nach EN 1751, Klasse C

Optionale Ausstattung und Zubehör

Dämmschale zur Reduzierung von Abstrahlgeräuschen
Zusatzschalldämpfer Serie TS zur Reduzierung von Strömungsgeräuschen
Warmwasser-Wärmeübertrager Serie WT zur Nacherwärmung

Initialisiere Bestellschlüssel

Anwendung

Rechteckige VVS-Regelgeräte für den Einsatz in raumlufttechnischen Anlagen (RLT-Anlagen)
Für Regel-, Drossel- und Absperraufgaben im Zuluftbereich bei hohen akustischen Anforderungen und niedrigen Luftgeschwindigkeiten
Integrierter Schalldämpfer
Volumenstromregelung im geschlossenene Regelkreis mit Hilfsenergie
Für variable oder konstante Volumenstromsysteme
Absperrung durch kundenseitige Zwangsschaltung
Mit geeigneten Regelkomponenten auch zur Druckregelung einsetzbar

Besondere Merkmale

Hygienisch getestet und zertifiziert
Direkter Anschluss der Luftleitung
Werkseitige Einstellung oder Programmierung und lufttechnische Prüfung
Einstellung und nachträgliche Parametrierung an der Regelkomponente möglich, eventuell separates Einstellgerät erforderlich

Nenngrößen

125, 160, 200, 250, 315

Varianten

TZ-Silenzio: Zuluftgerät
TZ-Silenzio-D: Zuluftgerät mit Dämmschale
Geräte mit Dämmschale und/oder einem Zusatzschalldämpfer Serie TS für besonders hohe akustische Anforderungen
Nachrüsten der Dämmschale nicht möglich

Bauteile und Eigenschaften

Inbetriebnahmebereites Gerät, bestehend aus mechanischen Bauteilen und Regelkomponenten
Mittelwert bildender Wirkdrucksensor zur Luftstrommessung
Regelklappe
Integrierter Schalldämpfer
Regelkomponenten werkseitig montiert, verschlaucht und verdrahtet
Jedes Gerät werkseitig auf speziellem lufttechnischem Prüfstand geprüft
Dokumentation der Daten mit einer Prüfplakette oder einer Volumenstromskala auf dem Gerät
Hohe Regelgenauigkeit der eingestellten Volumenströme bei beliebigen Anströmungen

Anbauteile

Easyregler: kompakte Baueinheit mit Einstellpotentiometern
Compactregler: kompakte Baueinheit aus Regler, Wirkdrucktransmitter und Stellantrieb
Universalregler: Regler, Wirkdrucktransmitter und Stellantriebe für spezielle Anwendungen
LABCONTROL: Regelkomponenten für Luft-Management-Systeme

Ergänzende Produkte

Zusatzschalldämpfer Serie TS
Wärmeübertrager Serie WT

Konstruktionsmerkmale

Rechteckiges Gehäuse
Auswechselbare Dichtungselemente
Beidseitiger Anschluss geeignet für Luftleitungsprofile
Position der Regelklappe von außen an der Achse erkennbar
Thermisch und akustisch wirksame Auskleidung

Materialien und Oberflächen

Gehäuse aus verzinktem Stahlblech
Regelklappe und Wirkdrucksensor aus Aluminiumprofilen
Auskleidung aus Mineralwolle
Gleitlager aus Kunststoff
Achse und Gestänge: Stahl verzinkt

Variante Dämmschale (-D)

Dämmschale aus verzinktem Stahlblech
Auskleidung aus Mineralwolle
Körperschallisolierung aus Gummielementen

Mineralwolle

Nach EN 13501, Baustoffklasse A1, nicht brennbar
RAL-Gütezeichen RAL-GZ 388
Gesundheitlich unbedenklich durch hohe Biolöslichkeit nach deutscher Gefahrstoffverordnung und Anmerkung Q der europäischen Verordnung (EG) Nr. 1272/2008
Durch aufkaschiertes Glasseidengewebe vor Abrieb durch strömende Luft bis max. 20 m/s geschützt
Inert gegenüber Pilz- und Bakterienwachstum

Normen und Richtlinien

Erfüllt die Hygieneanforderungen nach

EN 16798, Teil 3
VDI 6022, Blatt 1
DIN 1946, Teil 4
Weitere Normen, Richtlinien gemäß Hygienezertifikat

Gehäuse-Leckluftstrom

EN 1751, Klasse C

Leckluftstrom bei geschlossener Regelklappe

EN 1751, Klasse 4
DIN 1946, Teil 4, erfüllt die erhöhten Anforderungen an den zulässigen Leckluftstrom bei geschlossener Regelklappe

Instandhaltung

Wartungsfrei, da aufgrund der Konstruktion und der verwendeten Materialien keine Abnutzung erfolgt

Technische Information

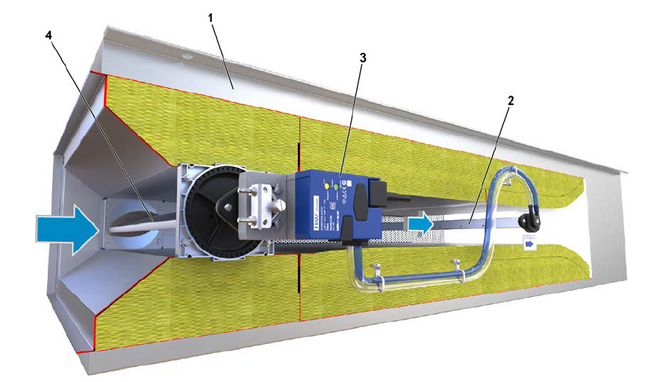

Schematische Darstellung TZ-Silenzio

① Integrierter Schalldämpfer

② Wirkdrucksensor

③ Regelkomponenten, z. B. Easyregler

④ Regelklappe mit Dichtung

Zur Messung des Volumenstromes enthält das VVS-Regelgerät einen Wirkdrucksensor.
Die Regelkomponenten (Anbauteile) umfassen einen Wirkdrucktransmitter zur Umformung des Wirkdrucks in ein elektrisches Signal, einen Regler und einen Stellantrieb, als Easyregler, Compactregler oder als Einzelkomponenten (Universal).
Der Sollwert kommt in den meisten Anwendungsfällen von einem Raumtemperaturregler.
Der Regler vergleicht den Istwert mit dem Sollwert und verändert bei Abweichungen das Führungssignal des Stellantriebs.
Ein integrierter Schalldämpfer reduziert die durch die Drosselung entstehenden Geräusche.


Nenngrößen	125 – 315
Volumenstrombereich	27 – 1093 l/s oder 95 – 3937 m³/h
Volumenstromregelbereich (Regler mit dynamischer Wirkdruckmessung)	ca. 10 – 100 % vom Nennvolumenstrom
Mindestdruckdifferenz	Bis zu 106 Pa (ohne Zusatzschalldämpfer)
maximal zulässige Druckdifferenz	1000 Pa
Betriebstemperatur	10 – 50 °C

Die Schnellauslegung gibt einen guten Überblick über die Mindestdruckdifferenzen, die Volumenstromgenauigkeit und die zu erwartenden Schalldruckpegel im Raum. Zwischen angegebenen Werten darf linear interpoliert werden.

Die Schallleistungspegel zur Berechnung der Schalldruckpegel wurden im TROX Labor nach DIN EN ISO 5135 gemessen – siehe hierzu "Grundlagen und Definitionen".
Zu exakten Ergebnissen und Spektraldaten für alle Regelkomponenten führt die Auslegung mit unserem Auslegungsprogramm Easy Product Finder. Die Auswahl der Nenngröße erfolgt zunächst nach den gegebenen Volumenströmen q_vmin und q_vmax.

Volumenstrombereiche und Mindestdruckdifferenzen
Die Mindestdruckdifferenz der VVS-Regelgeräte ist eine wichtige Größe zur Planung des Luftleitungsnetzes und zur Dimensionierung des Ventilators einschließlich der Drehzahlsteuerung. Es muss sichergestellt sein, dass unter allen Betriebsbedingungen an allen Regelgeräten eine ausreichende Druckdifferenz über dem jeweiligen Regler (Δ_pstat,min) ansteht. Der Messpunkt oder die Messpunkte für die Drehzahlsteuerung des Ventilators sind dementsprechend auszuwählen. Die Volumenstrombereiche von VVS-Regelgeräten sind von der Nenngröße und von der verwendeten Regelkomponente (Anbauteil) abhängig.

Volumenstrombereiche und Mindestdruckdifferenzen
Regelkomponente dynamisches Messprinzip – Easy (Potentiometer)
Anbauteil: Easy

NG	qv [l/s]	qv [m³/h]	Δpstmin [Pa]		Δqv [±%]
NG	qv [l/s]	qv [m³/h]	①	②	Δqv [±%]
125	27	95	2	3	8
125	79	283	13	23	6
125	131	472	35	63	5
125	183	660	68	123	4
160	42	150	2	3	8
160	124	447	11	21	6
160	207	745	30	58	5
160	289	1042	58	113	4
200	60	213	2	3	9
200	176	634	12	26	6
200	293	1056	32	71	5
200	410	1477	62	138	5
250	75	269	2	3	9
250	223	801	13	23	6
250	371	1334	34	62	5
250	518	1866	66	121	5
315	126	452	2	3	9
315	375	1349	13	20	6
315	624	2245	36	56	5
315	872	3142	70	108	5

① Grundgerät
② Grundgerät mit Zusatzschalldämpfer TS

Volumenstrombereiche und Mindestdruckdifferenzen
Regelkomponente dynamisches Messprinzip – q_v erweitert
Anbauteile: BC0, BL0 **, BM0, BM0-J6

NG	qv [l/s]	qv [m³/h]	Δpstmin [Pa]		Δqv [±%]
NG	qv [l/s]	qv [m³/h]	①	②	Δqv [±%]
125	27	95	2	3	8
125	94	339	18	33	5
125	162	584	53	97	5
125	230	828	106	194	4
160	42	150	2	3	8
160	149	535	16	30	5
160	256	920	45	88	5
160	362	1305	90	177	4
200	60	213	2	3	9
200	211	759	17	37	6
200	363	1305	49	108	5
200	514	1851	98	216	5
250	75	269	2	3	9
250	266	959	18	32	6
250	458	1648	51	95	5
250	649	2338	103	190	5
315	126	452	2	3	9
315	448	1614	19	29	6
315	771	2775	55	85	5
315	1093	3937	109	170	5

① Grundgerät
② Grundgerät mit Zusatzschalldämpfer TS

** Regelkomponente läuft in Zukunft aus - bitte nicht für neue Projekte einplanen

Volumenstrombereiche und Mindestdruckdifferenzen
Regelkomponente dynamisches Messprinzip – q_v Standard
Anbauteile: BUDN, BUDNF, LN0, LK0, LB0, XB0, XB4, (B13 *, B1B *)

NG	qv [l/s]	qv [m³/h]	Δpstmin [Pa]		Δqv [±%]
NG	qv [l/s]	qv [m³/h]	①	②	Δqv [±%]
125	27	95	2	3	8
125	81	291	14	24	6
125	136	488	37	68	5
125	190	684	73	133	4
160	42	150	2	3	8
160	128	460	12	22	6
160	214	770	32	62	5
160	300	1080	62	121	4
200	60	213	2	3	9
200	181	652	13	27	6
200	303	1092	34	76	5
200	425	1531	67	148	5
250	75	269	2	3	9
250	229	824	13	24	6
250	383	1379	36	66	5
250	537	1934	71	130	5
315	126	452	2	3	9
315	385	1387	14	22	6
315	645	2322	38	59	5
315	904	3257	75	116	5

① Grundgerät
② Grundgerät mit Zusatzschalldämpfer TS

* Regelkomponente bereits ausgelaufen

Volumenstrombereiche und Mindestdruckdifferenzen
Regelkomponente statisches Messprinzip
Anbauteile: BUSN, BUSNF, BUSS, XD0, XD4, TUN, TUNF, TUS, TUSD, ELAB, (BP3 *, BPG *, BPB *, BB3 *, BBB *)

NG	qv [l/s]	qv [m³/h]	Δpstmin [Pa]		Δqv [±%]
NG	qv [l/s]	qv [m³/h]	①	②	Δqv [±%]
125	27	95	2	3	8
125	81	291	14	24	6
125	136	488	37	68	5
125	190	684	73	133	4
160	42	150	2	3	8
160	128	460	12	22	6
160	214	770	32	62	5
160	300	1080	62	121	4
200	60	213	2	3	9
200	181	652	13	27	6
200	303	1092	34	76	5
200	425	1531	67	148	5
250	75	269	2	3	9
250	229	824	13	24	6
250	383	1379	36	66	5
250	537	1934	71	130	5
315	126	452	2	3	9
315	385	1387	14	22	6
315	645	2322	38	59	5
315	904	3257	75	116	5

① Grundgerät
② Grundgerät mit Zusatzschalldämpfer TS

* Regelkomponente bereits ausgelaufen

Schnellauslegungstabelle Schalldruckpegel
In der Schnellauslegung sind praxisgerechte Dämpfungs- und Dämmungswerte (Systemdämpfung) in den Tabellen berücksichtigt. Liegt der Schalldruckpegel über dem zulässigen Wert, sind ein größeres Volumenstromregelgerät und/oder ein Schalldämpfer bzw. eine Dämmschale erforderlich. Weitere Informationen zu den akustischen Daten sind den Grundlagen und Definitionen zu entnehmen.

Schnellauslegungstabelle Strömungsgeräusch L_PA
Regler inklusive Schalldämpfervarianten
(gesamter Volumenstrombereich der Serie)

NG	qv [l/s]	qv [m³/h]	150 Pa		500 Pa
NG	qv [l/s]	qv [m³/h]	①	②	①	②
125	27	95	16	< 15	22	< 15
125	94	339	32	21	38	27
125	162	584	38	27	43	33
125	230	828	41	n.V.	46	36
160	42	150	17	< 15	23	< 15
160	149	535	32	22	38	27
160	256	920	37	26	42	31
160	362	1305	40	n.V.	45	33
200	60	213	< 15	< 15	19	< 15
200	211	759	27	15	33	21
200	363	1305	31	21	37	25
200	514	1851	34	n.V.	40	29
250	75	269	< 15	< 15	19	< 15
250	266	959	26	15	32	21
250	458	1648	31	19	36	25
250	649	2338	34	n.V.	39	28
315	126	452	< 15	< 15	20	< 15
315	448	1614	25	< 15	31	18
315	771	2775	29	20	35	23
315	1093	3937	32	n.V.	38	27

Strömungsgeräusch L_PA [dB(A)] bei statischer Druckdifferenz Δ_pst von 150 bzw. 500 Pa
① Grundgerät
② Grundgerät mit Zusatzschalldämpfer TS
n.V.: Angegebene statische Druckdifferenz Δ_pst ist kleiner als Mindestdruckdifferenz Δ_{pst min}.

Schnellauslegungstabelle Abstrahlgeräusch L_PA
Regler inklusive Dämmschalenvariante
(gesamter Volumenstrombereich der Serie)

NG	qv [l/s]	qv [m³/h]	150 Pa		500 Pa
NG	qv [l/s]	qv [m³/h]	①	②	①	②
125	27	95	< 15	< 15	16	< 15
125	94	339	23	22	31	28
125	162	584	29	30	37	36
125	230	828	33	34	41	40
160	42	150	< 15	< 15	20	15
160	149	535	27	26	34	32
160	256	920	33	33	40	39
160	362	1305	37	38	44	44
200	60	213	< 15	< 15	20	< 15
200	211	759	27	25	34	31
200	363	1305	33	32	40	38
200	514	1851	37	37	44	43
250	75	269	< 15	< 15	21	< 15
250	266	959	28	25	35	31
250	458	1648	34	33	41	39
250	649	2338	38	37	45	43
315	126	452	17	< 15	25	18
315	448	1614	32	30	39	35
315	771	2775	38	37	45	43
315	1093	3937	42	42	49	47

Abstrahlgeräusch L_PA [dB(A)] bei statischer Druckdifferenz Δ_pst von 150 bzw. 500 Pa
① Grundgerät
② Grundgerät mit Dämmschale
n.V.: Angegebene statische Druckdifferenz Δ_pst ist kleiner als Mindestdruckdifferenz Δ_{pst min}.

Hinweis:

Angaben zum Abstrahlgeräusch für Kombinationen aus Grundgerät sowie optionaler Dämmschale und Zusatzschalldämpfer können mit dem Auslegungsprogramm Easy Product Finder ermittelt werden.

VVS-Regelgeräte in rechteckiger Bauform für variable und konstante Volumenstromsysteme mit hohen akustischen Anforderungen, für Zuluft, in 5 Nenngrößen. Hohe Regelgenauigkeit der eingestellten Volumenströme bei beliebigen Anströmbedingungen. Inbetriebnahmebereites Gerät, bestehend aus den mechanischen Bauteilen und den elektronischen Regelkomponenten. Geräte enthalten einen Mittelwert bildenden Wirkdrucksensor zur Volumenstrommessung, eine Regelklappe und einen integrierten Schalldämpfer. Regelkomponenten werkseitig montiert, verschlaucht und verdrahtet. Wirkdrucksensor mit Messbohrungen 3 mm, dadurch unempfindlich gegen Verschmutzung. Gehäuse mit akustisch und thermisch wirksamer Auskleidung. Position der Regelklappe von außen durch die Achsform erkennbar. Regelklappe bei Auslieferung geöffnet, dadurch Luftströmung auch ohne Regelfunktion gegeben; ausgenommen Varianten mit definierter Sicherheitsstellung NC. Erfüllt die Hygieneanforderungen nach EN 16798 Teil 3, VDI 6022 Blatt 1, DIN 1946 Teil 4.

Besondere Merkmale

Hygienisch getestet und zertifiziert
Direkter Anschluss der Luftleitung
Werkseitige Einstellung oder Programmierung und lufttechnische Prüfung
Einstellung und nachträgliche Parametrierung an der Regelkomponente möglich, eventuell separates Einstellgerät erforderlich

Materialien und Oberflächen

Gehäuse aus verzinktem Stahlblech
Regelklappe und Differenzdrucksensor aus Aluminiumprofilen
Auskleidung aus Mineralwolle
Gleitlager aus Kunststoff

Mineralwolle:

Nach EN 13501, Baustoffklasse A1, nicht brennbar
RAL-Gütezeichen RAL-GZ 388
Gesundheitlich unbedenklich durch hohe Biolöslichkeit nach deutscher Gefahrstoffverordnung und Anmerkung Q der europäischen Verordnung (EG) Nr. 1272/2008
Durch aufkaschiertes Glasseidengewebe vor Abrieb durch strömende Luft bis max. 20 m/s geschützt
Inert gegenüber Pilz- und Bakterienwachstum

Anschlussausführung

Beidseitig mit Flansch, geeignet für Luftleitungsprofile

Gleichwertigkeitskriterien

Hygiene-Konformitätserklärung nach VDI 6022, Blatt 1 (01/2018), ÖNORM H 6020 (02/2007) und ÖNORM H 6021 (09/2003)
Einstellung der Volumenströme ohne Einstellgerät mittels Vmin- und Vmax- Potentiometer
Elektrische Anschlüsse mit Schraubklemmen, keine zusätzlichen Klemmdosen erforderlich
Jeder Volumenstromregler werkseitig auf lufttechnischen Prüfstand geprüft und mit Plakette am Regler bescheinigt
Keine Anströmlängen notwendig
Akustische Daten ermittelt nach ÖNORM EN ISO 5135:1999
Max. Regelabweichung 5% bei qvmax, ohne Anströmlänge

Technische Daten

Nenngrößen: 125 – 315
Volumenstrombereich: 27 – 872 l/s oder 95 – 3142 m³/h
Mindestdruckdifferenz: bis zu 106 Pa (ohne Zusatzschalldämpfer)
Maximal zulässige Druckdifferenz: 1000 Pa
Leckluftstrom bei geschlossener Regelklappe nach EN 1751, Klasse 4
Gehäuse-Leckluftstrom nach EN 1751, Klasse C

Ausschreibungstext Anbauteil

Variable Volumenstromregelung mit elektronischem Easyregler zur Aufschaltung einer Führungsgröße und einem Istwertsignal

zur Einbindung in Gebäudeleittechnik.

Versorgungsspannung 24 V AC/DC
Signalspannungen 0 – 10 V DC
Mit externen, potentialfreien Schaltern mögliche Zwangssteuerungen: ZU, AUF, qᵥmin und qᵥmax
Potentiometer mit Prozentskalen zur Einstellung der Volumenströme qᵥmin und qᵥmax ohne Einstellgerät
Istwertsignal auf Nennvolumenstrom bezogen, dadurch vereinfachte Inbetriebnahme und nachträgliche Verstellung
Volumenstromregelbereich ca. 10 – 100 % vom Nennvolumenstrom
Von außen gut sichtbare Kontrollleuchte zur Signalisierung der Funktionen: ausgeregelt, nicht ausgeregelt und Spannungsausfall
Elektrische Anschlüsse mit Schraubklemmen
Klemmen zum Anschluss der Versorgungsspannung doppelt, zur einfachen Weitergabe der Spannung an den nächsten Regler

Auslegungsdaten

qᵥ [m³/h]
Δpst [Pa]
Strömungsgeräusch LPA [dB(A)]
Abstrahlgeräusch LPA [dB(A)]

Bestellschlüssel Volumenstromregelung (mit Anbauteil Easy)

1 Serie
TZ-Silenzio VVS-Regelgerät, Zuluft

2 Dämmschale
Keine Eintragung: ohne
D mit Dämmschale

3 Nenngröße
125
160
200
250
315

4 Anbauteile (Regelkomponente)
Easy Volumenstromregler, dynamisch, Schnittstelle Analog, Einstellung q_vmin und q_vmax mit Potentiometern

Bestellbeispiel: TZ–Silenzio/125/Easy

Dämmschale	ohne
Nenngröße	125
Anbauteile (Regelkomponente)	Easy Volumenstromregler, dynamisch, Einstellung q_ᵥmin und q_ᵥmax mit Potentiometern

Bestellschlüssel Volumenstromregelung (mit Anbauteil VARYCONTROL)

TZ-Silenzio

–

200

XB4

400 -– 1200 [m³/h]

1 Serie
TZ-Silenzio VVS-Regelgerät, Zuluft

2 Dämmschale
Keine Eintragung: ohne
D mit Dämmschale

3 Nenngröße
125
160
200
250
315

4 Anbauteile (Regelkomponente)
Zum Beispiel
BC0 Compactregler
XB4 Universalregler (VARYCONTROL)

6 Betriebsart
F Festwert (ein Sollwert)
V variabel (Sollwertbereich)

7 Signalspannungsbereich
Für das Istwert- und Sollwertsignal
0 0 – 10 V DC
2 2 – 10 V DC

8 Betriebswerte zur werkseitigen Einstellung
Volumenströme in [m³/h oder l/s]
qᵥ_konst. (bei Betriebsart F)
qᵥ_min – qᵥ_max (bei Betriebsart V)

9 Klappenstellung
Nur Federrücklaufantriebe
NO stromlos AUF
NC stromlos ZUBestellbeispiel: TZ–Silenzio/200/BC0/V0/300–1200 m³ /h

Dämmschale	ohne
Nenngröße	200
Anbauteile (Regelkomponente)	Compactregler, dynamischer Transmitter, Analog- oder MP-Bus-Schnittstelle
Betriebsart	variabler Betrieb q_ᵥmin– q_ᵥmax
Signalspannungsbereich	0 – 10 V DC
Betriebswerte	q_ᵥmin = 300 m³/h q_ᵥmax = 1200 m³/h

Bestellschlüssel Volumenstromregelung (mit Anbauteil TROX UNIVERSAL)

TZ-Silenzio

–

200

TUNF

UMZ

…

1 Serie
TZ-Silenzio VVS-Regelgerät, Zuluft

2 Dämmschale
Keine Eintragung: ohne
D mit Dämmschale

3 Nenngröße
125
160
200
250
315

4 Anbauteile (Regelkomponente)
Regler TROX UNIVERSAL mit
TUN Stellantrieb (150 s)
TUNF Federrücklaufantrieb (150 s)
TUS Schnellläufer (3 s)
TUSD Schnellläufer (3 s), mit digitaler Kommunikationsschnittstelle (TROX HPD)

5 Gerätefunktion
Raumregelung
RE Abluftregelung (Room Exhaust)

6 Volumenstromvorgabe
M Master (RMF-Funktion)
S Slave
F Festwertregler

7 Signalspannungsbereich
0 0 – 10 V DC
2 2 – 10 V DC

8 Erweiterung der Anbauteile
Option 1: Stromversorgung
Keine Eintragung: 24 V AC/DC
T EM-TRF für 230 V AC
U EM-TRF-USV für 230 V AC, bietet unterbrechungsfreie Stromversorgung

Option 2: digitale Kommunikationsschnittstelle
Keine Eintragung: ohne
B EM-BAC-MOD-01 für BACnet MS/TP
M EM-BAC-MOD-01 für Modbus RTU
I EM-IP für BACnet IP, Modbus IP und Webserver
R EM-IP mit Echtzeituhr

Option 3: automatischer Nullpunktabgleich
Keine Eintragung: ohne
Z EM-AUTOZERO mit Magnetventil

9 Betriebswerte zur werkseitigen Einstellung
Volumenstrom [m³/h oder l/s]
Master (RMF-Funktion)
qᵥ_min: minimaler Volumenstrom
qᵥ_max: maximaler Volumenstrom
qᵥ_{konst_Zu}: konstante Zuluft
qᵥ_{konst_Ab}: konstante Abluft
qᵥ_Diff: Differenz Zuluft-Abluft

Festwert
qᵥ_konst: Konstantvolumenstrom

Slave
Keine Eintragung notwendig

10 Klappenstellung
Nur Federrücklaufantriebe
NO stromlos AUF
NC stromlos ZU

Ergänzende Produkte
Raumbedieneinheit
BE-LCD 40-Zeichen-Display

Bestellbeispiel: TZ–Silenzio/200/TUN/RS/M/2/UIZ/600/1250/0/0/-100

Dämmschale	ohne
Nenngröße	200
Anbauteile (Regelkomponente)	Regler TROX UNIVERSAL, Stellantrieb 150 s
Gerätefunktion	Zuluftregelung
Volumenstromvorgabe	Master (RMF-Funktion)
Signalspannungskennlinie	2 – 10 V DC
Erweiterung der Anbauteile	mit Erweiterungsmodul EM-TRF-USV (Trafo für 230 V AC und unterbrechungsfreie Stromversorgung), mit Erweiterungsmodul EM-IP (Kommunikationsschnittstelle BACnet IP, Modbus IP, Webserver), mit Erweiterungsmodul EM-AUTOZERO (Magnetventil für automatischen Nullpunktabgleich)
Betriebswerte	q_vmin = 600 m³/h q_vmax = 1250 m³/h q_{vkonst_Zu} = 0 m³/h q_{vkonst_Ab} = 0 m³/h q_vDiff = -100 m³/h

Bestellschlüssel Druckregelung (mit Anbauteil VARYCONTROL)

TZ-Silenzio

–

200

XF4

PRS

30 – 60 [Pa]

1 Serie
TZ-Silenzio VVS-Regelgerät, Zuluft

2 Dämmschale
Keine Eintragung: ohne
D mit Dämmschale

3 Nenngröße
125
160
200
250
315

4 Anbauteile (Regelkomponente)
Zum Beispiel
XF0 Compactregler Kanaldruck
XF4 Universalregler Kanaldruck (VARYCONTROL)

5 Gerätefunktion/Einbauort
PDS Kanaldruckregelung Zuluft
PRS Raumdruckregelung Zuluft

6 Betriebsart
F Festwert (ein Sollwert)
V variabel (Sollwertbereich)

7 Signalspannungsbereich
Für das Istwert- und Sollwertsignal
0 0 – 10 V DC
2 2 – 10 V DC

8 Betriebswerte zur werkseitigen Einstellung
Bei Kanaldruckregelung Differenzdruck [Pa] immer als Absolutwert ohne Vorzeichen
Δ_p,konst (bei Betriebsart F)
Δ_p,min - Δ_p,max (bei Betriebsart V)

9 Klappenstellung
Nur Federrücklaufantriebe
NO stromlos AUF
NC stromlos ZU

Bestellbeispiel: TZ-Silenzio-D/315/XF0/PDS/V2/250 – 375 Pa

Dämmschale	mit
Nenngröße	315
Anbauteile (Regelkomponente)	Compactregler Kanaldruck
Gerätefunktion	Kanaldruckregelung Zuluft
Betriebsart	variable Druckregelung P_min - P_max
Signalspannungskennlinie	2 – 10 V DC
Betriebswerte	P_min = 250 Pa P_max = 375 Pa

Bestellschlüssel Druckregelung (mit Anbauteil TROX UNIVERSAL)

TZ-Silenzio

–

200

TUNF

PRS

MFP

UMZ

…

1 Serie
TZ-Silenzio VVS-Regelgerät, Zuluft

2 Dämmschale
Keine Eintragung: ohne
D Mit Dämmschale

3 Nenngröße
125
160
200
250
315

4 Anbauteile (Regelkomponente)
Regler TROX UNIVERSAL mit
TUN Stellantrieb (150 s)
TUNF Federrücklaufantrieb (150 s)
TUS Schnellläufer (3 s)
TUSD Schnellläufer (3 s), mit digitaler Kommunikationsschnittstelle (TROX HPD)

5 Gerätefunktion
Druckregelung
PRS Raumdruckregelung Zuluft
PDS Kanaldruckregelung Zuluft

6 Differenzdruckvorgabe
MFP Master, Konstantdruckregelung
MVP Master, variable Druckregelung
SFP Slave, Konstantdruckregelung
SVP Slave, variable Druckregelung

7 Signalspannungsbereich
0 0 – 10 V DC
2 2 – 10 V DC

8 Erweiterung der Anbauteile
Option 1: Stromversorgung
Keine Eintragung: 24 V AC/DC
T EM-TRF für 230 V AC
U EM-TRF-USV für 230 V AC, bietet unterbrechungsfreie Stromversorgung

Option 2: digitale Kommunikationsschnittstelle
Keine Eintragung: ohne
B EM-BAC-MOD-01 für BACnet MS/TP
M EM-BAC-MOD-01 für Modbus RTU
I EM-IP für BACnet IP, Modbus IP und Webserver
R EM-IP mit Echtzeituhr

Option 3: Volumenstrommessung
Keine Eintragung: ohne
V EM-V Volumenstrommessung für Druckregelung

Option 4: automatischer Nullpunktabgleich
Keine Eintragung: ohne
Z EM-AUTOZERO Magnetventil (nur mit V)

9 Betriebswerte zur werkseitigen Einstellung
Volumenstrom [m³/h oder l/s], Druck [Pa]

Slave SVP
Δp_min: minimaler Differenzdruck
Δp_max: maximaler Differenzdruck Slave SFP
Δp_konst: Konstantdifferenzdruck

Master MFP und MVP wie Slave, jedoch zusätzlich
qᵥ_min: minimaler Volumenstrom
qᵥ_max: maximaler Volumenstrom
qᵥ_{konst_Zu}: konstante Zuluft
qᵥ_{konst_Ab}: konstante Abluft
qᵥ_Diff: Differenz Zuluft-Abluft

10 Klappenstellung
Nur Federrücklaufantriebe
NO Stromlos AUF
NC Stromlos ZU

Ergänzende Produkte
Raumbedieneinheit
BE-LCD 40-Zeichen-Display

Differenzdrucktransmitter für Raum- oder Kanaldruckregelung gesondert bestellen, z. B.
PT-699 Für Raumdruckregelung
PT-699-DUCT Für Kanaldruckregelung, inklusive Schlauch und Messnippel

Bestellbeispiel: TZ-Silenzio/200/TUSD/PRS/MFP/2/BV/-20 Pa/600/1250/0/0/-100

Dämmschale	ohne
Nenngröße	200
Anbauteile (Regelkomponente)	Regler TROX UNIVERSAL, schnellaufender Stellantrieb (3 s) mit digitaler Kommunikationsschnittstelle
Gerätefunktion/Einbauort	Raumdruckregelung Zuluft
Differenzdruckvorgabe	Master, Konstantdruckregelung
Signalspannungsbereich	2 – 10 V DC
Erweiterung der Anbauteile	mit Erweiterungsmodul EM-BAC-MOD-01 (Kommunikationsschnittstelle BACnet MS/TP), mit Erweiterungsmodul EM-V (Volumenstrommessung für Druckregelung)
Betriebswerte	Δ_pkonst = -20 Pa q_vmin = 600 m³/h q_vmax = 1250 m³/h q_{vkonst_Zu} = 0 m³/h q_{vkonst_Ab} = 0 m³/h q_vDiff = -100 m³/h

Bestellschlüssel Raumregelung (mit Anbauteil EASYLAB)

TZ–Silenzio

–

200

ELAB

UMZ

LAB

…

1 Serie
TZ-Silenzio VVS-Regelgerät, Zuluft

2 Dämmschale
Keine Eintragung: Ohne
D Mit Dämmschale

3 Nenngröße
125
160
200
250
315

4 Anbauteile (Regelkomponente)
ELAB EASYLAB Regler TCU3

5 Antriebe
S Schnellläufer (3 s)
SD Schnellläufer (3 s), mit digitaler Kommunikationsschnittstelle (TROX HPD)

6 Gerätefunktion
Raumregelung
RS Zuluftregelung (Room Supply)
PC Druckregelung (Pressure Control)

8 Erweiterungen der Anbaugruppe
Option 1: Stromversorgung
Keine Eintragung: 24 V AC/DC
T EM-TRF für 230 V AC
U EM-TRF-USV für 230 V AC, bietet unterbrechungsfreie Stromversorgung

Option 2: digitale Kommunikationsschnittstelle
Keine Eintragung: Ohne
B EM-BAC-MOD-01 für BACnet MS/TP
M EM-BAC-MOD-01 für Modbus RTU
I EM-IP für BACnet IP, Modbus IP und Webserver
R EM-IP mit Echtzeituhr

Option 3: Automatischer Nullpunktabgleich
Keine Eintragung: Ohne
Z EM-AUTOZERO Magnetventil für automatischen Nullpunktabgleich

9 Zusatzfunktionen
Ohne Raum-Management-Funktion
LAB Abluftgeführtes System (Laboratorien)
CLR Zuluftgeführtes System (Reinräume)

Mit Raum-Management-Funktion
LAB-RMF Abluftgeführtes System
CLR-RMF Zuluftgeführtes System

10 Betriebswerte zur werkseitigen Einstellung
(nur bei aktivierter Raum-Management-Funktion erforderlich)

Volumenstrom [m³/h oder l/s], Druck [Pa]

Gesamtabluft/-zuluft Raum:
qᵥ₁: Standardbetrieb
qᵥ₂: reduzierter Betrieb
qᵥ₃: erhöhter Betrieb
qᵥ₄: konstante Zuluft
qᵥ₅: konstante Abluft
qᵥ₆: Differenz Zu-/Abluft
Δp_soll: Solldruck (nur bei Druckregelung)

Ergänzende Produkte
Raumbedieneinheit (nur für Geräte mit RMF)
BE-LCD 40-Zeichen-Display

Differenzdrucktransmitter bei Gerätefunktion Raumdruckregelung gesondert bestellen, z. B.
PT-699 Messbereich ±50 Pa oder ±100 Pa
PT-GB604 Messbereich ±100 PaBestellbeispiel: TZ–Silenzio/200/ELAB/S/RS/LAB

Dämmschale	ohne
Nenngröße	200
Anbauteile (Regelkomponente)	EASYLAB Regler TCU3
Antrieb	schnelllaufender Stellantrieb (3 s)
Gerätefunktion	Zuluftregelung (Room Supply)
Zusatzfunktion	abluftgeführtes System (Laboratorien)
Betriebswerte	nicht erforderlich (Raum-Management-Funktion nicht aktiviert)

Bestellschlüssel Einzelregelung (mit Anbauteil EASYLAB)

TZ–Silenzio

–

200

ELAB

–

UMZ

…

1 Serie
TZ-Silenzio VVS-Regelgerät, Zuluft

2 Dämmschale
Keine Eintragung: Ohne
D Mit Dämmschale

3 Nenngröße
125
160
200
250
315

4 Anbauteile (Regelkomponente)
ELAB EASYLAB Regler TCU3

5 Antriebe
S Schnellläufer (3 s)
SD Schnellläufer (3 s), mit digitaler Kommunikationsschnittstelle (TROX HPD)

6 Gerätefunktion
Einzelregelung
SC Zuluftregler

7 Externe Volumenstromvorgabe
E0 Spannungssignal 0 – 10 V DC
E2 Spannungssignal 2 – 10 V DC
2P Kundenseitige Schaltkontakte für 2 Schaltstufen
3P Kundenseitige Schaltkontakte für 3 Schaltstufen
F Volumenstrom Festwert, ohne Aufschaltung

8 Erweiterungen der Anbaugruppe
Option 1: Stromversorgung
Keine Eintragung: 24 V AC/DC
T EM-TRF für 230 V AC
U EM-TRF-USV für 230 V AC, bietet unterbrechungsfreie Stromversorgung

Option 2: Digitale Kommunikationsschnittstelle
Keine Eintragung: Ohne
B EM-BAC-MOD-01 für BACnet MS/TP
M EM-BAC-MOD-01 für Modbus RTU
I EM-IP für BACnet IP, Modbus IP und Webserver
R EM-IP mit Echtzeituhr

Option 3: Automatischer Nullpunktabgleich
Keine Eintragung: Ohne
Z EM-AUTOZERO Magnetventil für automatischen Nullpunktabgleich

10 Betriebswerte zur werkseitigen Einstellung
Volumenstrom [m³/h oder l/s]
Je nach externer Volumenstromvorgabe:
E0, E2: q_vmin/q_vmax
2P: qᵥ₁/qᵥ₂
3P: qᵥ₁/qᵥ₂/qᵥ₃
F: qᵥ₁

Bestellbeispiel: TZ-Silenzio/160/ELAB/S/SC/3P/400/600/800 m³/h

Dämmschale	ohne
Nenngröße	160
Anbauteile (Regelkomponente)	ELAB
Antriebe	schnelllaufender Stellantrieb (3 s)
Gerätefunktion	Einzelregler Zuluft
Externe Volumenstromvorgabe	3 Schaltstufen durch kundenseitige Schaltkontakte
Betriebswerte	q_v1 = 400 m³/h q_v2 = 600 m³/h q_v3 = 800 m³/h

Anbauteile
Serie Easy
Serie Compact, dynamisch
Serie Compact, statisch
Serie Universal, dynamisch
Serie Universal, statisch

Ergänzende Produkte
Serie TS
Serie WT

VVS-Regelgerät Variante TZ-Silenzio

Anwendung

Volumenstromregelgerät zur variablen Zuluftvolumenstromregelung

VVS-Regelgerät Variante TZ-Silenzio-D

Anwendung

Volumenstromregelgerät mit Dämmschale zur variablen Zuluftvolumenstromregelung
Für Räume, in denen das Abstrahlgeräusch des Gerätes nicht ausreichend durch eine Zwischendecke gedämmt ist
Für die ventilatorseitigen Luftleitungen im Bereich des betrachteten Raums sind kundenseitig geeignete Maßnahmen zur Dämmung vorzusehen
Für eine optimale Lösung sollten kundenseitig auch die raumseitigen Luftleitungen gedämmt werden
Nachrüsten der Dämmschale nicht möglich

Regelgerät ohne Dämmschale (TZ-Silenzio)

Hinweis:

Gesamtlänge L bezieht sich auf die gesamte Gehäuselänge. Anschlusslänge im montierten Zustand reduziert sich um ca. 24 mm. Siehe Details Luftleitungsprofil. Abgebildete Regelkomponente Serie Easy, Compact. Individuelle Abmessungen siehe Abschnitt Platzbedarf für Inbetriebnahme und Instandhaltung.

Regelgerät mit Dämmschale (TZ-Silenzio-D)

Regelgerät ohne Dämmschale (TZ-Silenzio)

Abmessungen/Gewichte für TZ-Silenzio

NG	B	H	L	B₁	B₃	H₁	H₃	kg
125	198	152	1035	232	300	186	236	17
160	308	152	1035	342	410	186	236	21
200	458	210	1250	492	560	244	281	32
250	598	201	1250	632	700	235	311	41
315	798	252	1250	832	900	286	361	54

Regelgerät mit Dämmschale (TZ-Silenzio-D)

Abmessungen/Gewichte für TZ-Silenzio-D

NG	B	H	L	B₁	B₃	H₁	H₃	kg
125	198	152	1035	232	380	186	316	32
160	308	152	1035	342	490	186	316	38
200	458	210	1250	492	640	244	361	64
250	598	201	1250	632	780	235	391	72
315	798	252	1250	832	980	286	441	91

Bogenanschluss, vertikal

Ein Bogen – ohne zusätzliche gerade Anströmlänge vor dem VVS-Regelgerät – hat keinen nennenswerten Einfluss auf die Volumenstromgenauigkeit.

Einbau und Inbetriebnahme

Lageunabhängig (ausgenommen Geräte mit statischem Wirkdrucktransmitter)
Bohrungen in der Gehäusefalzkante passend für Gewindestangen M10
TZ-Silenzio-D: Bei Dämmschalenausführung kundenseitig raumseitige Luftleitungen bis an die Dämmschale des Reglers dämmen

Anströmbedingungen

Die Volumenstromgenauigkeit Δ_qᵥ gilt für gerade Anströmung. Formstücke wie Bögen, Abzweige oder Querschnittsveränderungen verursachen Turbulenzen, die die Messung beeinflussen können. Bei Ausführung von Luftleitungsanschlüssen, wie z. B. dem Abzweig von einer Hauptleitung, ist die EN 1505 zu beachten. Für manche Einbausituationen sind gerade Anströmlängen erforderlich.

Regelkomponenten VARYCONTROL

Anbauteil	Regelgröße	Schnittstelle	Drucktransmitter	Stellantrieb	Fabrikat
Easyregler, dynamisch
Easy	qv	0 – 10 V	integriert	langsamlaufend, integriert	①
Compactregler, dynamisch
BC0	qv	0 – 10 V oder 2 – 10 V oder MP-Bus-Schnittstellle	integriert	langsamlaufend, integriert	②
BL0 **	qv	LonWorks FTT 10-Schnittstelle	integriert	langsamlaufend, integriert	②
BM0	qv	Modbus RTU/BACnet MS/TP	integriert	langsamlaufend, integriert	②
BM0-J6	qv	Modbus RTU/BACnet MS/TP mit RJ12 Steckbuchse (für X-AIRCONTROL)	integriert	langsamlaufend, integriert	②
LN0	qv	0 – 10 V oder 2 – 10 V	integriert	langsamlaufend, integriert	⑤
LK0	qv	KNX-Schnittstelle	integriert	langsamlaufend, integriert	⑤
Messprinzip	dynamischer Transmittertyp	0 – 10 V oder 2 – 10 V	integriert	langsamlaufend, integriert	③
Compactregler, statisch
XD0	qv	0 – 10 V oder 2 – 10 V	integriert	langsamlaufend, integriert	③
XF0	Δp	0 – 10 V oder 2 – 10 V	integriert, Regelbereich einstellbar 25 – 550 Pa	langsamlaufend, integriert	③
Universalregler, dynamisch
B13 *	qv	0 – 10 V oder 2 – 10 V	integriert	langsamlaufend, separat	②
B1B *	qv	0 – 10 V oder 2 – 10 V	integriert	Federrücklaufantrieb, separat	②
BUDN	qv	0 – 10 V oder 2 – 10 V oder MP-Bus oder Modbus RTU oder BACnet MS/TP	integriert	langsamlaufend, separat	②
BUDNF	qv	0 – 10 V oder 2 – 10 V oder MP-Bus oder Modbus RTU oder BACnet MS/TP	integriert	Federrücklaufantrieb, separat	②
XB4	qv	0 – 10 V oder 2 – 10 V	integriert	Federrücklaufantrieb, separat	③
Universalregler, statisch
BP3 *	qv	0 – 10 V oder 2 – 10 V oder MP-Bus-Schnittstellle	Einzelkomponente	langsamlaufend, separat	②
BPB *	qv	0 – 10 V oder 2 – 10 V oder MP-Bus-Schnittstellle	Einzelkomponente	Federrücklaufantrieb, separat	②
BPG *	qv	0 – 10 V oder 2 – 10 V oder MP-Bus-Schnittstellle	Einzelkomponente	schnelllaufend, separat	②
BB3 *	qv	2 – 10 V	Einzelkomponente	langsamlaufend, separat	②
BBB *	qv	2 – 10 V	Einzelkomponente	Federrücklaufantrieb, separat	②
BRB *	Δp	0 – 10 V oder 2 – 10 V oder MP-Bus-Schnittstellle	Einzelkomponente, 100 Pa	Federrücklaufantrieb, separat	②
BRG *	Δp	0 – 10 V oder 2 – 10 V oder MP-Bus-Schnittstellle	Einzelkomponente, 100 Pa	schnelllaufend, separat	②
BS3 *	Δp	0 – 10 V oder 2 – 10 V oder MP-Bus-Schnittstellle	Einzelkomponente, 600 Pa	langsamlaufend, separat	②
BSB *	Δp	0 – 10 V oder 2 – 10 V oder MP-Bus-Schnittstellle	Einzelkomponente, 600 Pa	Federrücklaufantrieb, separat	②
BSG *	Δp	0 – 10 V oder 2 – 10 V oder MP-Bus-Schnittstellle	Einzelkomponente, 600 Pa	schnelllaufend, separat	②
BG3 *	Δp	2 – 10 V	Einzelkomponente, 100 Pa	langsamlaufend, separat	②
BGB *	Δp	2 – 10 V	Einzelkomponente, 100 Pa	Federrücklaufantrieb, separat	②
BH3 *	Δp	2 – 10 V	Einzelkomponente, 600 Pa	langsamlaufend, separat	②
BHB *	Δp	2 – 10 V	Einzelkomponente, 600 Pa	Federrücklaufantrieb, separat	②
BUPN	Δp	0 – 10 V oder 2 – 10 V oder MP-Bus oder Modbus RTU oder BACnet MS/TP	integriert, Regelbereich einstellbar 25 – 450 Pa	langsamlaufend, separat	②
BUPNF	Δp	0 – 10 V oder 2 – 10 V oder MP-Bus oder Modbus RTU oder BACnet MS/TP	integriert, Regelbereich einstellbar 25 – 450 Pa	Federrücklaufantrieb, separat	②
BURN	Δp	0 – 10 V oder 2 – 10 V oder MP-Bus oder Modbus RTU oder BACnet MS/TP	integriert, Regelbereich einstellbar -50 ... -10 Pa oder 10 ... 50 Pa	langsamlaufend, separat	②
BURNF	Δp	0 – 10 V oder 2 – 10 V oder MP-Bus oder Modbus RTU oder BACnet MS/TP	integriert, Regelbereich einstellbar -50 ... -10 Pa oder 10 ... 50 Pa	Federrücklaufantrieb, separat	②
BUSN	qv	0 – 10 V oder 2 – 10 V oder MP-Bus oder Modbus RTU oder BACnet MS/TP	integriert	langsamlaufend, separat	②
BUSNF	qv	0 – 10 V oder 2 – 10 V oder MP-Bus oder Modbus RTU oder BACnet MS/TP	integriert	Federrücklaufantrieb, separat	②
BUSS	qv	0 – 10 V oder 2 – 10 V oder MP-Bus oder Modbus RTU oder BACnet MS/TP	integriert	schnelllaufend, separat	②
XD4	qv	0 – 10 V oder 2 – 10 V	integriert	Federrücklaufantrieb, separat	③
XF4	Δp	0 – 10 V oder 2 – 10 V	integriert, Regelbereich einstellbar 25 – 550 Pa	Federrücklaufantrieb, separat	③

q_v Volumenstrom
Δ_p Druckdifferenz
① TROX, ② TROX/Belimo, ③ TROX/Gruner, ④ Sauter, ⑤ Siemens

Regelkomponenten TROX UNIVERSAL

Anbauteil	Regelgröße	Schnittstelle	Drucktransmitter	Stellantrieb	Fabrikat
Universalregler, statisch
TUN	qv, Δp	TROX Plug&Play Kommunikationssystem und 0 – 10 V oder 2 – 10 V oder mit optionalem Zubehör: Modbus, BACnet, Webserver	qv = integriert, Δp = separat	langsamlaufend, separat	①
TUNF	qv, Δp	TROX Plug&Play Kommunikationssystem und 0 – 10 V oder 2 – 10 V oder mit optionalem Zubehör: Modbus, BACnet, Webserver	qv = integriert, Δp = separat	Federrücklaufantrieb, separat	①
TUS	qv, Δp	TROX Plug&Play Kommunikationssystem und 0 – 10 V oder 2 – 10 V oder mit optionalem Zubehör: Modbus, BACnet, Webserver	qv = integriert, Δp = separat	schnelllaufend, separat	①

q_v Volumenstrom
Δ_p Druckdifferenz
① TROX

Regelkomponenten LABCONTROL EASYLAB

Anbauteil	Regelgröße	Schnittstelle	Drucktransmitter	Stellantrieb	Fabrikat
EASYLAB
ELAB	qv, Δp *	TROX Plug&Play Kommunikationssystem und 0 – 10 V oder 2 – 10 V oder mit optionalem Zubehör: Modbus, BACnet, Webserver	qv = integriert, Δp = separat	schnelllaufend, separat oder schnelllaufend mit digitaler Kommunikationsschnittstelle (TROX HPD), separat	①

① TROX

* Regelgröße abhängig von der VVS-Regelgeräte Serie

TVR, TVRK: Laborabzug, Raumzuluft, Raumabluft, Raumdruck, Einzelregler
TVLK: Laborabzug, Einzelregler
TVJ, TVT: Raumzuluft, Raumabluft, Raumdruck, Einzelregler
TVZ, TZ-Silenzio: Raumzuluft, Raumdruck, Einzelregler
TVA, TA-Silenzio: Raumabluft, Raumdruck, Einzelregler

Zugänglichkeit der Anbauteile

Schematische Darstellung erforderlicher Bauräume

Platzbedarf für Inbetriebnahme und Instandhaltung

Um die Arbeiten zur Inbetriebnahme und Instandhaltung zu ermöglichen, ist ausreichenden Bauraum im Bereich der Anbauteile freizuhalten. Gegebenenfalls sind Revisionsöffnungen in ausreichender Größe erforderlich, so dass die Anbauteile leicht zugänglich sind.

Platzbedarf

Anbauteil	①	②	③
VARYCONTROL
Easyregler: Easy	700	300	300
Compactregler: BC0, BL0 **, BM0, BM0-J6, LN0, LK0, XB0, XD0, XF0	700	300	300
Universalregler: B13 , B1B , BP3 , BPB , BPG , BB3 , BBB , BRB , BRG , BS3 , BSB , BSG , BG3 , BGB , BH3 , BHB , BUDN, BUDNF, BUPN, BUPNF, BURN, BURNF, BUSN, BUSNF, BUSS, XB4, XD4, XF4	700	300	300
TROX UNIVERSAL
TROX UNIVERSAL: TUN, TUS, TUSD	900	350	400
LABCONTROL
EASYLAB: ELAB	700	350	400

* Regelkomponente bereits ausgelaufen
** Regelkomponente läuft in Zukunft aus - bitte nicht für neue Projekte einplanen

Downloads

Grundlagen und Definitionen VVS-Regelgeräte

Grundlagen_VVS-Regelgeraete_PD_2021_03_02_DE_de Grundlagen und Definitionen 500 KB pdf
Kurzinformation Serie LVC, TZ-Silenzio, TA-Silenzio, VFL

SF/LVC/TZ-Silenzio/TA-Silenzio/VFL/DE/de Kurzinformation 960 KB pdf
Produktdatenblatt Regekomponente XB4

XB4_PD_2020_01_29_DE_de Produktdatenblatt 38 MB pdf
Produktdatenblatt Regelkomponente BUDN

BUDN_PD_2020_11_19_DE_de Produktdatenblatt 1,3 MB pdf
Produktdatenblatt Regelkomponente BUPNF

BUPNF_PD_2020_11_19_DE_de Produktdatenblatt 1000 KB pdf
Produktdatenblatt Regelkomponente BURN

BURN_PD_2020_12_03_DE_de Produktdatenblatt 1,3 MB pdf
Produktdatenblatt Regelkomponente BURNF

BURNF_PD_2020_12_03_DE_de Produktdatenblatt 960 KB pdf
Produktdatenblatt Regelkomponente Serie BM0

PD_2019_11_BM0_DE_de Produktdatenblatt 15 MB pdf
Produktdatenblatt Regelkomponente Serie BM0-J6

BM0-J6_PD_2019_12_DE_de Produktdatenblatt 23 MB pdf
Produktdatenblatt Regelkomponente Serie BUDNF

BUDNF_PD_2020_11_20_DE_de Produktdatenblatt 1 MB pdf
Produktdatenblatt Regelkomponente Serie BUPN

BUPN_PD_2020_11_18_DE_de Produktdatenblatt 1,3 MB pdf
Produktdatenblatt Regelkomponente Serie BUSN

BUSN_PD_2020_11_20_DE_de Produktdatenblatt 1,1 MB pdf
Produktdatenblatt Regelkomponente Serie BUSNF

BUSNF_PD_2020_11_20_DE_de Produktdatenblatt 990 KB pdf
Produktdatenblatt Regelkomponente Serie BUSS

BUSS_PD_2020_11_20_DE_de Produktdatenblatt 1 MB pdf
Produktdatenblatt Regelkomponente Serie Easy

Easy_PD_2022_02_01_DE_de Produktdatenblatt 1,2 MB pdf
Produktdatenblatt Regelkomponenten LN0

LN0_PD_2021_02_24_DE_de Produktdatenblatt 640 KB pdf
Produktdatenblatt TZ-Silenzio

TZ-Silenzio_PD_2021_07_21_DE_de Produktdatenblatt 970 KB pdf

Hygiene-Konformitätserklärung Serie TZ-Silenzio

TZ-Silenzio_HC_2020_06_19_DE_de Zertifikat 680 KB pdf
Konformitäts- oder Einbauerklärung Serie TZ-Silenzio

CE_VVS_DE_de Konformitäts- oder Einbauerklärung 210 KB pdf
Leckageklassifizierung von TROX Lüftungskomponenten

Leckageklassifizierung-FK2-EU-v1_HC_2021_05_19_DE_de Zertifikat 670 KB pdf

Inbetriebnahme und Montageanleitung VVS-Regelgeräte VARYCONTROL

IM_2020_03_A00000059289_VVS_V2_DE_de Inbetriebnahme und Montageanleitung 6,6 MB pdf
Montageanleitung – Austausch GUAC-Stellantriebe

A00000066402 1,4 MB pdf

Mit Klick auf den Button erlauben Sie uns, Ihnen ein optimales Webseiten-Erlebnis und einfache Einkaufsprozesse zu bieten. Dazu zählen Cookies, die für den Betrieb der Seite und für die Steuerung unserer Dienstleistungen und Anwendungen notwendig sind, sowie solche, die lediglich zu Statistikzwecken, für Komforteinstellungen oder zur Anzeige personalisierter Inhalte genutzt werden. Sie können selbst entscheiden, welche Kategorien Sie zulassen möchten und die Einstellungen zur Datennutzung individuell anpassen. Bitte beachten Sie, dass auf Basis Ihrer Einstellungen womöglich nicht alle Funktionalitäten der Seite zur Verfügung stehen. Diese Entscheidung können Sie natürlich jederzeit anpassen.

TZ-Silenzio
