VVS-Regelgeräte Variante TVRK-FL

  • Volumenstromregelgerät zur variablen Volumenstromregelung
  • Flansche zum lösbaren Anschluss der Luftleitungen

TU-ELAB-Regler_img_01_2020_01_DE__6_psd.psd.link
TVRK

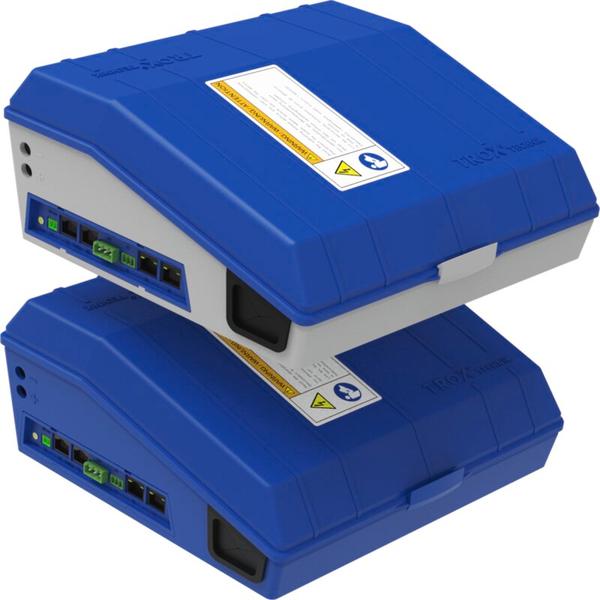

TROX UNIVERSAL Regler, TROX LABCONTROL Regler

Universalregler, Typ VRU-D3-M/B TR

Universalregler (VARYCONTROL)

TVRK

Variante mit Flansch





Einfache Reinigung der Sensorrohre
{249}

Konform nach VDI 6022

TU-ELAB-Regler_img_01_2020_01_DE__6_psd.psd.link
Online erhältlich - jetzt konfigurieren

TVRK

Für kontaminierte Luft



Runde Volumenstromregelgeräte aus Kunststoff für Abluftsysteme mit variablen Volumenströmen, die aggressive Medien abführen


  • Gehäuse und Stellklappe aus schwer entflammbarem Polypropylen
  • Wirkdrucksensor zu Reinigungszwecken einfach herausziehbar
  • Geeignet für die Volumenstrom-, Raum- oder Kanaldruckregelung
  • Elektronische Regelkomponenten für unterschiedliche Anwendungen (Universal und LABCONTROL)
  • Geeignet für Luftgeschwindigkeiten bis 13 m/s
  • Leckluftstrom bei geschlossener Regelklappe nach EN 1751, Klasse 3
  • Gehäuse-Leckluftstrom nach EN 1751, Klasse C



Optionale Ausstattung und Zubehör


  • Beidseitig mit Flansch
  • Beidseitig mit Gegenflansch
  • Rohrschalldämpfer aus Kunststoff Serie CAK zur Reduzierung von Strömungsgeräuschen









Aktualisiere Bestellschlüssel
Speichere Konfiguration
Ihr Preis wird berechnet
Aktualisiere technische Daten
  • Medien
Ausschreibungstext:
Aktualisiere Auschreibungstext
Vollständigen Text anzeigen Vollständigen Text verbergen
Initialisiere Bestellschlüssel
Aktualisiere Bestellschlüssel
Speichere Konfiguration
Ihr Preis wird berechnet
Aktualisiere technische Daten
  • Medien
Ausschreibungstext:
Aktualisiere Auschreibungstext
Vollständigen Text anzeigen Vollständigen Text verbergen
Initialisiere Bestellschlüssel

Allgemeine Informationen

Anwendung

  • Runde VVS-Regelgeräte für den Einsatz in raumlufttechnischen Anlagen (RLT-Anlagen)
  • VVS-Regelgeräte aus Kunststoff für kontanimierte Luft geeignet
  • Für Regel-, Drossel- und Absperraufgaben vorzugsweise im Abluftbereich
  • Volumenstromregelung im geschlossenen Regelkreis mit Hilfsenergie
  • Für variable oder konstante Volumenstromsysteme
  • Absperrung durch kundenseitige Zwangsschaltung
  • Mit geeigneten Regelkomponenten auch zur Kanal- oder Raumdruckregelung einsetzbar


Besondere Merkmale

  • Integrierter Wirkdrucksensor, zur Kontrolle herausziehbar, mit Messbohrungen 3 mm (unempfindlich gegen Verschmutzung)
  • Werkseitige Einstellung oder Programmierung und lufttechnische Prüfung
  • Einstellung und nachträgliche Parametrierung an der Regelkomponente möglich; je nach Regelkomponente wird eventuell ein separates Einstellgerät erforderlich


Nenngrößen

  • 125, 160, 200, 250, 315, 400


Varianten

  • TVRK: VVS-Regelgerät
  • TVRK-FL: VVS-Regelgerät beidseitig mit Flansch


Bauteile und Eigenschaften

  • Inbetriebnahmebereites Gerät, bestehend aus mechanischen Bauteilen und Regelkomponenten
  • Mittelwert bildender Wirkdrucksensor zur Luftstrommessung, zu Reinigungszwecken herausziehbar
  • Regelklappe
  • Regelkomponenten werkseitig montiert, verschlaucht und verdrahtet
  • Jedes Gerät werkseitig auf speziellem lufttechnischen Prüfstand geprüft
  • Dokumentation der Daten mit einer Prüfplakette
  • Hohe Regelgenauigkeit der eingestellten Volumenströme (auch bei Bogenanschluss mit R = 1D)


Anbauteile

  • Universalregler: Regler, Wirkdrucktransmitter und Stellantriebe für spezielle Anwendungen
  • LABCONTROL: Regelkomponenten für Luftmanagement-Systeme


Zubehör

  • Beidseitig mit Gegenflansch und Dichtung


Ergänzende Produkte

  • Rohrschalldämpfer aus Kunststoff Serie CAK für hohe akustische Anforderungen


Konstruktionsmerkmale

  • Rundes Gehäuse
  • Rohrstutzen passend für Luftleitungen nach DIN 8077
  • Beidseitig gleicher Anschlussdurchmesser
  • Position der Regelklappe von außen an der Achse erkennbar


Materialien und Oberflächen

  • Gehäuse und Regelklappe aus schwer entflammbarem Polypropylen (PPs)
  • Wirkdrucksensor und Gleitlager aus Polypropylen (PP)
  • Regelklappendichtung aus Chloropren-Kautschuk (CR)
  • Achse aus Edelstahl, Werkstoff-Nr. 14104


Normen und Richtlinien

Erfüllt die Hygieneanforderungen nach

  • EN 16798, Teil 3
  • VDI 6022, Blatt 1
  • DIN 1946, Teil 4
  • Weitere Normen, Richtlinien gemäß Hygienezertifikat


Gehäuse-Leckluftstrom

  •  EN 1751, Klasse C



Leckluftstrom bei geschlossener Regelklappe

  • EN 1751, Klasse 3
  • DIN 1946 Teil 4, Erfüllung der allgemeinen Anforderungen an den zulässigen Leckluftstrom bei geschlossener Regelklappe


Instandhaltung

  • Wartungsfrei, da aufgrund der Konstruktion und der verwendeten Materialien keine Abnutzung erfolgt
  • Nullpunktabgleich des statischen Wirkdrucktransmitters bei einigen Regelkomponenten einmal jährlich empfohlen

Technische Information

Funktion, Technische Daten, Schnellauslegung, Ausschreibungstext, Bestellschlüssel, Produktbeziehungen

  • Funktion
  • TECHNISCHE DATEN
  • SCHNELLAUSLEGUNG
  • AUSSCHREIBUNGSTEXT
  • BESTELLSCHLÜSSEL
  • PRODUKTBEZIEHUNGEN
Schematische Darstellung TVRK doc_graphic_000022.png

① Wirkdrucksensor

② Gehäuse

③ Stellantrieb

④ Regelklappe

⑤ Regelkomponenten, z. B. Universalregler

Zur Messung des Volumenstroms enthält das VVS-Regelgerät einen Wirkdrucksensor.

Die Regelkomponenten (Anbauteile) umfassen einen Wirkdrucktransmitter zur Umformung des Wirkdrucks in ein elektrisches Signal, einen Regler und einen Stellantrieb als Einzelkomponenten (Universal oder LABCONTROL).

Der Sollwert kommt in den meisten Anwendungsfällen von einem externen Sollwertgeber.

Der Regler vergleicht den Istwert mit dem Sollwert und verändert bei Abweichungen das Führungssignal des Stellantriebs.




Nenngrößen125 – 400 mm
Volumenstrombereich20 – 1660 l/s oder 70 – 5978 m³/h
VolumenstromregelbereichCa. 12 – 100 % vom Nennvolumenstrom
Mindestdruckdifferenz

Bis zu 62 Pa (ohne Rohrschalldämpfer)

maximal zulässige Druckdifferenz1000 Pa
Betriebstemperatur10 – 50 °C




Die Schnellauslegung gibt einen guten Überblick über die Mindestdruckdifferenzen, die Volumenstromgenauigkeit und die zu erwartenden Schalldruckpegel im Raum. Zwischen angegebenen Werten darf linear interpoliert werden.
Die Schallleistungspegel zur Berechnung der Schalldruckpegel wurden im TROX Labor nach DIN EN ISO 5135 gemessen – siehe hierzu "Grundlagen und Definitionen".

Zu exakten Ergebnissen und Spektraldaten für alle Regelkomponenten führt die Auslegung mit unserem Auslegungsprogramm Easy Product Finder. Die Auswahl der Nenngröße erfolgt zunächst nach den gegebenen Volumenströmen qvmin und qvmax.


Volumenstrombereiche und Mindestdruckdifferenzen

Die Mindestdruckdifferenz der VVS-Regelgeräte ist eine wichtige Größe zur Planung des Luftleitungsnetzes und zur Dimensionierung des Ventilators einschließlich der Drehzahlsteuerung. Es muss sichergestellt sein, dass unter allen Betriebsbedingungen an allen Regelgeräten eine ausreichende Druckdifferenz über dem jeweiligen Regler (Δpstat,min) ansteht. Der Messpunkt oder die Messpunkte für die Drehzahlsteuerung des Ventilators sind dementsprechend auszuwählen. Die Volumenstrombereiche von VVS-Regelgeräten sind von der Nenngröße und von der verwendeten Regelkomponente (Anbauteil) abhängig.


Volumenstrombereiche und Mindestdruckdifferenzen

Regelkomponente statisches Messprinzip
Anbauteil: XD0, XD4, BP3, BPG, BPB, BB3, BBB, BUSN, BUSNF, BUSS, TUN, TUNF, TUS, TUSD, ELAB

NGqv [l/s]qv [m³/h]Δpstmin [Pa]Δqv [±%]
1252070222210
12559213101213157
12599356283236406
125138499546270776
16034122222210
160104373121314157
160174625323538426
160243876626875815
20055196222210
200167601111212137
2002791005293134366
2003911410566166715
25085306112210
25026193991010117
2504371572242628306
2506122205475155595
315139500111110
315426153366787
3157132565161719216
3159993598303337405
400231830111110
400707254645557
40011844262111213146
40016605978212426285

① Grundgerät
② Grundgerät mit Rohrschalldämpfer CAK, Packungsdicke 50 mm, Länge 500 mm
③ Grundgerät mit Rohrschalldämpfer CAK, Packungsdicke 50 mm, Länge 1000 mm
④ Grundgerät mit Rohrschalldämpfer CAK, Packungsdicke 50 mm, Länge 1500 mm


Schnellauslegungstabelle Schalldruckpegel

In der Schnellauslegung sind praxisgerechte Dämpfungs- und Dämmungswerte (Systemdämpfung) in den Tabellen berücksichtigt. Liegt der Schalldruckpegel über dem zulässigen Wert, sind ein größeres Volumenstromregelgerät und/oder ein Schalldämpfer bzw. eine bauseitige Dämmschale erforderlich. Weitere Informationen zu den akustischen Daten sind den Grundlagen und Definitionen zu entnehmen.

Schnellauslegungstabelle Strömungsgeräusch LPA
Regler inklusive Schalldämpfervarianten
(Gesamter Volumenstrombereich der Serie)

NGqv [l/s]qv [m³/h]150 Pa500 Pa
12520703520< 15< 15412418< 15
125592134632272252373126
125993565138332957433732
1251384995442373360474137
160341223623181542272217
1601043734735302753403429
1601746255139353157443934
1602438765341373458474137
200551964128231951403530
2001676014432272355433834
20027910054432272455433834
20039114104432292855433834
250853064129231852403429
2502619394433282455443934
25043715724435302655454036
25061222054436322955454137
3151395004333282449383329
31542615334739343153444036
31571325655042373456474340
31599935985143393657494542
4002318304032282546393531
40070725464538353252454138
400118442624841383554484441
400166059784943403756494643

Strömungsgeräusch LPA [dB] bei statischer Druckdifferenz Δpst von 150 bzw. 500 Pa

① Grundgerät
② Grundgerät mit Rohrschalldämpfer CAK, Packungsdicke 50 mm, Länge 500 mm
③ Grundgerät mit Rohrschalldämpfer CAK, Packungsdicke 50 mm, Länge 1000 mm
④ Grundgerät mit Rohrschalldämpfer CAK, Packungsdicke 50 mm, Länge 1500 mm
n. V.: Angegebene statische Druckdifferenz Δpst ist kleiner als Mindestdruckdifferenz Δpst min.


Schnellauslegungstabelle Abstrahlgeräusch LPA

NGqv [l/s]qv [m³/h]150 Pa500 Pa
12520701830
125592132638
125993562941
1251384993244
160341221930
1601043732940
1601746253444
1602438763747
200551963041
2001676013345
20027910053546
20039114103647
250853062840
2502619393345
25043715723648
25061222053749
3151395003140
31542615333948
31571325654351
31599935984554
4002318302836
40070725463846
400118442624251
400166059784554

Abstrahlgeräusch LPA [dB] bei statischer Druckdifferenz Δpst von 150 bzw. 500 Pa

n. V.: Angegebene statische Druckdifferenz Δpst ist kleiner als Mindestdruckdifferenz Δpst min.


Hinweis:

Angaben zum Abstrahlgeräusch für Kombinationen aus Grundgerät und Zusatzschalldämpfer können mit dem Auslegungsprogramm Easy Product Finder ermittelt werden.

VVS-Regelgeräte aus Kunststoff PPs in runder Bauform für variable und konstante Volumenstromsysteme, für Abluft, in 6 Nenngrößen.

Hohe Regelgenauigkeit der eingestellten Volumenströme (auch bei Bogenanschluss mit R = 1D).

Inbetriebnahmebereites Gerät, bestehend aus den mechanischen Bauteilen und den elektronischen Regelkomponenten. Geräte enthalten einen Mittelwert bildenden Wirkdrucksensor zur Volumenstrommessung und eine Regelklappe. Regelkomponenten werkseitig montiert, verschlaucht und verdrahtet.

Wirkdrucksensor mit Messbohrungen 3 mm, dadurch unempfindlich gegen Verschmutzung.

Position der Regelklappe von außen an der Achse erkennbar . Regelklappe bei Auslieferung geöffnet, dadurch Luftströmung auch ohne Regelfunktion gegeben; ausgenommen Varianten mit definierter Sicherheitstellung NC (Normally Closed).

Leckluftstrom bei geschlossener Regelklappe nach EN 1751, Klasse 3.

Gehäuse-Leckluftstrom nach EN 1751, Klasse C.

Erfüllt die Hygieneanforderungen nach EN 16798 Teil 3, VDI 6022 Blatt 1, DIN 1946 Teil 4.


Besondere Merkmale

  • Integrierter Wirkdrucksensor, zur Kontrolle herausziehbar, mit Messbohrungen 3 mm (unempfindlich gegen Verschmutzung)
  • Werkseitige Einstellung oder Programmierung und lufttechnische Prüfung
  • Einstellung und nachträgliche Parametrierung an der Regelkomponente möglich; je nach Regelkomponente wird eventuell ein separates Einstellgerät erforderlich


Materialien und Oberflächen

  • Gehäuse und Regelklappe aus schwer entflammbarem Polypropylen (PPs)
  • Differenzdrucksensor und Gleitlager aus Polypropylen (PP)
  • Regelklappendichtung aus Chloropren-Kautschuk (CR)


Anschlussausführung

  • Rohrstutzen, passend für Luftleitungen nach DIN 8077


Technische Daten

  • Nenngrößen: 125 – 400 mm
  • Volumenstrombereich: 20 – 1666 l/s oder 70 – 5978 m³/h
  • Volumenstromregelbereich: ca. 12 – 100 % vom Nennvolumenstrom
  • Mindestdruckdifferenz: bis zu 62 Pa
  • Maximal zulässige Druckdifferenz: 1000 Pa


    Ausschreibungstext Anbauteil

    Variable Volumenstromregelung mit elektronischem Universalregler zur Aufschaltung einer Führungsgröße und einem Istwertsignal zur Einbindung in Gebäudeleittechnik.

    • Versorgungsspannung 24 V AC/DC
    • Signalspannungen 0 – 10 V DC oder 2 – 10 V DC
    • Mit externen, potentialfreien Schaltern; mögliche Zwangssteuerungen: ZU, AUF, qᵥmin und qᵥmax


    Auslegungsdaten

    • q _______________________ [m³/h]
    • Δpst _______________________ [Pa]


    Strömungsgeräusch

    • LPA _______________________ [dB(A)]


    Abstrahlgeräusch

    • LPA _______________________ [dB(A)]

    Bestellschlüssel Volumenstromregelung (mit Anbauteil VARYCONTROL)


    TVRKFL / 160 / GK / XD4 / V2 / 200 – 900 [m³/h] / NO
    |||||||||
    1234578910
    1 Serie
    TVRK VVS-Regelgerät, Kunststoff

    2 Luftleitungsanschluss
    Keine Eintragung: Rohrstutzen
    FL Flansch beidseitig

    3 Nenngröße [mm]
    125
    160
    200
    250
    315
    400

    4 Zubehör
    Keine Eintragung: ohne
    GK Gegenflansch beidseitig

    5 Anbauteile (Regelkomponente)
    Zum Beispiel
    XD4 Universalregler (VARYCONTROL) mit statischem Wirkdrucktransmitter

    7 Betriebsart
    F Festwert (ein Sollwert)
    V variabel (Sollwertbereich)

    8 Signalspannungsbereich
    Für das Istwert- und Sollwertsignal
    0 0 – 10 V DC
    2 2 – 10 V DC

    9 Betriebswerte zur werkseitigen Einstellung
    Volumenströme [m3/h oder l/s]
    qᵥkonst. (bei Betriebsart F)
    qᵥmin – qᵥmax (bei Betriebsart V)

    10 Klappenstellung
    Nur Federrücklaufantriebe
    NO stromlos AUF
    NC stromlos ZU


     Bestellbeispiel: TVRK/160/XD4/V2/200–900 m³/h/NO
    LuftleitungsanschlussRohrstutzen
    Nenngröße160 mm
    Anbauteile (Regelkomponente)VARYCONTROL Universalregler mit statischem Wirkdrucktransmitter und Sicherheitsstellung mit Federrücklaufantrieb
    Betriebsartvariabler Betrieb
    Signalspannungsbereich2 – 10 V DC
    Betriebswerteqvmin = 200 m³/h
    qvmax = 900 m³/h
    KlappenstellungNO stromlos geöffnet


    Bestellschlüssel Volumenstromregelung (mit Anbauteil TROX UNIVERSAL)

    TVRKFL / 160 / GK / TUNF / RE / M / 0 / UMZ / / NC
    |||||||||||
    1234567891011
    1 Serie
    TVRK VVS-Regelgerät, Kunststoff

    2 Luftleitungsanschluss
    Keine Eintragung: Rohrstutzen
    FL Flansch beidseitig

    3 Nenngröße [mm]
    125
    160
    200
    250
    315
    400

    4 Zubehör
    Keine Eintragung: ohne
    GK Gegenflansch beidseitig

    5 Anbauteile (Regelkomponente)
    TROX UNIVERSAL Regler Varianten:
    TUN Stellantrieb (150 s)
    TUNF Federrücklaufantrieb (150 s)
    TUS Schnellläufer (3 s)
    TUSD Schnellläufer (3 s), mit digitaler Kommunikationsschnittstelle (TROX HPD)

    6 Gerätefunktion
    Raumregelung
    RE Abluftregelung (Room Extract)

    7 Volumenstromvorgabe
    M Master (RMF Funktion)
    S Slave
    F Festwertregler

    8 Signalspannungsbereich
    0 0 – 10 V DC
    2 2 – 10 V DC

    9 Erweiterung der Anbauteile
    Option 1: Stromversorgung
    Keine Eintragung: 24 V AC/DC
    T EM-TRF für 230 V AC
    U EM-TRF-USV für 230 V AC, bietet unterbrechungsfreie Stromversorgung

    Option 2: digitale Kommunikationsschnittstelle
    Keine Eintragung: ohne
    B EM-BAC-MOD-01 für BACnet MS/TP
    M EM-BAC-MOD-01 für Modbus RTU
    I EM-IP für BACnet IP, Modbus IP und Webserver
    R EM-IP mit Echtzeituhr

    Option 3: automatischer Nullpunktabgleich
    Keine Eintragung: ohne
    Z EM-AUTOZERO mit Magnetventil

    10 Betriebswerte [m³/h oder l/s]
    Master
    qᵥmin: minimaler Volumenstrom
    qᵥmax: maximaler Volumenstrom
    qᵥkonst_Zu: konstante Zuluft
    qᵥkonst_Ab: konstante Abluft
    qᵥDiff: Differenz Zuluft-Abluft

    Festwert
    qᵥkonst: Konstantvolumenstrom

    Slave
    Keine Eintragung notwendig

    11 Klappenstellung
    Nur bei Regelkomponente TUNF (Federrücklaufantrieb)
    NO stromlos AUF
    NC stromlos ZU

    Ergänzende Produkte
    Raumbedieneinheit
    BE-LCD 40-Zeichen-Display


    Bestellbeispiel: TVRK-FL/125/TUN/RE/S/0/UZ/

    Flanschbeidseitig
    Nenngröße125 mm
    Zubehörohne
    Anbauteile (Regelkomponente)Regler TROX UNIVERSAL, Stellantrieb Laufzeit 150 s
    GerätefunktionAbluftregelung
    VolumenstromvorgabeSlave
    Signalspannungsbereich0 – 10 V DC
    Erweiterung der Anbauteilemit Erweiterungsmodul EM-TRF-USV,
    Trafo für 230 V AC und unterbrechungsfreie Stromversorgung
    mit Erweiterunsgmodul EM-AUTOZERO,
    Magnetventil für automatischen Nullpunktabgleich der Messstelle
    Betriebswertekeine Eintragung erforderlich (Slave)


    Bestellschlüssel Druckregelung (mit Anbauteil VARYCONTROL)

    TVRKFL / 160 / GK / XF4 / PDE / F2 / 500 Pa / NO
    ||||||||||
    12345678910
    1 Serie
    TVRK VVS-Regelgerät, Kunststoff

    2 Luftleitungsanschluss
    Keine Eintragung: Rohrstutzen
    FL Flansch beidseitig

    3 Nenngröße [mm]
    125
    160
    200
    250
    315
    400

    4 Zubehör
    Keine Eintragung: ohne
    GK Gegenflansch beidseitig

    5 Anbauteile (Regelkomponente)
    Zum Beispiel
    XF0 Compactregler Kanaldruck
    XF4 Universalregler Kanaldruck (VARYCONTROL)

    6 Gerätefunktion/Einbauort
    PDS Kanaldruckregelung Zuluft
    PDE Kanaldruckregelung Abluft
    PRS Raumdruckregelung Zuluft
    PRE Raumdruckregelung Abluft

    7 Betriebsart
    F Festwert (ein Sollwert)
    V variabel (Sollwertbereich)

    8 Signalspannungsbereich
    Für das Istwert- und Sollwertsignal
    0 0 – 10 V DC
    2 2 – 10 V DC

    9 Betriebswerte zur werkseitigen Einstellung
    Bei Kanaldruckregelung Differenzdruck [Pa] immer als Absolutwert ohne Vorzeichen.
    pkonst. (bei Betriebsart F)
    pmin - ∆pmax (bei Betriebsart V)

    10 Klappenstellung
    Nur Federrücklaufantriebe
    NO stromlos AUF
    NC stromlos ZU


    Bestellbeispiel: TVRK/315/XF0/PDE/F0/550 Pa

    LuftleitungsanschlussRohrstutzen
    Nenngröße315 mm
    Anbauteile (Regelkomponente)Compactregler, statisch, Kanaldruckregelung
    Gerätefunktion/EinbauortKanaldruckregelung Abluft
    BetriebsartFestwertregelung
    Signalspannungsbereich0 – 10 V DC
    Betriebswertpkonst. = 550 Pa



    Bestellschlüssel Druckregelung (mit Anbauteil TROX UNIVERSAL)

    TVRKFL / 160 / GK / TUNF / PRE / MFP / 0 / UMZ / / NC
    |||||||||||
    1234567891011
    1 Serie
    TVRK VVS-Regelgerät, Kunststoff

    2 Luftleitungsanschluss
    Keine Eintragung: Rohrstutzen
    FL beidseitig

    3 Nenngröße [mm]
    125
    160
    200
    250
    315
    400

    4 Zubehör
    Keine Eintragung: ohne
    GK Gegenflansch beidseitig

    5 Anbauteile (Regelkomponente)
    TROX UNIVERSAL Regler Varianten:
    TUN Stellantrieb (150 s)
    TUNF Federrücklaufantrieb (150 s)
    TUS Schnellläufer (3 s)
    TUSD Schnellläufer (3 s), mit digitaler Kommunikationsschnittstelle (TROX HPD)

    6 Gerätefunktion
    Druckregelung
    PRE Raumdruckregelung Abluft
    PDE Kanaldruckregelung Abluft

    7 Wirkdruckvorgabe
    MFP Master, Konstantdruckregelung
    MVP Master, variable Druckregelung
    SFP Slave, Konstantdruckregelung
    SVP Slave, variable Druckregelung

    8 Signalspannungsbereich
    0 0 – 10 V DC
    2 2 – 10 V DC

    9 Erweiterung der Anbauteile
    Option 1: Stromversorgung
    Keine Eintragung: 24 V AC/DC
    T EM-TRF für 230 V AC
    U EM-TRF-USV für 230 V AC, bietet unterbrechungsfreie Stromversorgung

    Option 2: digitale Kommunikationsschnittstelle
    Keine Eintragung: ohne
    B EM-BAC-MOD-01 für BACnet MS/TP
    M EM-BAC-MOD-01 für Modbus RTU
    I EM-IP für BACnet IP, Modbus IP und Webserver
    R EM-IP mit Echtzeituhr

    Option 3: Volumenstrommessung
    Keine Eintragung: ohne
    V EM-V Volumenstrommessung für Druckregelung

    Option 4: automatischer Nullpunktabgleich
    Keine Eintragung: ohne
    Z EM-AUTOZERO mit Magnetventil (nur mit V)

    10 Betriebswerte [Pa, m³/h oder l/s]
    Slave SVP
    Δpmin: Minimaler Differenzdruck
    Δpmax: Maximaler Differenzdruck

    Slave SFP
    Δpkonst: Konstanter Differenzdruck

    Master MFP und MVP – wie Slave, jedoch zusätzlich:
    qᵥmin: minimaler Volumenstrom
    qᵥmax: maximaler Volumenstrom
    qᵥkonst_Zu: konstante Zuluft
    qᵥkonst_Ab: konstante Abluft
    qᵥDiff: Differenz Zuluft-Abluft

    11 Klappenstellung
    Nur bei Regelkomponente TUNF (Federrücklaufantrieb)
    NO stromlos AUF
    NC stromlos ZU

    Ergänzende Produkte
    Raumbedieneinheit
    BE-LCD 40-Zeichen-Display
    Differenzdrucktransmitter für Raum- oder Kanaldruckregelung gesondert bestellen, z. B.:
    PT-699 für Raumdruckregelung
    PT-699-DUCT für Kanaldruckregelung, inklusive Schlauch und Messnippel



    Bestellbeispiel: TVRK/125/TUN/PDE/SVP/0/TVZ/100/350 Pa

    LuftleitungsanschlussRohrstutzen
    Nenngröße125 mm
    Anbauteile (Regelkomponente)TROX UNIVERSAL Regler, Stellantrieb 150 s Laufzeit
    GerätefunktionKanaldruckregelung Abluft
    WirkdruckvorgabeSlave, variable Druckregelung
    Signalspannungskennlinie0 – 10 V DC
    Erweiterung des Anbauteilsmit Erweiterungsmodul EM-TRF,
    Trafo für 230 V AC Versorgung
    mit Erweiterungsmodul EM-V,
    für Volumenstrommessung bei Druckregelung
    mit Erweiterungsmodul EM-AUTOZERO,
    Magnetventil für automatischen Nullpunktabgleich der Messstelle
    Betriebswertepmin = 100 Pa
    pmax = 350 Pa




    Bestellschlüssel Raumregelung (mit Anbauteil EASYLAB)

    TVRKFL/160/GK/ELAB/S/RE/UMZ/LAB/
    | | | | | | | | | |
    1 2 3 4 5 6 8 9 10 11
    1 Serie
    TVRK VVS-Regelgerät, Kunststoff

    2 Luftleitungsanschluss
    Keine Eintragung: Rohrstutzen
    FL Flansch beidseitig

    3 Nenngröße [mm]
    125
    160
    200
    250
    315
    400

    4 Zubehör
    Keine Eintragung: Ohne
    GK Gegenflansch beidseitig

    5 Anbauteile (Regelkomponente)
    ELAB EASYLAB Regler TCU3

    6 Antriebe
    S Schnellläufer (3 s)
    SD Schnellläufer (3 s), mit digitaler Kommunikationsschnittstelle (TROX HPD)

    8 Gerätefunktion
    Raumregelung
    RE Abluftregelung (Room Exhaust)
    PC Druckregelung (Pressure Control)

    9 Erweiterungen der Anbaugruppe
    Option 1: Stromversorgung
    Keine Eintragung: 24 V AC/DC
    T EM-TRF für 230 V AC
    U EM-TRF-USV für 230 V AC, bietet unterbrechungsfreie Stromversorgung

    Option 2: Digitale Kommunikationsschnittstelle
    Keine Eintragung: Ohne
    B EM-BAC-MOD-01 für BACnet MS/TP
    M EM-BAC-MOD-01 für Modbus RTU
    I EM-IP für BACnet IP, Modbus IP und Webserver
    R EM-IP mit Echtzeituhr

    Option 3: Automatischer Nullpunktabgleich
    Keine Eintragung: Ohne
    Z EM-AUTOZERO Magnetventil für automatischen Nullpunktabgleich

    10 Zusatzfunktionen
    Ohne Raum-Management-Funktion
    LAB Abluftgeführtes System (Laboratorien)
    CLR Zuluftgeführtes System (Reinräume)
    Raum-Management-Funktion aktiviert
    LAB-RMF Abluftgeführtes System
    CLR-RMF Zuluftgeführtes System

    11 Betriebswerte [m³/h oder l/s, Pa]
    (nur bei aktivierter Raum-Management-Funktion erforderlich)
    Gesamtabluft/-zuluft Raum:
    qv1: Standardbetrieb
    qv2: Reduzierter Betrieb
    qv3: Erhöhter Betrieb
    qv4: Konstante Zuluft
    qv5: Konstante Abluft
    qv6: Differenz Zu-/Abluft
    Δpsoll: Solldruck (nur bei Druckregelung)

    Ergänzende Produkte
    Raumbedieneinheit
    BE-LCD 40-Zeichen-Display

    Differenzdrucktransmitter bei Gerätefunktion Raumdruckregelung gesondert bestellen, z. B.
    PT-699 Messbereich ±50 Pa oder ±100 Pa
    PT-GB604 Messbereich ±100 Pa


    Bestellbeispiel: TVRK-FL/160/GK/ELAB/S/RE/LAB

    LuftleitungsanschlussFlansch beidseitig
    Nenngröße160 mm
    ZubehörGegenflansch beidseitig
    Anbauteile (Regelkomponente)EASYLAB Regler TCU3
    AntriebSchnelllaufend (3 s)
    GerätefunktionAbluftregelung
    ZusatzfunktionRaum-Management-Funktion deaktiviert
    abluftgeführtes System
    Betriebswertenicht erforderlich




    Bestellschlüssel Einzelregelung (mit Anbauteil EASYLAB)

    TVRKFL/160/GK/ELAB/S/ECE0/UMZ/
    | | | | | | | | | |
    1 2 3 4 5 6 7 8 9 10
    1 Serie
    TVRK VVS-Regelgerät, Kunststoff

    2 Luftleitungsanschluss
    Keine Eintragung: Rohrstutzen
    FL Flansch beidseitig

    3 Nenngröße [mm]
    125
    160
    200
    250
    315
    400

    4 Zubehör
    Keine Eintragung: Ohne
    GK Gegenflansch beidseitig

    5 Anbauteile (Regelkomponente)
    ELAB EASYLAB Regler TCU3

    6 Antriebe
    S Schnellläufer (3 s)
    SD Schnellläufer (3 s), mit digitaler Kommunikationsschnittstelle (TROX HPD)

    7 Gerätefunktion
    Einzelregelung
    EC Abluftregler

    8 Externe Volumenstromvorgabe
    E0 Spannungssignal 0 – 10 V DC
    E2 Spannungssignal 2 – 10 V DC
    2P Kundenseitige Schaltkontakte für 2 Schaltstufen
    3P Kundenseitige Schaltkontakte für 3 Schaltstufen
    F Volumenstrom Festwert, ohne Aufschaltung

    9 Erweiterungen der Anbaugruppe
    Option 1: Stromversorgung
    Keine Eintragung: 24 V AC/DC
    T EM-TRF für 230 V AC
    U EM-TRF-USV für 230 V AC, bietet unterbrechungsfreie Stromversorgung

    Option 2: Digitale Kommunikationsschnittstelle
    Keine Eintragung: Ohne
    B EM-BAC-MOD-01 für BACnet MS/TP
    M EM-BAC-MOD-01 für Modbus RTU
    I EM-IP für BACnet IP, Modbus IP und Webserver
    R EM-IP mit Echtzeituhr

    Option 3: Automatischer Nullpunktabgleich
    Keine Eintragung: Ohne
    Z EM-AUTOZERO Magnetventil für automatischen Nullpunktabgleich

    10 Betriebswerte [m³/h oder l/s]
    Je nach externer Volumenstromvorgabe
    E0, E2: qvmin/qvmax
    2P: qv1/qv2
    3P: qv1/qv2/qv3
    F: qvkonst.


    Bestellbeispiel: TVRK/200/ELAB/S/EC/E2/600/900

    LuftleitungsanschlussRohrstutzen
    Nenngröße200 mm
    Anbauteile (Regelkomponente)EASYLAB Regler TCU3
    AntriebSchnellläufer (3 s)
    GerätefunktionAbluftregler
    Externe VolumenstromvorgabeSpannungssignal 2 – 10 V DC
    Betriebswerteqvmin = 600 m³/h
    qvmax = 900 m³/h




    Bestellschlüssel Laborabzugsregelung (mit Anbauteil EASYLAB)

    TVRKFL/160/GK/ELAB/S/FH – VS/UMZS/200 – 900 [m³/h]
    | | | | | | | | |
    1 2 3 4 5 6 7 8 9
    1 Serie
    TVRK VVS-Regelgerät, Kunststoff

    2 Luftleitungsanschluss
    Keine Eintragung: Rohrstutzen
    FL Flansch beidseitig

    3 Nenngröße [mm]
    125
    160
    200
    250
    315
    400

    4 Zubehör
    Keine Eintragung: Ohne
    GK Gegenflansch beidseitig

    5 Anbauteile (Regelkomponente)
    ELAB EASYLAB Regler TCU3

    6 Antriebe
    S Schnellläufer (3 s)
    SD Schnellläufer (3 s), mit digitaler Kommunikationsschnittstelle (TROX HPD)

    7 Gerätefunktion
    Laborabzugsregelung

    Mit Einströmsensor
    FH-VS Regelstrategie Einströmgeschwindigkeit

    Mit Einströmsensor und Frontschieber-Wegsensor
    FH-VD Regelstrategie Einströmgeschwindigkeit optimiert

    Mit Frontschieber-Wegsensor
    FH-DS Lineare Regelstrategie
    FH-DV Sicherheitsoptimierte Regelstrategie

    Mit Kundenseitigen Schaltkontakten für Schaltstufen
    FH-2P 2 Schaltstufen
    FH-3P 3 Schaltstufen

    Ohne Aufschaltung
    FH-F Regelung Volumenstromfestwert

    8 Erweiterungsmodule
    Option 1: Versorgungsspannung
    Keine Eintragung: 24 V AC/DC
    T EM-TRF für 230 V AC
    U EM-TRF-USV für 230 V AC, bietet unterbrechungsfreie Stromversorgung

    Option 2: Digitale Kommunikationsschnittstelle
    Keine Eintragung: Ohne
    B EM-BAC-MOD-01 für BACnet MS/TP
    M EM-BAC-MOD-01 für Modbus RTU
    I EM-IP für BACnet IP, Modbus IP und Webserver
    R EM-IP mit Echtzeituhr

    Option 3: Automatischer Nullpunktabgleich
    Keine Eintragung: Ohne
    Z EM-AUTOZERO Magnetventil für automatischen Nullpunktabgleich

    Option 4: Beleuchtungsschaltung
    Keine eintragung: Ohne
    S EM-LIGHT Anschlussbuchse für die Beleuchtung, schaltbar an der Bedieneinheit
    (nur in Kombination mit EM-TRF oder EM-TRF-USV)

    9 Betriebswerte [m³/h oder l/s]
    Abhängig von der Gerätefunktion
    FH-VS: qvmin – qvmax
    FH-VD: qvmin – qvmax
    FH-DS: qvmin – qvmax
    FH-DV: qvmin – qvmax
    FH-2P: qv1/qv2
    FH-3P: qv1/qv2 /qv3
    FH-F: qv1

    Ergänzende Produkte
    Bedieneinheit für Laborabzugsregler zur Funktionsanzeige
    der Regelung nach EN 14175
    BE-SEG-** OLED-Display
    BE-LCD 40-Zeichen-Display


    Bestellbeispiel: TVRK/200/ELAB/S/FH-2P/TZ/600/1200

    LuftleitungsanschlussRohrstutzen
    Nenngröße200 mm
    Anbauteile (Regelkomponente)EASYLAB Regler TCU3 mit Schnellläufer
    StellantriebSchnellläufer (3 s)
    Gerätefunktion2 Schaltstufen
    Erweiterungsmodulmit Erweiterungsmodul EM-TRF,
    Trafo für 230 V AC Versorgung
    mit Erweiterungsmodul EM-AUTOZERO,
    Magnetventil für automatischen Nullpunktabgleich
    Betriebswerteqvmin = 600 m³/h
    qvmax = 1200 m³/h

    Varianten, Abmessungen und Gewichte, Produktdetails

    • Varianten
    • ABMESSUNGEN
    • PRODUKTDETAILS



    Abmessungen und Gewichte für TVRK
    NGL∅DB₃H₃kg
    1253941251951454,5
    1603941602301804,8
    2003942002702205,2
    2503942503202706,4
    3155943153853358,5
    40059440047042010,7

    Abmessungen und Gewichte für TVRK-FL
    NGL∅D∅D₁∅D₂B₃H₃Tnkg
    125400125165185195145884,7
    160400160200230230180885,2
    200400200240270270270885,7
    2504002502903203202708127
    31560031535039538533510129,4
    400600400445475470420101611,9

    Einbau und Inbetriebnahme

    • Einbaulage gemäß Geräteaufkleber beachten


    Anströmbedingungen

    Die Volumenstromgenauigkeit Δq gilt für gerade Anströmung. Formstücke wie Bögen, Abzweige oder Querschnittsveränderungen verursachen Turbulenzen, die die Messung beeinflussen können. Bei Ausführung von Luftleitungsanschlüssen, wie z. B. dem Abzweig von einer Hauptleitung, ist die EN 1505 zu beachten. Für manche Einbausituationen sind gerade Anströmlängen erforderlich.

    Downloads

    Produktinfos

    Zertifikate

    Betriebsanleitungen

    Referenzen

    MAX-DELBRÜCK-CENTRUM, BERLIN

    pic_1
    pic_2
    pic_3
    • Infos zum Gebäude

    Projekt:
    Max-Delbrück-Centrum für Molekulare Medizin

    Anwendungsgebiet:
    Forschungsgebäude

    Standort:
    Berlin, Deutschland

    TROX-Produkte:
    LABCONTROL (EASYLAB): TVLK
    Regelgeräte: TVR, TVRK-ELAB, VFC
    Absperrklappen: AK
    Deckendralldurchlässe: VDW-Q- (A/Z)
    Lüftungsgitter: TRS-RA, TRS-KA


    production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

    Seite teilen

    Diese Seite weiterempfehlen

    Hier haben Sie die Möglichkeit diese Seite als Link weiter zu empfehlen.

    Mit Stern (*) markierte Felder sind Pflichtfelder.

    Kontakt

    Vielen dank für Ihre Nachricht!

    Ihre Empfehlung wurde verschickt und sollte jeden Moment beim Empfänger eingehen.

    Kontakt

    Wir sind für Sie da

    Bitte spezifizieren Sie das Thema Ihrer Anfrage und Ihre Kontaktdaten.
    Tel.: +43 1 250 43-0

    Anhang (max. 10MB)

    Mit Stern (*) markierte Felder sind Pflichtfelder.

    Kontakt

    Vielen Dank für Ihre Nachricht!

    Ihre Nachricht in ist unserem Service Center eingegangen und wird bearbeitet.
    Unsere Abteilung für Service-Anfragen wird sich in Kürze mit Ihnen in Verbindung setzten.
    Für allgemeine Fragen zu Produkten und Services erreichen Sie uns auch unter:
    Tel.: +43 1 250 43-0

    Kontakt

    Wir sind für Sie da

    Bitte spezifizieren Sie das Thema Ihrer Anfrage und Ihre Kontaktdaten.
    Tel.: +43 1 250 43-0

    Anhang (max. 10MB)

    Mit Stern (*) markierte Felder sind Pflichtfelder.

    Kontakt

    Vielen Dank für Ihre Nachricht!

    Ihre Nachricht in ist unserem Service Center eingegangen und wird bearbeitet.
    Unsere Abteilung für Service-Anfragen wird sich in Kürze mit Ihnen in Verbindung setzten.
    Für allgemeine Fragen zu Produkten und Services erreichen Sie uns auch unter:
    Tel.: +43 1 250 43-0
