TVA

VVS-Regelgerät Variante TVA

Volumenstrom-Regelgerät zur variablen Abluft-Volumenstromregelung

Easyregler, Compactregler

TU-ELAB-Regler_img_01_2020_01_DE__3_psd.psd.link

TROX UNIVERSAL Regler, TROX LABCONTROL Regler

Ventilatorseitig runder Anschluss

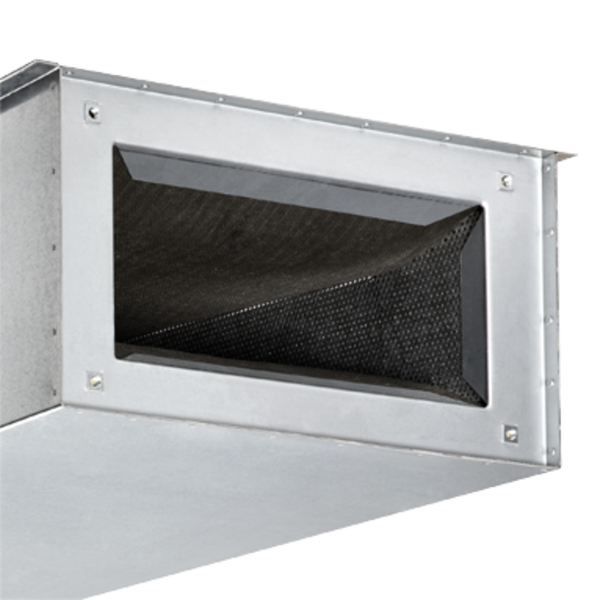

Raumseitig rechteckiger Anschluss

Geprüft nach VDI 6022

TVA

Für hohe akustische Anforderungen im Abluftbereich

Volumenstromregelgeräte für Abluftsysteme mit variablen Volumenströmen in Gebäuden mit hohen akustischen Komfortkriterien

Hochwirksamer, integrierter Schalldämpfer
Entspannerboxausführung zur Reduzierung der Strömungsgeschwindigkeit
Elektronische Regelkomponenten für unterschiedliche Anwendungen (Easy, Compact, Universal und LABCONTROL)
Leckluftstrom bei geschlossener Regelklappe nach EN 1751, bis Klasse 4
Gehäuse-Leckluftstrom nach EN 1751, bis Klasse C

Optionale Ausstattung und Zubehör

Dämmschale zur Reduzierung von Abstrahlgeräuschen
Zusatzschalldämpfer Serie TS zur Reduzierung von Strömungsgeräuschen

Initialisiere Bestellschlüssel

Allgemeine Informationen

Anwendung

Rechteckige VVS-Regelgeräte für den Einsatz in raumlufttechnischen Anlagen (RLT-Anlagen)
Für Regel-, Drossel- und Absperraufgaben im Abluftbereich bei hohen akustischen Anforderungen
Integrierter Schalldämpfer
Volumenstromregelung im geschlossenen Regelkreis mit Hilfsenergie
Für variable oder konstante Volumenstromsysteme
Absperrung durch kundenseitige Zwangsschaltung
Mit geeigneten Regelkomponenten auch zur Kanal- oder Raumdruckregelung einsetzbar

Besondere Merkmale

Integrierter Schalldämpfer mit mindestens 26 dB Einfügungsdämpfung bei 250 Hz
Hygienisch getestet und zertifiziert
Werkseitige Einstellung oder Programmierung und lufttechnische Prüfung
Einstellung und nachträgliche Parametrierung an der Regelkomponente möglich, eventuell separates Einstellgerät erforderlich

Nenngrößen

125, 160, 200, 250, 315, 400

Varianten

TVA: Abluftgerät
TVA-D: Abluftgerät mit Dämmschale
Geräte mit Dämmschale und/oder einem Zusatzschalldämpfer Serie TS für besonders hohe akustische Anforderungen
Nachrüsten der Dämmschale nicht möglich

Bauteile und Eigenschaften

Inbetriebnahmebereites Gerät, bestehend aus mechanischen Bauteilen und Regelkomponenten
Mittelwert bildender Wirkdrucksensor zur Luftstrommessung
Regelklappe
Integrierter Schalldämpfer
Regelkomponenten werkseitig montiert, verschlaucht und verdrahtet
Jedes Gerät werkseitig auf speziellem lufttechnischem Prüfstand geprüft
Dokumentation der Daten mit einer Prüfplakette oder einer Volumenstromskala auf dem Gerät
Hohe Regelgenauigkeit der eingestellten Volumenströme auch bei ungünstigen Anströmbedingungen

Anbauteile

Easyregler: Kompakte Baueinheit aus Regler mit Einstellpotentiometern, Wirkdrucktransmitter und Stellantrieb
Compactregler: Kompakte Baueinheit aus Regler, Wirkdrucktransmitter und Stellantrieb
Universalregler: Regler, Wirkdrucktransmitter und Stellantriebe für spezielle Anwendungen
LABCONTROL: Regelkomponenten für Luft-Management-Systeme

Zubehör

Doppellippendichtung (werkseitig aufgebracht)

Ergänzende Produkte

Zusatzschalldämpfer Serie TS

Konstruktionsmerkmale

Rechteckiges Gehäuse
Ventilatorseitiger Rohrstutzen passend für runde Luftleitungen nach EN 1506 oder EN 13180
Rohrstutzen mit Einlegesicke für Doppellippendichtung
Raumseitiger Anschluss geeignet für Luftleitungsprofile
Leitblech zur akustischen und aerodynamischen Optimierung hinter der Regelklappe
Position der Regelklappe von außen an der Achse erkennbar
Thermisch und akustisch wirksame Auskleidung

Materialien und Oberflächen

Gehäuse und Regelklappe aus verzinktem Stahlblech

Regelklappendichtung aus Kunststoff TPE
Auskleidung aus Mineralwolle
Wirkdrucksensor aus Aluminium
Gleitlager aus Kunststoff
Achse und Gestänge aus verzinktem Stahl

Variante Dämmschale (-D)

Dämmschale aus verzinktem Stahlblech
Auskleidung aus Mineralwolle
Körperschallisolierung aus Gummielementen

Mineralwolle

Nach EN 13501, Baustoffklasse A1, nicht brennbar
RAL-Gütezeichen RAL-GZ 388
Gesundheitlich unbedenklich durch hohe Biolöslichkeit nach deutscher Gefahrstoffverordnung und Anmerkung Q der europäischen Verordnung (EG) Nr. 1272/2008
Durch aufkaschiertes Glasseidengewebe vor Abrieb durch strömende Luft bis max. 20 m/s geschützt
Inert gegenüber Pilz- und Bakterienwachstum

Normen und Richtlinien

Erfüllt die Hygieneanforderungen nach

EN 16798, Teil 3
VDI 6022, Blatt 1
DIN 1946, Teil 4
Weitere Normen, Richtlinien gem. Hygienezertifikat

Gehäuse-Leckluftstrom:
NG 125 – 200

EN 1751, Klasse C

NG 250 – 400

EN 1751, Klasse B

Leckluftstrom bei geschlossener Regelklappe:

EN 1751, Klasse 4
DIN 1946 Teil 4, Erfüllung der erhöhten Anforderungen an den zulässigen Leckluftstrom bei geschlossener Regelklappe

Instandhaltung

Wartungsfrei, da aufgrund der Konstruktion und der verwendeten Materialien keine Abnutzung erfolgt

Technische Information

Funktion, Technische Daten, Schnellauslegung, Ausschreibungstext, Bestellschlüssel, Produktbeziehungen

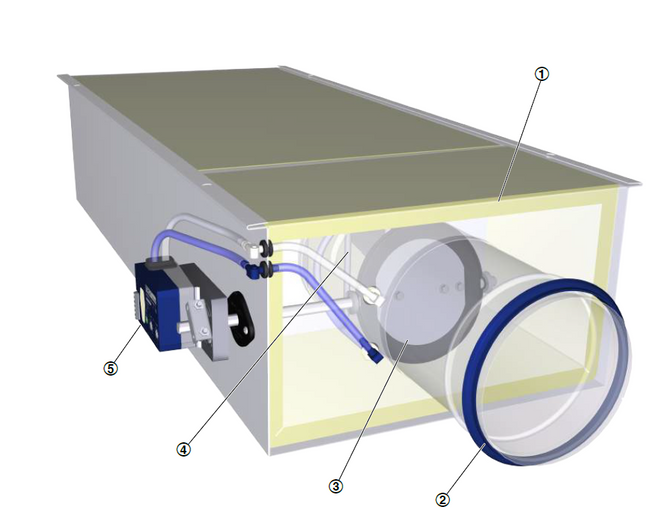

Schematische Darstellung TVA

① Integrierter Schalldämpfer

② Doppellippendichtung

③ Regelklappe

④ Wirkdrucksensor

⑤ Regelkomponenten, z. B. Easyregler

Zur Messung des Volumenstroms enthält das VVS-Regelgerät einen Wirkdrucksensor. Die Regelkomponenten (Anbauteile) umfassen einen Wirkdrucktransmitter zur Umformung des Wirkdrucks in ein elektrisches Signal, einen Regler und einen Stellantrieb, als Easyregler, Compactregler oder als Einzelkomponenten (Universal oder LABCONTROL). Der Sollwert kommt in den meisten Anwendungsfällen von einem Raumtemperaturregler. Der Regler vergleicht den Istwert mit dem Sollwert und verändert bei Abweichungen das Führungssignal des Stellantriebs. Ein integrierter Schalldämpfer reduziert die durch die Drosselung entstehenden Geräusche. Aufgrund des größeren rechteckigen Querschnitts auf der Raumseite beträgt die Strömungsgeschwindigkeit etwa die Hälfte der Geschwindigkeit in der runden Luftleitung.

Nenngrößen	125 – 400 mm
Volumenstrombereich	14 – 2007 l/s oder 50 – 7228 m³/h
Volumenstromregelbereich (Regler mit dynamischer Wirkdruckmessung)	ca. 10 – 100 % vom Nennvolumenstrom
Mindestdruckdifferenz	Bis zu 258 Pa (ohne Rohrschalldämpfer)
maximal zulässige Druckdifferenz	1000 Pa
Betriebstemperatur	10 – 50 °C

Die Schnellauslegung gibt einen guten Überblick über die Mindestdruckdifferenzen, die Volumenstromgenauigkeit und die zu erwartenden Schalldruckpegel im Raum. Zwischen angegebenen Werten darf linear interpoliert werden.
Die Schallleistungspegel zur Berechnung der Schalldruckpegel wurden im TROX Labor nach DIN EN ISO 5135 gemessen – siehe hierzu "Grundlagen und Definitionen".
Zu exakten Ergebnissen und Spektraldaten für alle Regelkomponenten führt die Auslegung mit unserem Auslegungsprogramm Easy Product Finder. Die Auswahl der Nenngröße erfolgt zunächst nach den gegebenen Volumenströmen q_vmin und q_vmax.

Volumenstrombereiche und Mindestdruckdifferenzen
Die Mindestdruckdifferenz der VVS-Regelgeräte ist eine wichtige Größe zur Planung des Luftleitungsnetzes und zur Dimensionierung des Ventilators einschließlich der Drehzahlsteuerung. Es muss sichergestellt sein, dass unter allen Betriebsbedingungen an allen Regelgeräten eine ausreichende Druckdifferenz über dem jeweiligen Regler (Δ_pstat,min) ansteht. Der Messpunkt oder die Messpunkte für die Drehzahlsteuerung des Ventilators sind dementsprechend auszuwählen. Die Volumenstrombereiche von VVS-Regelgeräten sind von der Nenngröße und von der verwendeten Regelkomponente (Anbauteil) abhängig.

Volumenstrombereiche und Mindestdruckdifferenzen
Regelkomponente dynamisches Messprinzip – Easy (Potentiometer)
Anbauteil: Easy

NG	qv [l/s]	qv [m³/h]	Δpstmin [Pa]		Δqv [±%]
NG	qv [l/s]	qv [m³/h]	①	②	Δqv [±%]
125	14	50	2	2	20
125	56	201	21	26	9
125	98	353	65	81	7
125	140	504	131	164	5
160	24	83	2	2	19
160	94	339	22	28	9
160	165	595	66	84	6
160	236	851	135	172	5
200	37	133	2	3	19
200	150	540	27	37	9
200	263	948	81	112	6
200	376	1355	165	228	5
250	58	208	2	3	19
250	236	848	22	34	9
250	413	1488	68	103	6
250	591	2128	139	211	5
315	96	344	2	3	19
315	390	1405	26	34	9
315	685	2467	80	104	6
315	980	3528	163	211	5
400	157	563	2	2	19
400	638	2298	22	27	9
400	1120	4033	67	82	6
400	1602	5768	137	167	5

① Grundgerät
② Grundgerät mit Zusatzschalldämpfer TS

Volumenstrombereiche und Mindestdruckdifferenzen
Regelkomponente dynamisches Messprinzip – q_v erweitert
Anbauteile: BC0, BL0**, BM0, BM0-J6

NG	qv [l/s]	qv [m³/h]	Δpstmin [Pa]		Δqv [±%]
NG	qv [l/s]	qv [m³/h]	①	②	Δqv [±%]
125	14	50	2	2	20
125	68	244	31	39	8
125	121	437	99	123	6
125	175	631	205	256	5
160	24	83	2	2	19
160	114	411	32	40	8
160	205	738	102	129	6
160	296	1066	211	269	5
200	37	133	2	3	19
200	182	655	39	54	8
200	327	1176	124	172	6
200	471	1698	258	358	5
250	58	208	2	3	19
250	285	1027	33	49	8
250	513	1847	105	159	6
250	740	2666	218	330	5
315	96	344	2	3	19
315	473	1703	38	50	8
315	851	3062	123	159	6
315	1228	4421	256	332	5
400	157	563	2	2	19
400	774	2785	32	39	8
400	1391	5006	103	126	6
400	2007	7228	215	262	5

① Grundgerät
② Grundgerät mit Zusatzschalldämpfer TS
** Regelkomponente läuft in Zukunft aus - bitte nicht für neue Projekte einplanen.

Volumenstrombereiche und Mindestdruckdifferenzen
Regelkomponente dynamisches Messprinzip – q_v Standard
Anbauteile: BUDN, BUDNF, LN0, LK0, XB0, XB4, (B13*, B1B*)

NG	qv [l/s]	qv [m³/h]	Δpstmin [Pa]		Δqv [±%]
NG	qv [l/s]	qv [m³/h]	①	②	Δqv [±%]
125	14	50	2	2	20
125	58	207	23	28	9
125	101	365	69	86	6
125	145	522	141	176	5
160	24	83	2	2	19
160	97	349	23	29	9
160	171	616	71	90	6
160	245	882	145	184	5
200	37	133	2	3	19
200	155	557	28	39	9
200	272	980	86	119	6
200	390	1404	177	245	5
250	58	208	2	3	19
250	243	874	24	36	9
250	428	1539	73	110	6
250	612	2205	149	226	5
315	96	344	2	3	19
315	402	1448	28	36	8
315	709	2553	86	111	6
315	1015	3657	175	227	5
400	157	563	2	2	19
400	658	2368	23	29	8
400	1159	4173	72	88	6
400	1660	5978	147	180	5

① Grundgerät
② Grundgerät mit Zusatzschalldämpfer TS
* Regelkomponente bereits ausgelaufen

Volumenstrombereiche und Mindestdruckdifferenzen
Regelkomponente statisches Messprinzip
Anbauteile: BUSN, BUSNF, BUSS, XD0, XD4, TUN, TUNF, TUS, TUSD, ELAB, (BP3 *, BPG *, BPB *, BB3 *, BBB *)

NG	qv [l/s]	qv [m³/h]	Δpstmin [Pa]		Δqv [±%]
NG	qv [l/s]	qv [m³/h]	①	②	Δqv [±%]
125	21	73	3	4	16
125	62	223	26	32	8
125	103	372	72	89	6
125	145	522	141	176	5
160	35	123	3	4	16
160	104	376	27	34	8
160	175	629	74	94	6
160	245	882	145	184	5
200	55	195	4	5	16
200	166	598	32	45	8
200	278	1001	90	125	6
200	390	1404	177	245	5
250	85	306	3	5	16
250	261	939	27	41	8
250	437	1572	76	115	6
250	612	2205	149	226	5
315	142	508	4	5	15
315	433	1558	32	42	8
315	724	2607	89	116	6
315	1015	3657	175	227	5
400	231	830	3	4	15
400	707	2546	27	33	8
400	1184	4262	75	92	6
400	1660	5978	147	180	5

① Grundgerät
② Grundgerät mit Zusatzschalldämpfer TS
* Regelkomponente bereits ausgelaufen

Schnellauslegungstabelle Schalldruckpegel
In der Schnellauslegung sind praxisgerechte Dämpfungs- und Dämmungswerte (Systemdämpfung) in den Tabellen berücksichtigt. Liegt der Schalldruckpegel über dem zulässigen Wert, sind ein größeres Volumenstromregelgerät und/oder ein Schalldämpfer bzw. eine Dämmschale erforderlich. Weitere Informationen zu den akustischen Daten sind den Grundlagen und Definitionen zu entnehmen.

Schnellauslegungstabelle Strömungsgeräusch L_PA
inklusive Schalldämpfervarianten
(gesamter Volumenstrombereich der Serie)

NG	qv [l/s]	qv [m³/h]	150 Pa		500 Pa
NG	qv [l/s]	qv [m³/h]	①	②	①	②
125	14	50	< 15	< 15	16	< 15
125	68	244	24	16	29	20
125	121	437	28	20	33	24
125	175	631	n.V.	n.V.	34	27
160	24	83	< 15	< 15	18	< 15
160	114	411	29	18	33	23
160	205	738	31	22	37	28
160	296	1066	n.V.	n.V.	38	30
200	37	133	< 15	< 15	19	< 15
200	182	655	19	< 15	28	< 15
200	327	1176	18	n.V.	28	19
200	471	1698	n.V.	n.V.	28	25
250	58	208	< 15	< 15	20	< 15
250	285	1027	19	< 15	27	< 15
250	513	1847	19	n.V.	28	19
250	740	2666	n.V.	n.V.	28	25
315	96	344	< 15	< 15	17	< 15
315	473	1703	24	< 15	30	17
315	851	3062	26	n.V.	33	22
315	1228	4421	n.V.	n.V.	35	26
400	157	563	< 15	< 15	20	< 15
400	774	2785	16	< 15	27	15
400	1391	5006	< 15	20	29	22
400	2007	7228	n.V.	n.V.	29	28

Strömungsgeräusch L_PA [dB(A)] bei statischer Druckdifferenz Δ_pst von 150 bzw. 500 Pa
① Grundgerät
② Grundgerät mit Zusatzschalldämpfer TS
n.V.: Angegebene statische Druckdifferenz Δ_pst ist kleiner als die erforderliche Mindestdruckdifferenz Δ_{pst min}.

Schnellauslegungstabelle Abstrahlgeräusch L_PA
inklusive Dämmschalenvariante
(gesamter Volumenstrombereich der Serie)

NG	qv [l/s]	qv [m³/h]	150 Pa		500 Pa
NG	qv [l/s]	qv [m³/h]	①	②	①	②
125	14	50	15	< 15	21	16
125	68	244	24	18	31	26
125	121	437	27	20	35	29
125	175	631	n.V.	n.V.	36	31
160	24	83	< 15	< 15	18	< 15
160	114	411	22	17	31	25
160	205	738	25	20	35	29
160	296	1066	n.V.	n.V.	36	31
200	37	133	< 15	< 15	19	< 15
200	182	655	23	18	31	26
200	327	1176	25	20	35	31
200	471	1698	n.V.	n.V.	37	33
250	58	208	< 15	< 15	15	< 15
250	285	1027	20	17	31	27
250	513	1847	23	20	36	32
250	740	2666	n.V.	n.V.	39	35
315	96	344	< 15	< 15	21	16
315	473	1703	27	22	36	31
315	851	3062	29	25	40	36
315	1228	4421	n.V.	n.V.	43	38
400	157	563	21	15	30	24
400	774	2785	31	25	41	35
400	1391	5006	32	26	44	38
400	2007	7228	n.V.	n.V.	45	39

Abstrahlgeräusch L_PA [dB(A)] bei statischer Druckdifferenz Δ_pst von 150 bzw. 500 Pa
① Grundgerät
② Grundgerät mit Dämmschale
n.V.: Angegebene statische Druckdifferenz Δ_pst ist kleiner als die erforderliche Mindestdruckdifferenz Δ_{pst min}.

Hinweis:
Angaben zum Abstrahlgeräusch für Kombinationen aus Grundgerät sowie optionaler Dämmschale und Zusatzschalldämpfer können mit dem Auslegungsprogramm Easy Product Finder ermittelt werden.

Anwendung

VVS-Regelgeräte in rechteckiger Bauform für variable und konstante Volumenstromsysteme, für Abluft, in 6 Nenngrößen. Hohe Regelgenauigkeit der eingestellten Volumenströme. Inbetriebnahmebereites Gerät, bestehend aus den mechanischen Bauteilen und den elektronischen Regelkomponenten. Geräte enthalten einen Mittelwert bildenden Wirkdrucksensor zur Volumenstrommessung, eine Regelklappe und einen integrierten Schalldämpfer. Regelkomponenten werkseitig montiert, verschlaucht und verdrahtet. Wirkdrucksensor mit Messbohrungen 3 mm, dadurch unempfindlich gegen Verschmutzung. Leitblech, angeordnet hinter der Regelklappe, zur akustischen und aerodynamischen Optimierung. Gehäuse mit akustisch und thermisch wirksamer Auskleidung. Position der Regelklappe von außen durch die Achsform erkennbar. Regelklappe bei Auslieferung geöffnet, dadurch Luftströmung auch ohne Regelfunktion gegeben, ausgenommen Varianten mit definierter Sicherheitsstellung NC. Erfüllt die Hygieneanforderungen nach EN 16798 Teil 3, VDI 6022 Blatt 1, DIN 1946 Teil 4.

Besondere Merkmale

Integrierter Schalldämpfer mit mindestens 26 dB Einfügungsdämpfung bei 250 Hz
Hygienisch getestet und zertifiziert
Werkseitige Einstellung oder Programmierung und lufttechnische Prüfung
Einstellung und nachträgliche Parametrierung an der Regelkomponente möglich, eventuell separates Einstellgerät erforderlich

Materialien und Oberflächen

Gehäuse und Regelklappe aus verzinktem Stahlblech
Regelklappendichtung aus Kunststoff TPE
Auskleidung aus Mineralwolle
Wirkdrucksensor aus Aluminium
Gleitlager aus Kunststoff

Mineralwolle

Nach EN 13501, Baustoffklasse A1, nicht brennbar
RAL-Gütezeichen RAL-GZ 388
Gesundheitlich unbedenklich durch hohe Biolöslichkeit nach deutscher Gefahrstoffverordnung und Anmerkung Q der europäischen Verordnung (EG) Nr. 1272/2008
Durch aufkaschiertes Glasseidengewebe vor Abrieb durch strömende Luft bis max. 20 m/s geschützt
Inert gegenüber Pilz- und Bakterienwachstum

Anschlussausführung

Ventilatorseitig Rohrstutzen mit Einlegesicke für Lippendichtung, passend für Luftleitungen nach EN 1506 oder EN 13180. Raumseitig geeignet zum Anbau von Luftleitungsprofilen.

Technische Daten

Nenngrößen: 125 – 400 mm
Volumenstrombereich: 14 – 1602 l/s oder 50 – 5768 m³/h
Mindestdruckdifferenz: bis zu 258 Pa
Maximal zulässige Druckdifferenz: 1000 Pa
Leckluftstrom bei geschlossener Regelklappe nach EN 1751, Klasse 4
Gehäuse-Leckluftstrom nach EN 1751, Klasse C (Nenngrößen 125 – 250, Klasse B)

Ausschreibungstext Anbauteil

Variable Volumenstrom-Regelung mit elektronischem Easyregler zur Aufschaltung einer Führungsgröße und einem Istwertsignal zur Einbindung in Gebäudeleittechnik.

Versorgungsspannung 24 V AC/DC
Signalspannungen 0 – 10 V DC
Mit externen, potentialfreien Schaltern mögliche Zwangssteuerungen: ZU, AUF, qᵥ_min und qᵥ_max
Potentiometer mit Prozentskalen zur Einstellung der Volumenströme qᵥ_min und qᵥ_max ohne Einstellgerät
Istwertsignal auf Nennvolumenstrom bezogen, dadurch vereinfachte Inbetriebnahme und nachträgliche Verstellung
Volumenstromregelbereich ca. 10 – 100 % vom Nennvolumenstrom
Von außen gut sichtbare Kontrollleuchte zur Signalisierung der Funktionen: ausgeregelt, nicht ausgeregelt und Spannungsausfall
Elektrische Anschlüsse mit Schraubklemmen
Klemmen zum Anschluss der Versorgungsspannung doppelt, zur einfachen Weitergabe der Spannung an den nächsten Regler

Auslegungsdaten

qᵥ _______________________ [m³/h]
Δpst _______________________ [Pa]

Strömungsgeräusch

L_PA _______________________ [dB(A)]

Abstrahlgeräusch

L_PA _______________________ [dB(A)]

Gleichwertigkeitskriterien

Hygiene-Konformitätserklärung nach VDI 6022, Blatt 1 (01/2018), ÖNORM H 6020 (02/2007) und ÖNORM H 6021 (09/2003)
Einstellung der Volumenströme ohne Einstellgerät mittels _Vmin- und _Vmax- Potentiometer
Elektrische Anschlüsse mit Schraubklemmen, keine zusätzlichen Klemmdosen erforderlich
Jeder Volumenstromregler werkseitig auf lufttechnischen Prüfstand geprüft und mit Plakette am Regler bescheinigt
Akustische Daten ermittelt nach ÖNORM EN ISO 5135:1999

Bestellschlüssel Volumenstromregelung (mit Anbauteil Easy)

TVA	–	D	/	160	/	D1	/	Easy
\|		\|		\|		\|		\|
1		2		3		4		5

Bestellbeispiel: TVA-D/400/Easy

Dämmschale	mit
Nenngröße	400 mm
Anbauteile (Regelgeräte)	Easyregler, dynamisch, Schnittstelle Analog, Einstellung q_vmin und q_vmax mit Potentiometern

Bestellschlüssel Volumenstromregelung (mit Anbauteil VARYCONTROL)

TVA

–

160

XD4

200 – 900 [m³/h]

Bestellbeispiel: TVA-D/160/D1/BC0/V0/200 – 800 m³/h

Dämmschale	mit
Nenngröße	160 mm
Zubehör	Doppellippendichtung
Anbauteile (Regelkomponente)	Compactregler
Betriebsart	variabel
Signalspannungsbereich	0 – 10 V DC
Volumenstrom	q_vmin = 200 m³/h q_vmax = 800 m³/h

Bestellschlüssel Volumenstromregelung (mit Anbauteil TROX UNIVERSAL)

TVA

–

160

TUNF

UMZ

…

1 Serie
TVA VVS-Regelgerät, Abluft

2 Dämmschale
keine Eintragung: ohne
D Mit Dämmschale

3 Nenngröße [mm]
125
160
200
250
315
400

4 Zubehör
Keine Eintragung: Ohne
D1 Doppellippendichtung (einseitig)

5 Anbauteile (Regelkomponente)
Regler TROX UNIVERSAL mit
TUN Stellantrieb (150 s)
TUNF Federrücklaufantrieb (150 s)
TUS Schnellläufer (3 s)
TUSD Schnellläufer (3 s), mit digitaler Kommunikationsschnittstelle (TROX HPD)

6 Gerätefunktion
Raumregelung
RE Abluftregelung (Room Exhaust)

7 Volumenstromvorgabe
M Master (RMF-Funktion)
S Slave
F Festwertregler

8 Signalspannungsbereich
0 0 – 10 V DC
2 2 – 10 V DC

9 Erweiterung der Anbauteile
Option 1: Stromversorgung
Keine Eintragung: 24 V AC/DC
T EM-TRF für 230 V AC
U EM-TRF-USV für 230 V AC, bietet unterbrechungsfreie Stromversorgung

Option 2: Digitale Kommunikationsschnittstelle
Keine Eintragung: Ohne
B EM-BAC-MOD-01 für BACnet MS/TP
M EM-BAC-MOD-01 für Modbus RTU
I EM-IP für BACnet IP, Modbus IP und Webserver
R EM-IP mit Echtzeituhr

Option 3: Automatischer Nullpunktabgleich
Keine Eintragung: Ohne
Z EM-AUTOZERO mit Magnetventil

10 Betriebswerte zur werkseitigen Einstellung
Volumenströme [m³/h oder l/s]
Master (RMF-Funktion)
q_ᵥmin: Minimaler Volumenstrom
q_ᵥmax: Maximaler Volumenstrom
q_{ᵥkonst_Zu}: Konstante Zuluft
q_{ᵥkonst_Ab}: Konstante Abluft
q_ᵥDiff: Differenz Zuluft-Abluft
Festwert
q_ᵥkonst: Konstantvolumenstrom
Slave
Keine Eintragung notwendig

11 Klappenstellung
Nur Federrücklaufantriebe
NO Stromlos AUF
NC Stromlos ZU

Ergänzende Produkte
Raumbedieneinheit
BE-LCD 40-Zeichen-Display

Bestellbeispiel: TVA/250/TUSD/RE/S/0/Z

Nenngröße	250 mm
Anbauteile (Regelkomponente)	Regler TROX UNIVERSAL, schnelllaufender Stellantrieb (3 s) mit digitaler Kommunikationsschnittstelle (TROX HPD)
Gerätefunktion	Abluftregelung
Volumenstromvorgabe	Slave
Signalspannungskennlinie	0 – 10 V DC
Erweiterung der Anbauteile	mit Erweiterungsmodul EM-AUTOZERO, Magnetventil für automatischen Nullpunktabgleich

Bestellschlüssel Druckregelung (mit Anbauteil VARYCONTROL)

TVA

–

160

XF4

PRE

30 – 60 [Pa]

Nenngröße	250
Zubehör	Doppellippendichtung einseitig (runder Anschlussstutzen)
Anbauteile (Regelkomponente)	Compactregler Kanaldruckregelung
Gerätefunktion/Einbauort	Kanaldruckregelung Abluft
Betriebsart	variabel
Signalspannungskennlinie	2 – 10 V DC
Betriebswerte	∆p_min = 100 Pa ∆p_max = 400 Pa

Bestellschlüssel Druckregelung (mit Anbauteil TROX UNIVERSAL)

TVA

–

160

TUNF

PRE

MFP

–

UMZ

…

1 Serie

TVA VVS-Regelgerät, Abluft

2 Dämmschale

keine Eintragung: ohne
D mit Dämmschale

3 Nenngröße [mm]
125, 160, 200, 250, 315, 400

4 Zubehör

keine Eintragung: ohne
D1 Doppellippendichtung (einseitig)

5 Anbauteile (Regelkomponente)

Regler TROX UNIVERSAL mit
TUN Stellantrieb (150 s)
TUNF Federrücklaufantrieb (150 s)
TUS Schnellläufer (3 s)
TUSD Schnellläufer (3 s), mit digitaler Kommunikationsschnittstelle (TROX HPD)

6 Gerätefunktion

Druckregelung
PRE Raumdruckregelung Abluft
PDE Kanaldruckregelung Abluft

7 Differenzdruckvorgabe

MFP Master, Konstantdruckregelung
MVP Master, variable Druckregelung
SFP Slave, Konstantdruckregelung
SVP Slave, variable Druckregelung

8 Signalspannungsbereich

0 0 – 10 V DC
2 2 – 10 V DC

9 Erweiterung der Anbauteile

Option 1: Stromversorgung

keine Eintragung: 24 V AC/DC
T EM-TRF für 230 V AC
U EM-TRF-USV für 230 V AC, bietet unterbrechungsfreie Stromversorgung

Option 2: digitale Kommunikationsschnittstelle

keine Eintragung: ohne
B EM-BAC-MOD-01 für BACnet MS/TP
M EM-BAC-MOD-01 für Modbus RTU
I EM-IP für BACnet IP, Modbus IP und Webserver
R EM-IP mit Echtzeituhr

Option 3: Volumenstrommessung

keine Eintragung: ohne
V EM-V Volumenstrommessung für Druckregelung

Option 4: automatischer Nullpunktabgleich

keine Eintragung: ohne
Z EM-AUTOZERO Magnetventil (nur mit V)

10 Betriebswerte zur werkseitigen Einstellung

Druck [Pa], Volumenströme [ m³/h oder l/s]
Slave SVP
Δp_min: Minimaler Differenzdruck
Δp_max: Maximaler Differenzdruck
Slave SFP
Δp_konst: Konstantdifferenzdruck

Master MFP und MVP – wie Slave, jedoch zusätzlich:
q_ᵥmin: Minimaler Volumenstrom
q_ᵥmax: Maximaler Volumenstrom
q_{ᵥkonst_Zu}: Konstante Zuluft
q_{ᵥkonst_Ab}: Konstante Abluft
q_ᵥDiff: Differenz Zuluft-Abluft

11 Klappenstellung

nur Federrücklaufantriebe

NO stromlos AUF
NC stromlos ZU

Ergänzende Produkte

Raumbedieneinheit
BE-LCD 40-Zeichen-Display

Differenzdrucktransmitter für Raum- oder Kanaldruckregelung gesondert bestellen z. B.
PT-699 für Raumdruckregelung
PT-699-DUCT für Kanaldruckregelung, inklusive Schlauch und Messnippel

Bestellbeispiel: TVA/125/TUSD/PRE/SFP/0/V/20 Pa

Nenngröße	125 mm
Anbauteile (Regelkomponente)	Regler TROX UNIVERSAL; Schnelllaufender Stellantrieb (3 s) mit digitaler Kommunikationsschnittstelle (TROX HPD)
Gerätefunktion	Raumdruckregelung Abluft
Wirkdruckvorgabe	Slave, Konstantdruckregelung
Signalspannungskennlinie	0 – 10 V DC
Erweiterung der Anbauteile	mit Erweiterungsmodul EM-V, Volumenstrommessung für Druckregelung
Betriebswerte	Δp_konst= 20 Pa

Bestellschlüssel Raumregelung (mit Anbauteil EASYLAB)

TVA

–

160

ELAB

UMZ

LAB

…

1 Serie
TVA VVS-Regelgerät, Abluft

2 Dämmschale
keine Eintragung: ohne
D mit Dämmschale

3 Nenngröße [mm]
125
160
200
250
315
400

4 Zubehör
Keine Eintragung: ohne
D1 Doppellippendichtung (einseitig)

5 Anbauteile (Regelkomponente)
ELAB EASYLAB Regler TCU3

6 Antriebe
S Schnellläufer (3 s)
SD Schnellläufer (3 s), mit digitaler Kommunikationsschnittstelle (TROX HPD)

7 Gerätefunktion
Raumregelung
RE Abluftregelung (Room Supply)
PC Druckregelung (Pressure Control)

9 Erweiterungen der Anbaugruppe
Option 1: Stromversorgung
keine Eintragung: 24 V AC/DC
T EM-TRF für 230 V AC
U EM-TRF-USV für 230 V AC, bietet unterbrechungsfreie Stromversorgung

Option 2: digitale Kommunikationsschnittstelle
keine Eintragung: ohne
B EM-BAC-MOD-01 für BACnet MS/TP
M EM-BAC-MOD-01 für Modbus RTU
I EM-IP für BACnet IP, Modbus IP und Webserver
R EM-IP mit Echtzeituhr

Option 3: automatischer Nullpunktabgleich
keine Eintragung: ohne
Z EM-AUTOZERO Magnetventil für automatischen Nullpunktabgleich

10 Zusatzfunktionen
ohne Raum-Management-Funktion
LAB Abluftgeführtes System (Laboratorien)
CLR Zuluftgeführtes System (Reinräume)

mit Raum-Management-Funktion
LAB-RMF abluftgeführtes System
CLR-RMF zuluftgeführtes System

11 Betriebswerte zur werkseitigen Einstellung
Volumenströme [m³/h, l/s], Druck [Pa]
(nur bei aktivierter Raum-Management-Funktion erforderlich)

Gesamtabluft/-zuluft Raum
q_v1: Standardbetrieb
q_v2: Reduzierter Betrieb
q_v3: Erhöhter Betrieb
q_v4: Konstante Zuluft
q_v5: Konstante Abluft
q_v6: Differenz Zu-/Abluft
Δ_psoll: Solldruck (nur bei Druckregelung)

Ergänzende Produkte
Raumbedieneinheit (nur für Geräte mit RMF)
BE-LCD 40-Zeichen-Display

Differenzdrucktransmitter bei Gerätefunktion Raumdruckregelung gesondert bestellen, z. B.
PT-699 Messbereich ±50 Pa oder ±100 Pa
PT-GB604 Messbereich ±100 Pa

Bestellbeispiel: TVA/200/ELAB/S/RE/TZ/CLR

Dämmschale	ohne
Nenngröße	200 mm
Anbauteile (Regelkomponente)	EASYLAB Regler TCU3
Antrieb	schnelllaufender Stellantrieb (3 s)
Gerätefunktion	Abluftregelung (Room Exhaust)
Erweiterung der Anbaugruppe	mit Erweiterungsmodul EM-TRF Trafo für 230 V AC Versorgung mit Erweiterungsmodul EM-AUTOZERO Magnetventil für automatischen Nullpunktabgleich
Zusatzfunktion	zuluftgeführtes System (Reinräume) Raum-Management- Funktion nicht aktiviert

Bestellschlüssel Einzelregelung (mit Anbauteil EASYLAB)

TVA

–

160

ELAB

–

UMZ

…

1 Serie
TVA VVS-Regelgerät, Abluft

2 Dämmschale
keine Eintragung: ohne
D mit Dämmschale

3 Nenngröße [mm]
125
160
200
250
315
400

4 Zubehör
keine Eintragung: ohne
D1 Doppellippendichtung (einseitig)

5 Anbauteile (Regelkomponente)
ELAB EASYLAB Regler TCU3

6 Antriebe
S Schnellläufer (3 s)
SD Schnellläufer (3 s), mit digitaler Schnittstelle (TROX HPD)

7 Gerätefunktion
Einzelregelung
EC Abluftregler

8 Externe Volumenstromvorgabe
E0 Spannungssignal 0-10 V DC
E2 Spannungssignal 2-10 V DC
2P Kundenseitige Schaltkontakte für 2 Schaltstufen
3P Kundenseitige Schaltkontakte für 3 Schaltstufen
F Volumenstrom Festwert, ohne Aufschaltung

9 Erweiterungen der Anbaugruppe
Option 1: Stromversorgung
Keine Eintragung: 24 V AC/DC
T EM-TRF für 230 V AC
U EM-TRF-USV für 230 V AC, bietet unterbrechungsfreie Stromversorgung

Option 2: digitale Kommunikationsschnittstelle
keine Eintragung: ohne
B EM-BAC-MOD-01 für BACnet MS/TP
M EM-BAC-MOD-01 für Modbus RTU
I EM-IP für BACnet IP, Modbus IP und Webserver
R EM-IP mit Echtzeituhr

Option 3: automatischer Nullpunktabgleich
keine Eintragung: ohne
Z EM-AUTOZERO Magnetventil für automatischen Nullpunktabgleich

11 Betriebswerte zur werkseitigen Einstellung
Volumenströme [m³/h oder l/s]
je nach externer Volumenstromvorgabe
E0, E2: q_vmin/q_vmax
2P: q_v1/q_v2
3P: q_v1/q_v2/q_v3
F: q_v1

Bestellbeispiel: TVA-D/125/ELAB/S/EC/F/350 m³/h

Dämmschale	mit
Nenngröße	125 mm
Anbauteile (Regelkomponente)	EASYLAB Regler TCU3
Antrieb	schnelllaufender Stellantrieb (3 s)
Gerätefunktion	Abluftregler
externe Volumenstromvorgabe	Volumenstrom Festwert, ohne Aufschaltung
Betriebswert	q_v1 = 350 m³/h

Anbauteile
Serie Easy
Serie Compact, dynamisch
Serie Compact, statisch
Serie Universal, dynamisch
Serie Universal, statisch
Serie EASYLAB TCU3

Ergänzende Produkte
Serie TS

Varianten, Abmessungen und Gewichte, Produktdetails, Ergänzende Produktinformationen

VVS-Regelgerät Variante TVA

Volumenstrom-Regelgerät zur variablen Abluft-Volumenstromregelung

Regelgerät ohne Dämmschale (TVA)

Hinweise:

Gesamtlänge L bezieht sich auf die gesamte Gehäuselänge. Anschlusslänge im montierten Zustand reduziert sich um ca. 12 mm. Siehe Details Luftleitungsprofil. Abgebildet ist Regelkomponente Serie Easy, Compact. Individuelle Abmessungen siehe Abschnitt Platzbedarf für Inbetriebnahme und Instandhaltung.

Abmessungen/Gewichte für TVA

NG	B	H	L	∅D	A	B₁	B₃	H₁	H₃	kg
125	198	152	1220	124	185	232	300	186	236	21
160	308	152	1205	159	170	342	410	186	236	25
200	458	210	1460	199	138	492	560	244	281	33
250	598	201	1540	249	97	632	700	235	311	55
315	798	252	1685	314	245	832	900	286	361	73
400	898	354	1995	399	176	932	1000	388	446	118

Abmessungen/Gewichte für TVA-D

NG	B	H	L	∅D	A	B₁	B₃	H₁	H₃	kg
125	198	152	1220	124	145	232	380	186	316	41
160	308	152	1205	159	130	342	490	186	316	50
200	458	210	1460	199	98	492	640	244	361	63
250	598	201	1540	249	57	632	780	235	391	95
315	798	252	1685	314	205	832	980	286	441	133
400	898	354	1995	399	136	932	1080	388	526	193

Bogenanschluss vertikal

Einbau und Inbetriebnahme

Lageunabhängig (ausgenommen Geräte mit statischem Wirkdrucktransmitter)
Bohrungen in der Gehäusefalzkante passend für Gewindestangen M10
TVA-D: Bei Dämmschalenausführung kundenseitig raumseitige Luftleitungen bis an die Dämmschale des Reglers dämmen

Anströmbedingungen

Die Volumenstromgenauigkeit Δ_qᵥ gilt für gerade Anströmung. Formstücke wie Bögen, Abzweige oder Querschnittsveränderungen verursachen Turbulenzen, die die Messung beeinflussen können. Bei Ausführung von Luftleitungsanschlüssen, wie z. B. dem Abzweig von einer Hauptleitung, ist die EN 1505 zu beachten.

Regelkomponenten VARYCONTROL

Anbauteil	Regelgröße	Schnittstelle	Drucktransmitter	Stellantrieb	Fabrikat
Easyregler, dynamisch
Easy	qv	0 – 10 V	integriert	langsamlaufend, integriert	①
Compactregler, dynamisch
BC0	qv	0 – 10 V oder 2 – 10 V oder MP-Bus-Schnittstellle	integriert	langsamlaufend, integriert	②
BL0 **	qv	LonWorks FTT 10-Schnittstelle	integriert	langsamlaufend, integriert	②
BM0	qv	Modbus RTU/BACnet MS/TP	integriert	langsamlaufend, integriert	②
BM0-J6	qv	Modbus RTU/BACnet MS/TP mit RJ12 Steckbuchse (für X-AIRCONTROL)	integriert	langsamlaufend, integriert	②
LN0	qv	0 – 10 V oder 2 – 10 V	integriert	langsamlaufend, integriert	⑤
LK0	qv	KNX-Schnittstelle	integriert	langsamlaufend, integriert	⑤
Messprinzip	dynamischer Transmittertyp	0 – 10 V oder 2 – 10 V	integriert	langsamlaufend, integriert	③
Compactregler, statisch
XD0	qv	0 – 10 V oder 2 – 10 V	integriert	langsamlaufend, integriert	③
XF0	Δp	0 – 10 V oder 2 – 10 V	integriert, Regelbereich einstellbar 25 – 550 Pa	langsamlaufend, integriert	③
Universalregler, dynamisch
B13 *	qv	0 – 10 V oder 2 – 10 V	integriert	langsamlaufend, separat	②
B1B *	qv	0 – 10 V oder 2 – 10 V	integriert	Federrücklaufantrieb, separat	②
BUDN	qv	0 – 10 V oder 2 – 10 V oder MP-Bus oder Modbus RTU oder BACnet MS/TP	integriert	langsamlaufend, separat	②
BUDNF	qv	0 – 10 V oder 2 – 10 V oder MP-Bus oder Modbus RTU oder BACnet MS/TP	integriert	Federrücklaufantrieb, separat	②
XB4	qv	0 – 10 V oder 2 – 10 V	integriert	Federrücklaufantrieb, separat	③
Universalregler, statisch
BP3 *	qv	0 – 10 V oder 2 – 10 V oder MP-Bus-Schnittstellle	Einzelkomponente	langsamlaufend, separat	②
BPB *	qv	0 – 10 V oder 2 – 10 V oder MP-Bus-Schnittstellle	Einzelkomponente	Federrücklaufantrieb, separat	②
BPG *	qv	0 – 10 V oder 2 – 10 V oder MP-Bus-Schnittstellle	Einzelkomponente	schnelllaufend, separat	②
BB3 *	qv	2 – 10 V	Einzelkomponente	langsamlaufend, separat	②
BBB *	qv	2 – 10 V	Einzelkomponente	Federrücklaufantrieb, separat	②
BR3 *	Δp	0 – 10 V oder 2 – 10 V oder MP-Bus-Schnittstellle	Einzelkomponente, 100 Pa	langsamlaufend, separat	②
BRB *	Δp	0 – 10 V oder 2 – 10 V oder MP-Bus-Schnittstellle	Einzelkomponente, 100 Pa	Federrücklaufantrieb, separat	②
BRG *	Δp	0 – 10 V oder 2 – 10 V oder MP-Bus-Schnittstellle	Einzelkomponente, 100 Pa	schnelllaufend, separat	②
BS3 *	Δp	0 – 10 V oder 2 – 10 V oder MP-Bus-Schnittstellle	Einzelkomponente, 600 Pa	langsamlaufend, separat	②
BSB *	Δp	0 – 10 V oder 2 – 10 V oder MP-Bus-Schnittstellle	Einzelkomponente, 600 Pa	Federrücklaufantrieb, separat	②
BSG *	Δp	0 – 10 V oder 2 – 10 V oder MP-Bus-Schnittstellle	Einzelkomponente, 600 Pa	schnelllaufend, separat	②
BG3 *	Δp	2 – 10 V	Einzelkomponente, 100 Pa	langsamlaufend, separat	②
BGB *	Δp	2 – 10 V	Einzelkomponente, 100 Pa	Federrücklaufantrieb, separat	②
BH3 *	Δp	2 – 10 V	Einzelkomponente, 600 Pa	langsamlaufend, separat	②
BHB *	Δp	2 – 10 V	Einzelkomponente, 600 Pa	Federrücklaufantrieb, separat	②
BUPN	Δp	0 – 10 V oder 2 – 10 V oder MP-Bus oder Modbus RTU oder BACnet MS/TP	integriert, Regelbereich einstellbar 25 – 450 Pa	langsamlaufend, separat	②
BURNF	Δp	0 – 10 V oder 2 – 10 V oder MP-Bus oder Modbus RTU oder BACnet MS/TP	integriert, Regelbereich einstellbar -50 ... -10 Pa oder 10 ... 50 Pa	Federrücklaufantrieb, separat	②
BURN	Δp	0 – 10 V oder 2 – 10 V oder MP-Bus oder Modbus RTU oder BACnet MS/TP	integriert, Regelbereich einstellbar -50 ... -10 Pa oder 10 ... 50 Pa	langsamlaufend, separat	②
BUPNF	Δp	0 – 10 V oder 2 – 10 V oder MP-Bus oder Modbus RTU oder BACnet MS/TP	integriert, Regelbereich einstellbar 25 – 450 Pa	Federrücklaufantrieb, separat	②
BUSN	qv	0 – 10 V oder 2 – 10 V oder MP-Bus oder Modbus RTU oder BACnet MS/TP	integriert	langsamlaufend, separat	②
BUSNF	qv	0 – 10 V oder 2 – 10 V oder MP-Bus oder Modbus RTU oder BACnet MS/TP	integriert	Federrücklaufantrieb, separat	②
BUSS	qv	0 – 10 V oder 2 – 10 V oder MP-Bus oder Modbus RTU oder BACnet MS/TP	integriert	schnelllaufend, separat	②
XD4	qv	0 – 10 V oder 2 – 10 V	integriert	Federrücklaufantrieb, separat	③
XF4	Δp	0 – 10 V oder 2 – 10 V	integriert, Regelbereich einstellbar 25 – 550 Pa	Federrücklaufantrieb, separat	③

* Regelkomponente bereits ausgelaufen
** Regelkomponente läuft in Zukunft aus - bitte nicht für neue Projekte einplanen

q_v Volumenstrom
Δ_p Druckdifferenz
① TROX, ② TROX/Belimo, ③ TROX/Gruner, ⑤ Siemens

Regelkomponenten TROX UNIVERSAL

Anbauteil	Regelgröße	Schnittstelle	Drucktransmitter	Stellantrieb	Fabrikat
Universalregler, statisch
TUN	qv, Δp	TROX Plug&Play Kommunikationssystem und 0 – 10 V oder 2 – 10 V oder mit optionalem Zubehör: Modbus, BACnet, Webserver	qv = integriert, Δp = separat	langsamlaufend, separat	①
TUNF	qv, Δp	TROX Plug&Play Kommunikationssystem und 0 – 10 V oder 2 – 10 V oder mit optionalem Zubehör: Modbus, BACnet, Webserver	qv = integriert, Δp = separat	Federrücklaufantrieb, separat	①
TUS	qv, Δp	TROX Plug&Play Kommunikationssystem und 0 – 10 V oder 2 – 10 V oder mit optionalem Zubehör: Modbus, BACnet, Webserver	qv = integriert, Δp = separat	schnelllaufend, separat	①
TUSD	qv, Δp	TROX Plug&Play Kommunikationssystem und 0 – 10 V oder 2 – 10 V oder mit optionalem Zubehör: Modbus, BACnet, Webserver	qv = integriert, Δp = separat	schnelllaufend mit digitaler Kommunikationsschnittstelle (TROX HPD), separat	①

q_v Volumenstrom
Δ_p Druckdifferenz
① TROX

Regelkomponenten LABCONTROL EASYLAB

Anbauteil	Regelgröße	Schnittstelle	Drucktransmitter	Stellantrieb	Fabrikat
EASYLAB
ELAB	qv, Δp *	TROX Plug&Play Kommunikationssystem und 0 – 10 V oder 2 – 10 V oder mit optionalem Zubehör: Modbus, BACnet, Webserver	qv = integriert, Δp = separat	schnelllaufend, separat oder schnelllaufend mit digitaler Kommunikationsschnittstelle (TROX HPD), separat	①

① TROX
* Regelgröße abhängig von der VVS-Regelgeräteserie

TVR, TVRK: Laborabzug, Raumzuluft, Raumabluft, Raumdruck, Einzelregler
TVLK: Laborabzug, Einzelregler
TVJ, TVT: Raumzuluft, Raumabluft, Raumdruck, Einzelregler
TVZ, TZ-Silenzio: Raumzuluft, Raumdruck, Einzelregler
TVA, TA-Silenzio: Raumabluft, Raumdruck, Einzelregler

Platzbedarf

Zugänglichkeit der Anbauteile

Schematische Darstellung erforderlicher Bauräume

Platzbedarf für Inbetriebnahme und Instandhaltung

Um die Arbeiten zur Inbetriebnahme und Instandhaltung zu ermöglichen, ausreichenden Bauraum im Bereich der Anbauteile freihalten. Gegebenenfalls sind Revisionsöffnungen in ausreichender Größe erforderlich, so dass die Anbauteile leicht zugänglich sind.

Platzbedarf

Anbauteil	①	②	③
VARYCONTROL
Easyregler: Easy	400	300	300
Compactregler: BC0, BL0 **, BM0, BM0-J6, LK0, LN0, XB0, XD0, XF0	400	300	300
Universalregler: B13 , B1B , BP3 , BPB , BPG , BB3 , BBB , BR3 , BRB , BRG , BS3 , BSB , BSG , BG3 , BGB , BH3 , BHB *, BUDN, BUDNF, BUPN, BUPNF, BURN, BURNF, BUSN, BUSNF, BUSS, XB4, XD4, XF4	700	300	300
TROX UNIVERSAL
TROX UNIVERSAL: TUN, TUNF, TUS, TUSD	900	350	400
LABCONTROL
EASYLAB: ELAB	900	350	400

* Regelkomponenten bereits ausgelaufen
** Regelkomponente läuft in Zukunft aus - bitte nicht für neue Projekte einplanen

Downloads

Produktinfos

Grundlagen und Definitionen VVS-Regelgeräte

Grundlagen_VVS-Regelgeraete_PD_2021_03_02_DE_de Grundlagen und Definitionen 500 KB pdf
Produktdatenblatt BUDNF

BUDNF_PD_2024_01_15_DE_de Produktdatenblatt 790 KB pdf
Produktdatenblatt Regelkomponente BM0-J6

BM0-J6_PD_2021_06_02_DE_de Produktdatenblatt 540 KB pdf
Produktdatenblatt Regelkomponente BUDN

BUDN_PD_2024_01_15_DE_de Produktdatenblatt 790 KB pdf
Produktdatenblatt Regelkomponente Easy

Easy_PD_2025_02_27_DE_de Produktdatenblatt 650 KB pdf
Produktdatenblatt Regelkomponente XB4

XB4_PD_2020_01_29_DE_de Produktdatenblatt 38 MB pdf
Produktdatenblatt Regelkomponente XD0

XD0_PD_2021_03_04_DE_de Produktdatenblatt 640 KB pdf
Produktdatenblatt Regelkomponente XD4

XD4_PD_2020_01_29_DE_de Produktdatenblatt 38 MB pdf
Produktdatenblatt Regelkomponente XF0

XF0_PD_2021_03_17_DE_de Produktdatenblatt 620 KB pdf
Produktdatenblatt Regelkomponente XF4

XF4_PD_2021_03_18_DE_de Produktdatenblatt 940 KB pdf
Produktdatenblatt Regelkomponente BC0

BC0_PD_2022_08_24_DE_de Produktdatenblatt 880 KB pdf
Produktdatenblatt Regelkomponente BM0

BM0_PD_2022_08_30_DE_de Produktdatenblatt 780 KB pdf
Produktdatenblatt Regelkomponente BUPNF

BUPNF_PD_2024_01_15_DE_de Produktdatenblatt 770 KB pdf
Produktdatenblatt Regelkomponente BUPN

BUPN_PD_2024_01_15_DE_de Produktdatenblatt 750 KB pdf
Produktdatenblatt Regelkomponente BURN

BURN_PD_2024_01_15_DE_de Produktdatenblatt 750 KB pdf
Produktdatenblatt Regelkomponente BURNF

BURNF_PD_2024_01_15_DE_de Produktdatenblatt 760 KB pdf
Produktdatenblatt Regelkomponente BUSN

BUSN_PD_2024_01_15_DE_de Produktdatenblatt 760 KB pdf
Produktdatenblatt Regelkomponente BUSNF

BUSNF_PD_2024_01_15_DE_de Produktdatenblatt 790 KB pdf
Produktdatenblatt Regelkomponente BUSS

BUSS_PD_2024_01_15_DE_de Produktdatenblatt 730 KB pdf
Produktdatenblatt Regelkomponente LK0

LK0_PD_2021_04_21_DE_de Produktdatenblatt 520 KB pdf
Produktdatenblatt Regelkomponente LN0

LN0_PD_2021_02_24_DE_de Produktdatenblatt 640 KB pdf
Produktdatenblatt SB0N

SB0N_PD_2022_09_08_DE_de Produktdatenblatt 400 KB pdf
Produktdatenblatt Serie TVA

TVA_PD_2021_07_19_DE_de Produktdatenblatt 990 KB pdf
Produktdatenblatt Regelkomponente XB0

XB0_PD_2025_02_27_DE_de Produktdatenblatt 420 KB pdf

Zertifikate

Environmental product Declaration TVA

TVA_EPD_2024_12_DE_en Environmental product Declaration 1,1 MB pdf
Hygiene-Konformitätserklärung Serie TVA

TVA_HC_2024_05_DE_de Hygienezertifikat 1,5 MB pdf
Konformitäts- oder Einbauerklärung Serie TVA

CE_VVS_DE_de Konformitäts- oder Einbauerklärung 210 KB pdf
Zertifikat über statistische Leckageprüfungen

LC_v1_2024_10_DE_de Leckageprüfungen 660 KB pdf

Betriebsanleitungen

Inbetriebnahme und Montageanleitung VVS-Regelgeräte VARYCONTROL

IM_2020_03_A00000059289_VVS_V2_DE_de Inbetriebnahme und Montageanleitung 6,6 MB pdf

Mit Klick auf den Button erlauben Sie uns, Ihnen ein optimales Webseiten-Erlebnis und einfache Einkaufsprozesse zu bieten. Dazu zählen Cookies, die für den Betrieb der Seite und für die Steuerung unserer Dienstleistungen und Anwendungen notwendig sind, sowie solche, die lediglich zu Statistikzwecken, für Komforteinstellungen oder zur Anzeige personalisierter Inhalte genutzt werden. Sie können selbst entscheiden, welche Kategorien Sie zulassen möchten und die Einstellungen zur Datennutzung individuell anpassen. Bitte beachten Sie, dass auf Basis Ihrer Einstellungen womöglich nicht alle Funktionalitäten der Seite zur Verfügung stehen. Diese Entscheidung können Sie natürlich jederzeit anpassen.

Für hohe akustische Anforderungen im Abluftbereich

Allgemeine Informationen

Technische Information

Funktion, Technische Daten, Schnellauslegung, Ausschreibungstext, Bestellschlüssel, Produktbeziehungen

Varianten, Abmessungen und Gewichte, Produktdetails, Ergänzende Produktinformationen

Platzbedarf

Downloads

Produktinfos

Grundlagen und Definitionen VVS-Regelgeräte

Produktdatenblatt BUDNF

Produktdatenblatt Regelkomponente BM0-J6

Produktdatenblatt Regelkomponente BUDN

Produktdatenblatt Regelkomponente Easy

Produktdatenblatt Regelkomponente XB4

Produktdatenblatt Regelkomponente XD0

Produktdatenblatt Regelkomponente XD4

Produktdatenblatt Regelkomponente XF0

Produktdatenblatt Regelkomponente XF4

Produktdatenblatt Regelkomponente BC0

Produktdatenblatt Regelkomponente BM0

Produktdatenblatt Regelkomponente BUPNF

Produktdatenblatt Regelkomponente BUPN

Produktdatenblatt Regelkomponente BURN

Produktdatenblatt Regelkomponente BURNF

Produktdatenblatt Regelkomponente BUSN

Produktdatenblatt Regelkomponente BUSNF

Produktdatenblatt Regelkomponente BUSS

Produktdatenblatt Regelkomponente LK0

Produktdatenblatt Regelkomponente LN0

Produktdatenblatt SB0N

Produktdatenblatt Serie TVA

Produktdatenblatt Regelkomponente XB0

Zertifikate

Environmental product Declaration TVA

Hygiene-Konformitätserklärung Serie TVA

Konformitäts- oder Einbauerklärung Serie TVA

Zertifikat über statistische Leckageprüfungen

Betriebsanleitungen

Inbetriebnahme und Montageanleitung VVS-Regelgeräte VARYCONTROL

TROX Services

TECHNISCH NOTWENDIG

STATISTIK UND WEBSEITENANALYSE

KOMFORT UND PERSONALISIERUNG

FÜR DAS BESTE TROX ERLEBNIS
